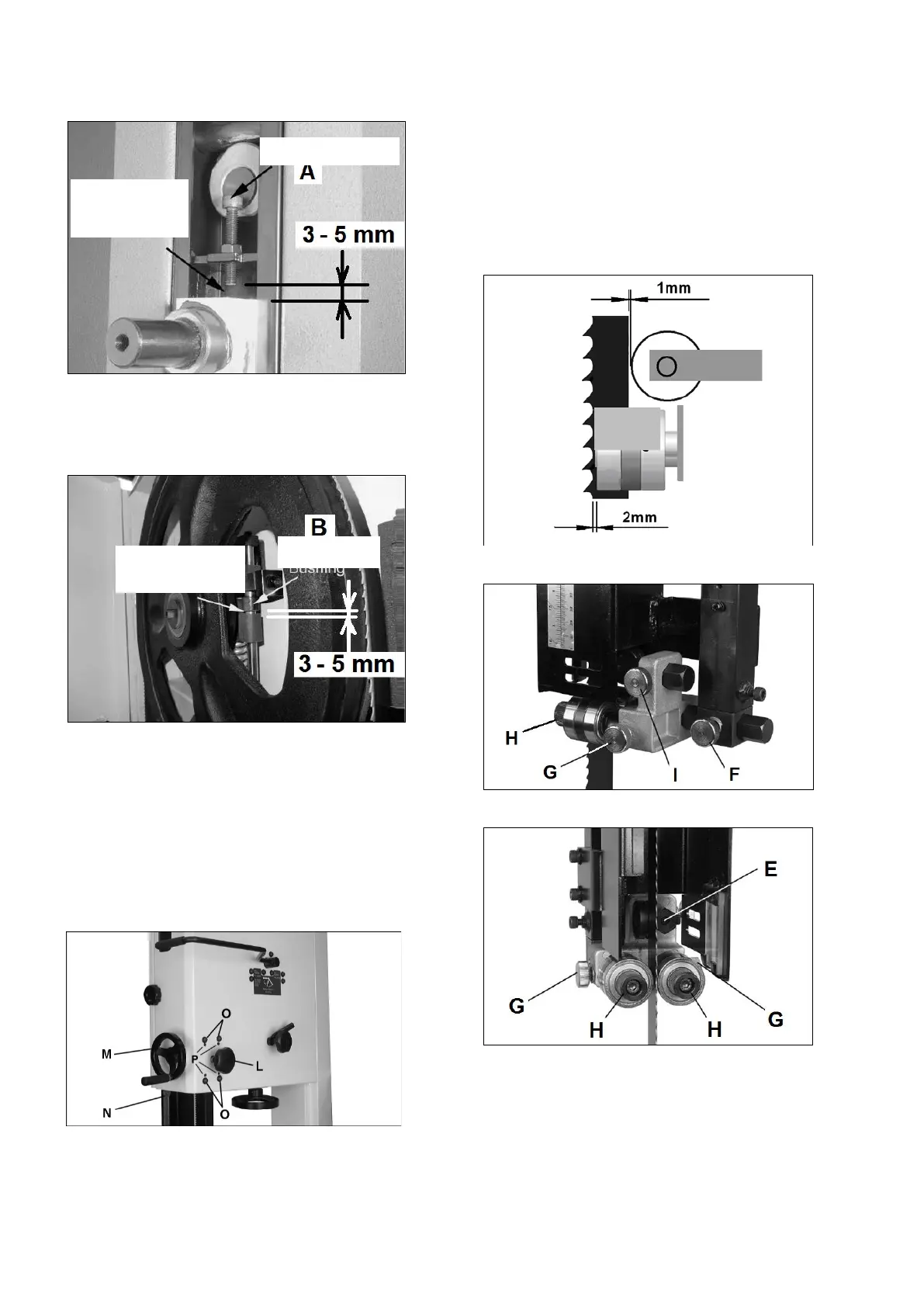

JWBS-15 und JWBS-18: Die Einstellschraube (A, Abb. 38)
drehen, bis der Spalt zwischen der Schraube und dem
Radwellenscharnier 3 bis 5 mm beträgt.
Abb. 38
JWBS-20: Die Anschlagbuchse (B, Abb. 39) drehen, bis der
Spalt zwischen Anschlagbuchse und dem Radwellenscharnier
3 bis 5 mm beträgt.
Abb. 39
Führungssäule einstellen:
Die Führungssäule wurde werkseitig voreingestellt.
Sie muss parallel zum Sägeblatt ausgerichtet sein, damit das
Verhältnis Führungslager/Sägeblatt stets gleich bleibt.
Zum Justieren die Schrauben (O, Abb. 40) etwas lösen und die
Stellschrauben (P) langsam drehen.
Abb. 40
7.5 Einstellung der Sägeblattführung
Die Sägeblattführung keinesfalls bei laufender Maschine
einstellen.
Obere Sägeblattführung:
Den Feststellknauf (F, Abb. 42) lösen.
Die Führungseinheit so weit nach vorne/hinten verschieben,
dass die Zähne in einem Abstand von ca. 2 mm zu den
Führungsrollen bleiben (Abb. 41).
Den Feststellknauf (I, Abb. 42) lösen.
Die hintere Führungsrolle so einstellen, dass der Abstand zum
Sägeblatt 1 mm beträgt (Abb. 41).
Abb. 41
Abb. 42
Abb. 43
Untere Sägeblattführung:
Den Feststellknauf (L, Abb. 44) lösen.
Die Führungseinheit so weit nach vorne/hinten verschieben,
dass die Zähne in einem Abstand von ca. 2 mm zu den
Führungsrollen bleiben (Abb. 41).
