SENS INVERSE DES AIGUILLES D’UNE MONTRE DE 4 À 5 TOURS.

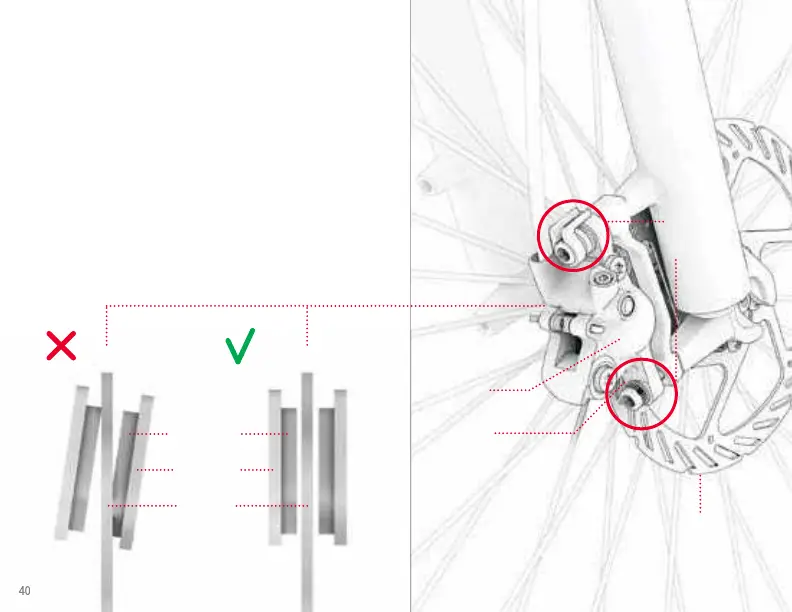

5. DÉPLACEZ L’ÉTRIER DE FREIN HORS DE L’ALIGNEMENT JUSQU’À
CE QUE LES CONDITIONS SUIVANTES SOIENT REMPLIES :
· LE HAUT DES PLAQUETTES EST ALIGNÉ AVEC LE BORD DU
DISQUE.
· AUCUNE PARTIE DES PLAQUETTES NE TOUCHE LE DISQUE.
· LES PLAQUETTES SONT PARALLÈLES AU DISQUE.
6. AVEC L’ÉTRIER DANS LA POSITION SOUHAITÉE, SERREZ
COMPLÈTEMENT UN BOULON PUIS L’AUTRE EN TOURNANT
DANS LE SENS DES AIGUILLES D’UNE MONTRE AVEC LA CLÉ
ALLEN.
7. VÉRIFIEZ QUE L’ÉTRIER DE FREIN EST BLOQUÉ ET EFFECTUEZ LE
CONTRÔLE DE SÉCURITÉ ET DE FONCTIONNALITÉ DES FREINS
UNE NOUVELLE FOIS.
40
ÉTRIER DE FREIN
RÉGLAGE
BOULONS
DISQUE
ÉTRIER DE FREIN
PLAQUETTES DE
FREIN (INTÉRIEUR
DE L’ÉTRIER)
PLAQUETTE
DE FREIN
ÉTRIER DE
FREIN
DISQUE
