Siga las instrucciones:
4
1
Tractor
3 cm
3 cm
Máquina
2
3

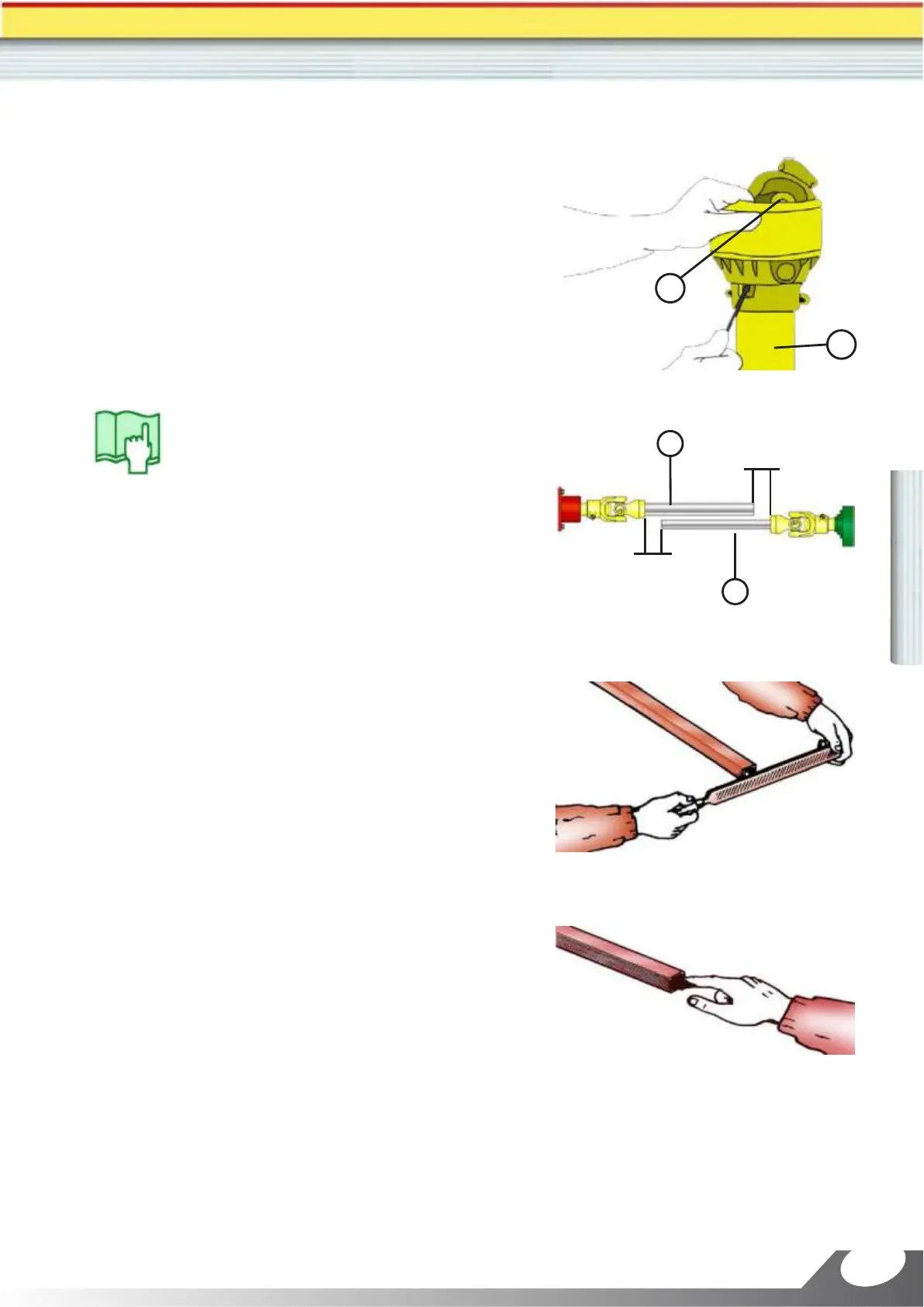

Ajuste de la longitud del eje del cardan
a) Desenganche el cardan (1);
b) Remueva el carenado protector del cardan conforme
las instrucciones de la página anterior;
c) Enganche la máquina al tractor.
Nota:
Para los procedimientos a seguir, el tractor
deberá estar apagado y con la llave fuera de
la ignición.
d) Desmonte el cardan, enganche el tubo (2) en la toma
de potencia del tractor y la traba (3) en la máquina.
e) Junte las partes del cardan lado a lado (conforme la
figura al lado) y verifique si existe una holgura mínima de
3 cm en cada extremidad.
f) Si la holgura es inferior a la citada o no existe, marque
y corte el tubo (2) y la barra (3) del cardan, así como el
tubo de protección (4), todos en la misma proporción
(medida).
g) Con una lima, remueva las rebabas resultantes de los
cortes. Use guantes y gafas para proteger las manos y
los ojos.
h) Aplique grasa en la extremidad interna del tubo y
sobre la barra del cardan.
I) Monte todos los componentes del cardan, conforme
instrucciones de la página anterior y engánchelo de
nuevo.
