Nota:

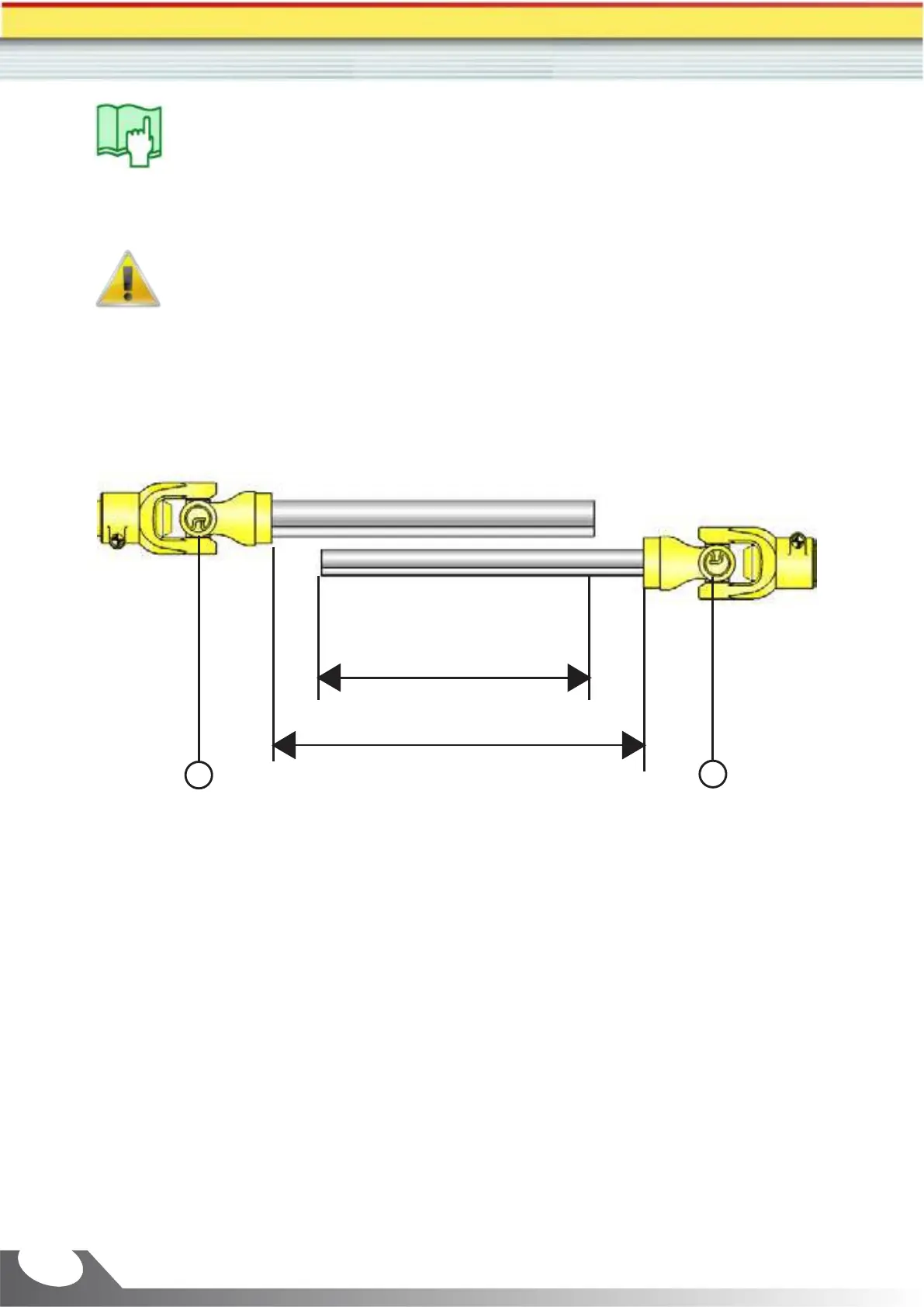

Observe la posición correcta del montaje de las partes del cardan.
Los cáncamos (5) de las crucetas del tubo y de la barra deben apuntar a la misma
dirección, conforme la figura abajo.
Atención:
1- El incumplimiento de las medidas mínimas del cardan (ver figura), podrá
causar su rotura, junto con el lanzamiento de partes en direcciones
indeterminadas.
2- El desalineado de los ojales del cardan, provocará en un alto nivel de
vibración la rotura del cardan, esto podrá provocar heridas graves a las
personas que se encuentran cerca.
5
5
Mayor que
L/3
L
28
