Commande de vitesse de ventilateur de condensateur monophasé de la série P266 13
Application
La commande de vitesse de ventilateur de
condensateur monophasé série P266 est à la fois
économique, compacte, résistante aux intempéries
et durable pour les moteurs PSC monophasés utilisés
dans une grande variété d’applications de condensateur
de réfrigération et de climatisation.
Les commandes de vitesse de ventilateur série P266 sont
conçues pour remplacer les commandes de vitesse de
ventilateur des séries P66 et P215 de Johnson Controls
®
,
et fournir des fonctions supplémentaires et une plus grande
souplesse d’application.
Montage
Recommandations pour le choix de l’emplacement
Suivez les indications ci-dessous pour le choix
de l’emplacement et le montage d’une commande
de vitesse de ventilateur série P266:
• Assurez-vous que la surface et le matériel de montage
peuvent supporter la commande et le câblage.
• Montez la commande série P266 droite sur une
surface verticale en orientant les ailettes de la
source de froid verticalement et les trous pour
les conduits/câbles électriques vers le sol.
• Assurez-vous que l’air peut passer à travers les
ailettes de la source de froid et prévoyez un
dégagement d’au moins 10 cm (4 po) autour
de la source de froid.
• Montez la commande série P266 dans un
emplacement éloigné de sources de chaleur
excessive et offrant des conditions ambiantes
de fonctionnement conformes à celles spécifiées.
Reportez-vous à la section Caractéristiques
techniques pour connaître les conditions
ambiantes de fonctionnement.
IMPORTANT: N’utilisez cette commande de vitesse
de ventilateur de condensateur monophasé série P266
qu'en tant que commande de fonctionnement. Si une
panne ou un dysfonctionnement de la commande de
vitesse de ventilateur série P266 risque d’entraîner des
blessures ou des dommages matériels à l’équipement
commandé ou à d’autres matériels, des précautions
supplémentaires doivent être prévues dans le système
de commande. Intégrez et conservez les autres
dispositifs, tels que les systèmes de supervision
ou d’alarme ou les commandes de sécurité ou de
limitation, prévus pour avertir ou protéger des pannes
ou des dysfonctionnements de la commande de
vitesse de ventilateur série P266.
!
ATTENTION: Risque de Dégâts matériels
N’utilisez que des moteurs à condensateur
permanent (PSC) monophasés approuvés
par le fabricant pour l’application de
commande de vitesse avec la commande
série P266. Dans le cas contraire, vous
pourriez endommager le moteur et d’autres
équipements.

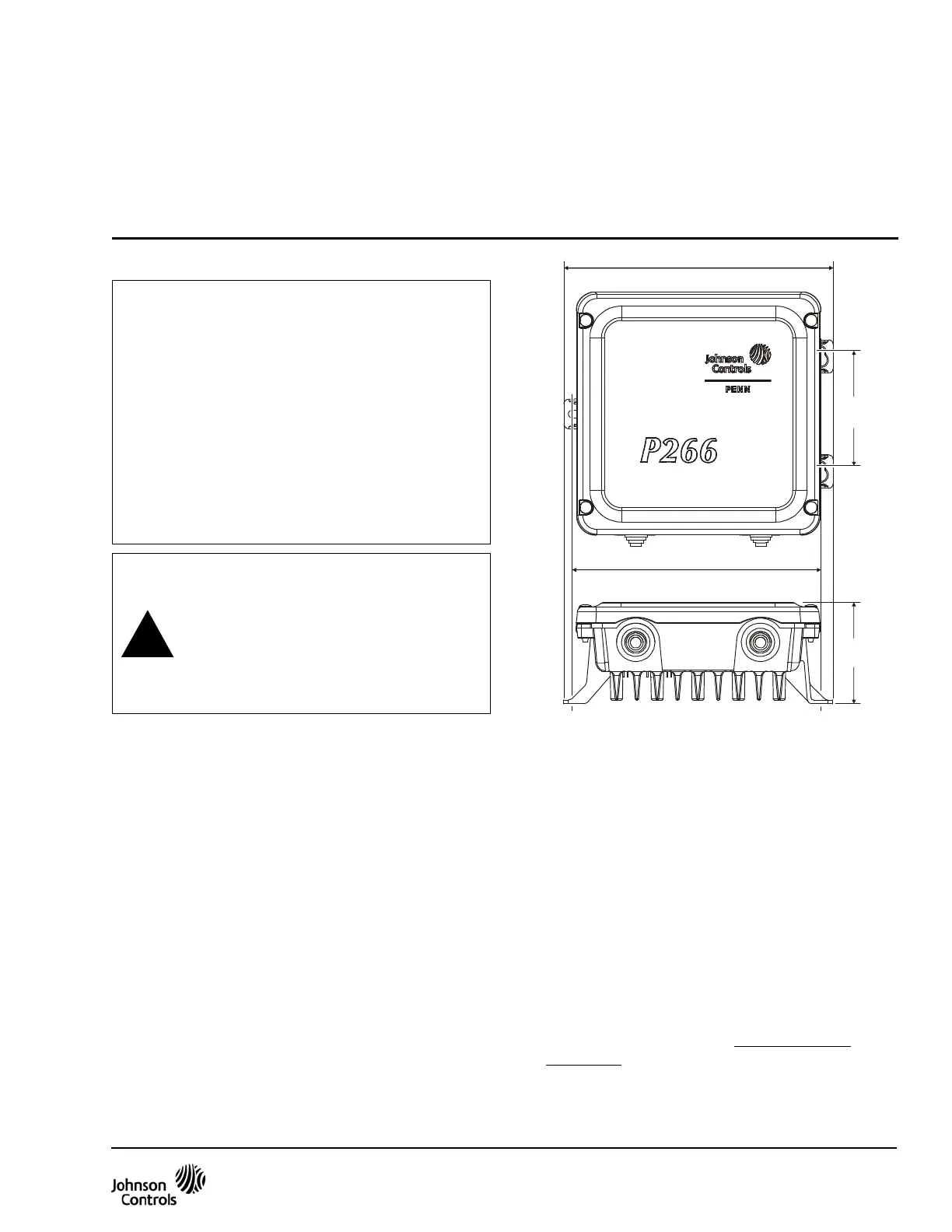

Figure 1: Condensateur monophasé P266
Dimensions de montage de la commande
de vitesse de ventilateur, mm (po)
165
(6-1/2)
178
(7)
76
(3)
66
(2-5/8)
FIG:p266_dims
Commande de vitesse de ventilateur de condensateur
monophasé de la série P266
Instructions d’installation
P266xxx-x
Réf. n° 24-7664-2705, Rév. D
Date de publication 27 août 2010
Remplace 8 avril 2010
