Instrukcja instalacji regulatora prêdkoœci jednofazowego wentylatora skraplacza z serii P266 97
Zastosowanie
Regulator prędkości jednofazowego wentylatora
skraplacza z serii P266 jest ekonomicznym,
kompaktowym, odpornym na warunki zewnętrzne
itrwałym urządzeniem do sterowania prędkością
jednofazowych silników PSC szeroko stosowanych
wchłodnictwie i klimatyzacji.
Regulatory prędkości wentylatora z serii P266 zostały
zaprojektowane jako zamienniki regulatorów z serii P66
i P215 firmy Johnson Controls
®
. Charakteryzują się one
dodatkowymi cechami i możliwościami zastosowania.
Montaż
Uwagi dotyczące lokalizacji
Umieszczając i montując regulatory prędkości
wentylatora z serii P266, należy wziąć pod uwagę
następujące wskazówki:
•Upewnić się, że powierzchnia montażu i użyte
materiały utrzymają regulator i okablowanie.
•Zamontować regulator z serii P266 prostopadle
na pionowej powierzchni w taki sposób, aby
żeberka radiatora skierowane były pionowo,
a otwory przewodów elektrycznych — w dół.
•Upewnić się, że powietrze może przepływać
pomiędzy żeberkami radiatora i zapewnić
co najmniej 10 cm luz wokół niego.
•Zamontować regulator z serii P266 z dala
od źródeł silnego promieniowania cieplnego
i w odpowiednich do pracy warunkach otoczenia.
Zob. informacje dotyczące warunków pracy
w sekcji Dane techniczne
.
WAŻNE: Regulatora prędkości jednofazowego
wentylatora skraplacza z serii P266 należy używać
tylko jako regulatora sterowania. Jeśli awaria lub
wadliwe działanie regulatora z serii P266 mogłoby
doprowadzić do obrażeń ciała lub uszkodzenia
sterowanego (względnie innego) urządzenia,
w systemie sterowania należy zastosować
dodatkowe środki ostrożności. W takim wypadku
należy zainstalować i utrzymywać inne urządzenia,
na przykład systemy nadzorcze lub alarmowe,
regulatory zabezpieczające lub ograniczające, mające
na celu ostrzeganie albo zabezpieczenie przed awarią
bądź wadliwym działaniem regulatora z serii P266.
!
PRZESTROGA: Ryzyko uszkodzenia
mienia
Do sterowania prędkością wentylatora
za pomocą regulatora z serii P266 należy
używać tylko jednofazowych silników
z kondensatorem pracy podłączonym
podczas rozruchu (silniki PSC)
zatwierdzonych przez producenta.
Zastosowanie innego silnika niż jednofazowy
silnik PSC może spowodować jego
uszkodzenie lub uszkodzenie innego mienia.

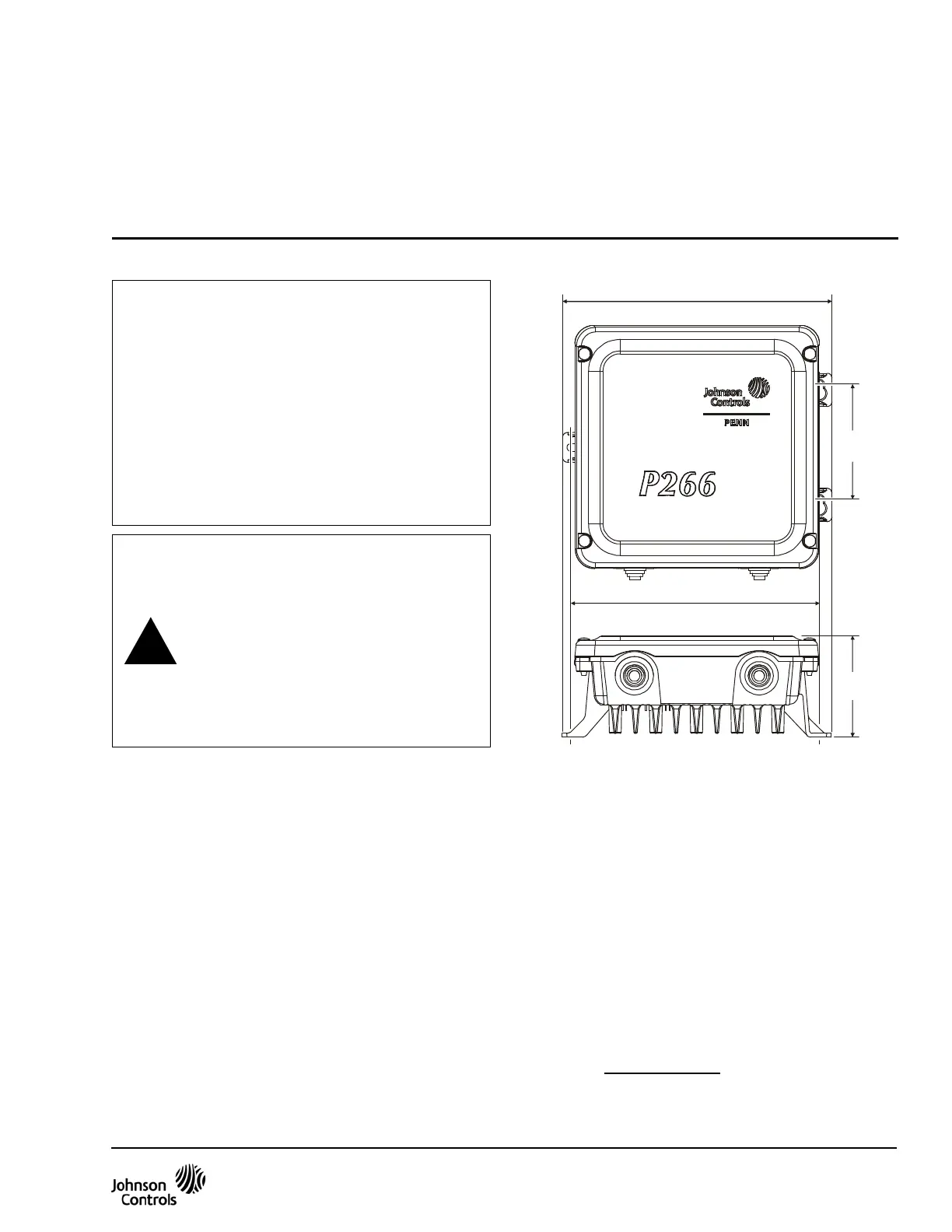

Rysunek 1: Wymiary montażowe regulatora
prędkości P266 jednofazowego wentylatora
skraplacza w mm (cale)
165
(6-1/2)
178
(7)
76
(3)
66
(2-5/8)
Rys.:p266_dims
Regulator prędkości jednofazowego wentylatora
skraplacza z serii P266
Instrukcja instalacji
P266xxx-x
Nr części 24-7664-2705, wer. D
Wydano 27 Sierpien 2010
Zastępuje 8 kwietnia 2010
