Instrukcja instalacji regulatora prêdkoœci jednofazowego wentylatora skraplacza z serii P26698
Okablowanie
Należy zobaczyć schemat okablowania danego
modelu regulatora z serii P266 znajdujący się
na wewnętrznej etykiecie i przy wykonywaniu jego
okablowania stosować się do poniższych wskazówek:
•Długość przewodów od regulatora z serii P266
do silnika wentylatora nie może przekraczać 15 m.
• Przewody podłączone do bloku zacisków linii
napięcia muszą mieć przekrój 3,31 mm
2
(12wgwskaźnika AWG) lub mniejszy.
• Przewody niskiego napięcia muszą być krótsze
niż 30 m.
!
OSTRZEŻENIE: Niebezpieczeństwo
porażenia prądem elektrycznym.
Przed wykonaniem podłączenia
elektrycznego należy odłączyć lub
odizolować wszystkie źródła zasilania. Aby
całkowicie odłączyć urządzenie od zasilania,
może być konieczne wykonanie odłączenia
lub izolacji w kilku miejscach. Dotknięcie
elementów będących pod niebezpiecznym
napięciem może spowodować porażenie
ipoważne obrażenia lub nawet śmierć.
WAŻNE: Nie podłączać do regulatora z serii P266
zasilania przed zakończeniem wykonywania
okablowania i sprawdzeniem wszystkich połączeń.
Zwarcie lub nieprawidłowo podłączone okablowanie
może uszkodzić regulator z serii P266
i spowodować unieważnienie gwarancji.
WAŻNE: Nie należy przekraczać podanych
znamionowych wartości elektrycznych regulatora
prędkości wentylatora z serii P266. Przekroczenie
znamionowych wartości elektrycznych może trwale
uszkodzić regulator z serii P266 i spowodować
unieważnienie gwarancji.
WAŻNE: Należy używać wyłącznie przewodów
miedzianych 60/75 C. Okablowanie należy podłączyć
zgodnie z normami lokalnymi, krajowymi i regionalnymi.
WAŻNE: Wyładowania elektrostatyczne mogą uszkodzić
elementy regulatora P266. Podczas instalacji i konserwacji
regulatora P266 należy zachować odpowiednie środki
ostrożności, aby zapobiec wyładowaniom
elektrostatycznym i uszkodzeniu regulatora.

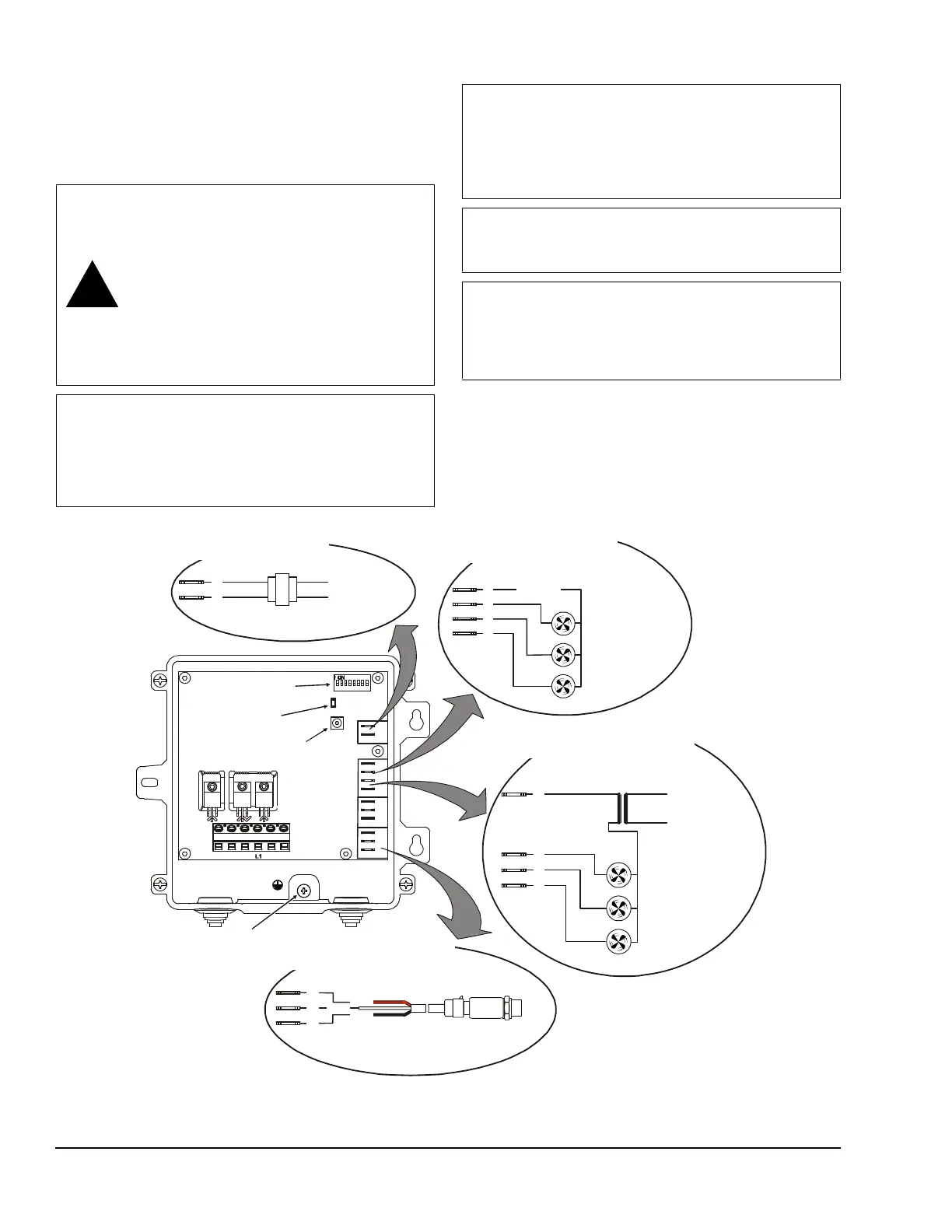

Rysunek 2: Cechy fizyczne i schemat instalacji niskiego napięcia regulatora z serii P266
Okablowanie zasilania 24 VAC klasy 2
do sterowania ,
P266A P266B i P266C
Zasilacz 24 VAC
klasy 2
Podstawowy
zasilacz
120/240 VAC
A
C
Włącznik wentylatora
(opcjonalny)2
Włącznik wentylatora
(opcjonalny)3
Włącznik wentylatora
1 (opcjonalny)
A
1
2
3
F
Obwód sterowania 24 VAC klasy 2
modeli P266A P266B P266C , i
24 VAC
V
P
C
P1
Elektroniczny przetwornik
ciśnienia P266
Jeśli jest używany drugi przetwornik
P266, zaciski P2 należy okablować
tak samo jak P1.
Obwód przetwornika
we
ci nienia klasy 2
wszystkich
ś
modelach
P266
biały
czer.
czar.
Blok przełączników
DIP
Złącze
uziemienia
Przycisk
LED
M3
M2 M1
L2/N
L2/N
A
C
A
1
2
3
F
V
P
C
V
P
C
P2
P1
Linia napięcia VAC
podstawowego zasilacza
Włącznik wentylatora
2 (opcjonalny)
Włącznik wentylatora
3 (opcjonalny)
Włącznik wentylatora
1 (opcjonalny)
Zasilacz niskiego
(< 30 V)napi cia klasy 2ę
Sterowani wentylatora klasy 2
Okablowanie
do sterowania
e pomocniczego
o niskim napięciu (< 30 V)
P266E
C
1
2
3
F
Zewnętrzny zasilacz niskiego
napięcia typu SELV
Rys.: P266_lwV_wirng
