Instrukcja instalacji regulatora prêdkoœci jednofazowego wentylatora skraplacza z serii P266 99
Schemat instalacji niskiego napięcia
Rysunek 2 przedstawia elementy znajdujące się
w obudowie regulatora z serii P266 i schemat instalacji
niskiego napięcia dla modeli P266A, P266B, P266C
i P266E.
Schemat instalacji wysokiego napięcia
Rysunek 3 przedstawia schemat instalacji wysokiego
napięcia dla regulatorów typu P266A, i P266B i P266C,
a Rysunek 4 dla typu P266E.
Skorzystaj z tabeli (Tabela 1), aby określić opcje
instalacji wysokiego napięcia dostępne dla typów
P266A, P266B, P266C i P266E regulatora.
WAŻNE: Zaciski L2/N muszą być podłączone
do linii zasilania, aby regulator z serii P266
spełniał wymagania FCC i IEC klasy B dotyczące
ograniczenia zakłóceń częstotliwości radiowych.

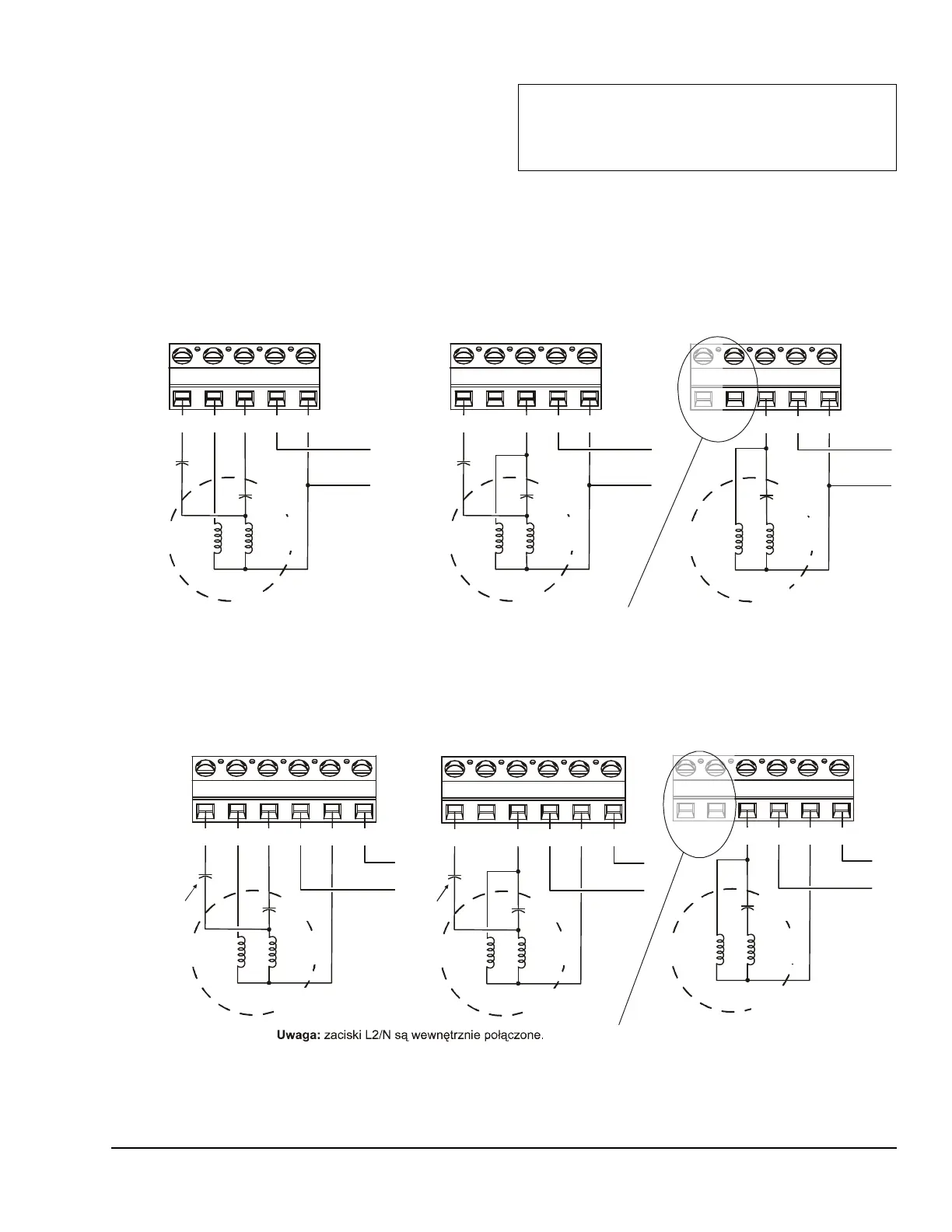

Rysunek 3: Opcje instalacji wysokiego napięcia dla typów P266A, P266B i P266C
M3
M2 M1
L1 L2/N
M3 M2 M1 L1 L2/N
Opcjonalnie
praca z
kondensatorem
małej prędkości
(LSC)
Kondensator
pomocniczy
Uzwojenia
pomocnicze
Uzwojenia
główne
Silnik
PSC
Linia VAC
M3 M2 M1 L1 L2/N
Opcjonalnie
praca z
kondensatorem
małej prędkości
(LSC)
Kondensator
pomocniczy
Uzwojenia
pomocnicze
Uzwojenia
główne
Silnik
PSC
208/240 VAC
Uzwojenia
główne
Silnik
PSC
Kondensator
pomocniczy
Uzwojenia
pomocnicze
Linia VAC
Uwaga:
niektóre modele P266A,
P266B i P266C nie mają
traków M2 lub M3.
Uzwojenie rozszczepione/trzy triaki
z okablowaniem LSC do sterowania P266A
(tylko 208/240 VAC)
Jeden triak z okablowaniem LSC
do sterowania P266A, P266B i P266C
(208/240 VAC, 380/460 VAC i 460/575 VAC)
Jeden triak z okablowaniem LSC
do sterowania P266A, P266B i P266C
(208/240 VAC, 380/460 VAC i 460/575 VAC)
A B
C
Rys.: p266_NA_HiV_wirng
Rysunek 4: Opcje instalacji wysokiego napięcia dla typu P266E
Uwaga:
triaków M2 lub M3.
niektóre modele P266E nie mają
M3 M2 M1
L1 L2/N
L2/N
208/240 VAC
Kondensator
pomocniczy
Uzwojenia
pomocnicze
Silnik
PSC
Uzwojenia
główne
Jeden triak
do sterowania P266E
(tylko 208/240 VAC)
M3
M2 M1
L1 L2/N
L2/N
Silnik
PSC
Uzwojenia
główne
Uzwojenia
pomocnicze
Kondensator
pomocniczy
208/240 VAC
Uzwojenie rozszczepione/trzy triaki
z okablowaniem LSC do sterowania
P266E (tylko 208/240 VAC)
M3 M2 M1 L1 L2/N
L2/N
Silnik
PSC
Uzwojenia
główne
Uzwojenia
pomocnicze
Kondensator
pomocniczy
208/240 VAC
Dwa triaki z okablowaniem
LSC do sterowania P266E
(tylko 208/240 VAC)
Opcjonalnie
praca z
kondensatorem
małej prędkości
(LSC)
Opcjonalnie
praca z
kondensatorem
małej prędkości
(LSC)
A
B
C
Rys.: p266_E_HiV_wirng
