Regulátor otáček ventilátoru řady P266 s jednofázovým kondenzátorem 85
Použití
Regulátor otáček ventilátoru řady P266 s jednofázovými
kondenzátory je ekonomicky efektivní, kompaktní,
odolný-vůči počasí a trvanlivý regulátor rychlosti pro
jednofázové PSC motory, používané v rozmanitých
variantách nízkorozsahového chlazení a použitích
v kondenzátorech klimatizací.
Regulátory otáček ventilátoru řady P266 jsou navrženy
tak, aby nahradily regulátory otáček ventilátoru
Johnson Controls
®
řady P66 a P215 a poskytovaly
dodatečné vlastnosti a flexibilitu použití.
Montáž
Doporučení k umístění
Při umist’ování a připevňování regulátoru otáček
ventilátoru řady P266 se řiďte těmito pokyny:
• Ujistěte se, že podklad pro připevnění a montážní
příslušenství jsou schopny nést regulátor i kabeláž.
• Regulátor řady P266 upevněte kolmo na svislý
povrch se svisle orientovanými žebry chladiče
sprůchodkami/otvory pro elektrické vodiče
směřujícími dolů.
• Ujistěte se, že skrz žebra chladiče může
proudit vzduch a zajistěte minimální prostor
10 cm okolo chladiče.
• Regulátor řady P266 upevněte v místě bez zdrojů
nadměrného tepla a s udanými provozními
podmínkami prostředí. Okolní provozní
podmínky viz Technické údaje
.
DŮLEŽITÉ: Tento regulátor otáček ventilátoru řady
P266 s jednofázovým kondenzátorem používejte
pouze jako provozní regulátor. V systémech, kde
by v důsledku selhání nebo poruchy regulátoru
otáček ventilátoru řady P266 mohlo dojít ke zranění
osob nebo k poškození ovládaných zařízení nebo
jiného majetku, musí být do řídicího systému
zařazena přídavná bezpečností zařízení.
Nainstalujte do systému další zařízení, jako jsou
například kontrolní (řídicí) či výstražné systémy
nebo bezpečností či řídicí prvky monitorující mezní
hodnoty, s cílem upozornit či zabránit selhání nebo
poruše regulátoru otáček ventilátoru řady P266.
UPOZORNĚNÍ: Nebezpečí škody
na majetku
S regulátorem řady P266 používejte pouze
jednofázové motory s trvale připojeným
kondenzátorem (PSC) schválené
výrobcem pro použití k regulaci rychlosti.
Pokud nebude použit jednofázový motor
sPSC, může dojít k poškození motoru
a dalším škodám na majetku.

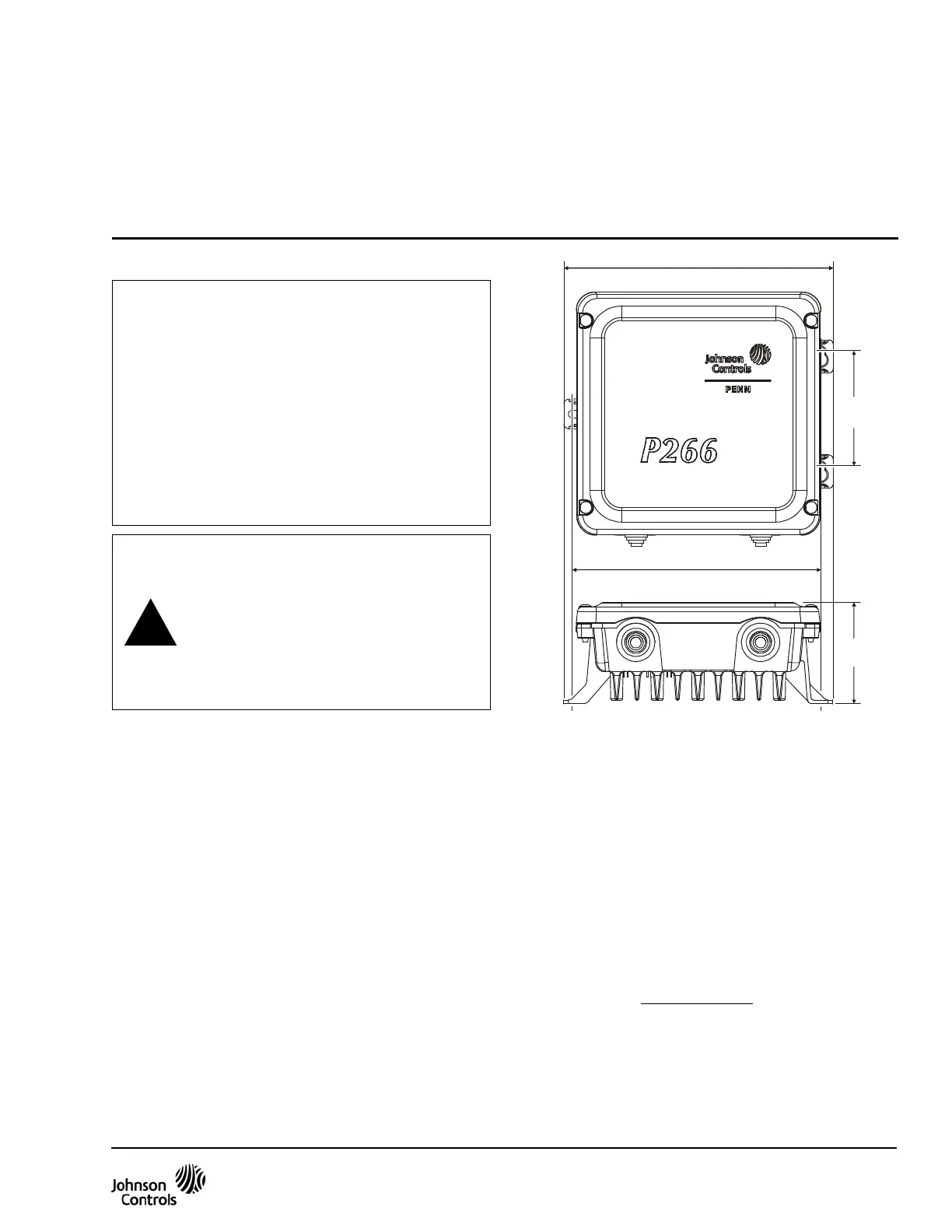

Obrázek 1: Montážní rozměry regulátoru otáček
Rozměry pro připevnění regulátoru otáček
ventilátoru, mm (palce)
178
76
(3)
66
(2-5/8)
OBR:p266_dims
Regulátor otáček ventilátoru řady P266 s jednofázovým
kondenzátorem
Pokyny k instalaci
P266xxx-x
Č. dílu 24-7664-2705, rev. D
Datum vydání: 27. srpen 2010
Nahrazuje vydání z 8. dubna 2010
