Regulátor otáček ventilátoru řady P266 s jednofázovým kondenzátorem 86
Zapojení
Viz schéma zapojení konkrétních modelů umístěné na
vnitřním štítku regulátoru řady P266. Při zapojování regulátoru
otáček ventilátoru řady P266 se navíc řiďte těm i t o p o k y n y :
• Ujistěte se, že délka kabelů mezi regulátorem řady
P266 a motorem ventilátoru nepřekračuje 15 m.
• Kabely připojené ke svorkovnici se sít’ovým napětím
musí mít průřez 3,31 mm
2
(12 AWG) nebo menší.
• Nízkonapět’ové kabely musí být kratší než 30 m.
!
VAROVÁNÍ: Nebezpečí zasažení
elektrickým proudem.
Před instalací elektrických vodičů odpojte
nebo vypněte veškeré zdroje elektrického
proudu. K úplnému odpojení zařízení
od elektrického proudu bude pravděpodobně
nutné provést více úkonů odpojení. Kontakt
se součástmi, které jsou pod napětím, může
způsobit zasažení elektrickým proudem
a vážný úraz nebo smrt.
DŮLEŽITÉ: Před dokončením zapojování a kontrolou
všech připojených konektorů nepřipojujte regulátor otáček
ventilátoru řady P266 ke zdroji napájení. Zkratované
nebo nesprávně připojené kabely mohou způsobit
poškození regulátoru P266 a ztrátu platnosti záruky.
DŮLEŽITÉ: Nepřekračujte jmenovité elektrické
hodnoty regulátoru otáček ventilátoru řady P266.
Překročení jmenovitých elektrických hodnot
regulátoru řady P266 může způsobit trvalé
poškození regulátoru a ztrátu platnosti záruky.
DŮLEŽITÉ: Používejte pouze měděné vodiče
60/75 C. Všechna zapojení proveďte v souladu
s místními, národními a regionálními předpisy.
DŮLEŽITÉ: Součásti regulátoru P266 může
poškodit elektrostatický výboj. Chcete-li předejít
poškození součástí P266, používejte během
instalačních a servisních činností vhodná opatření
proti elektrostatickým výbojům (ESD).

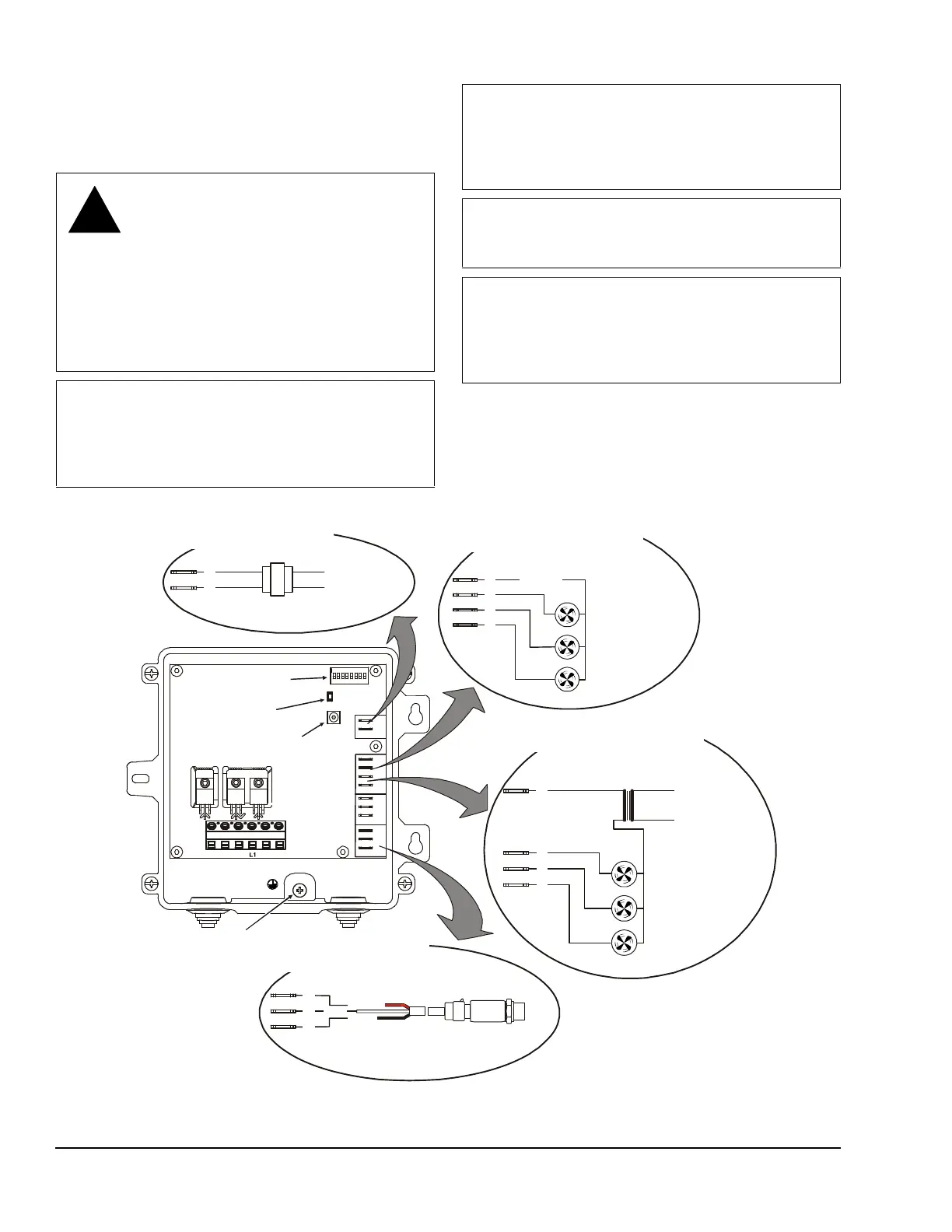

Obrázek 2: Fyzikální vlastnosti a nízkonapět’ové zapojení regulátoru řady P266
Zapojení zdroje napájení 24 V střř . t ídy 2
pro regulátory typu a
P266A , P266B P266C
24 V stř.,
zdroj třídy 2
Zapojení primárního
zdroje napájení
120/240 V stř .
A
C
A
1
2
3
F
Zapojení regulátoru 24V ventilátoru ř
pro typy ovladače
tídy 2
P266A P266B P266C , a
24 V stř
.
V
P
C
P1
Pokud použijete druhý snímač P266,
zapojte svorky P2 stejně
jako svorky P1.
Elektronický tlakový
snímač P266
zapojení tlakového snímače ř
pro všechny modely
tídy 2
P266
Bílá
Červená
Černá
Blok přepínačů DIP
Zemnicí
svorka
Tlačítko
LED
M3
M2 M1
L2/N
L2/N
A
C
A
1
2
3
F
V
P
C
V
P
C
P2
P1
Primární střídavý
síťový zdroj
Spouštěč
ventilátoru 2
(volitelný)
Spouštěč
ventilátoru 3
(volitelný)
Spouštěč
ventilátoru 1
(volitelný)
Nízkonapěťové
napájení ř (<30V)
tídy 2
Nízkonapěťový (<30 V) regulátor pomocného ventilátoru ř
tídy 2
Zapojení pro regulátory typu
P266E
C
1
2
3
F
Externí nízkonapěťový zdroj
napájení SELV
OBR:P266_lwV_wirng
Zapnuto
Spouštěč
ventilátoru 2
(volitelný)
Spouštěč
ventilátoru 3
(volitelný)
Spouštěč
ventilátoru 1
(volitelný)
