Drehzahlregler der Serie P266 für einphasige Verflüssigerlüfter 34

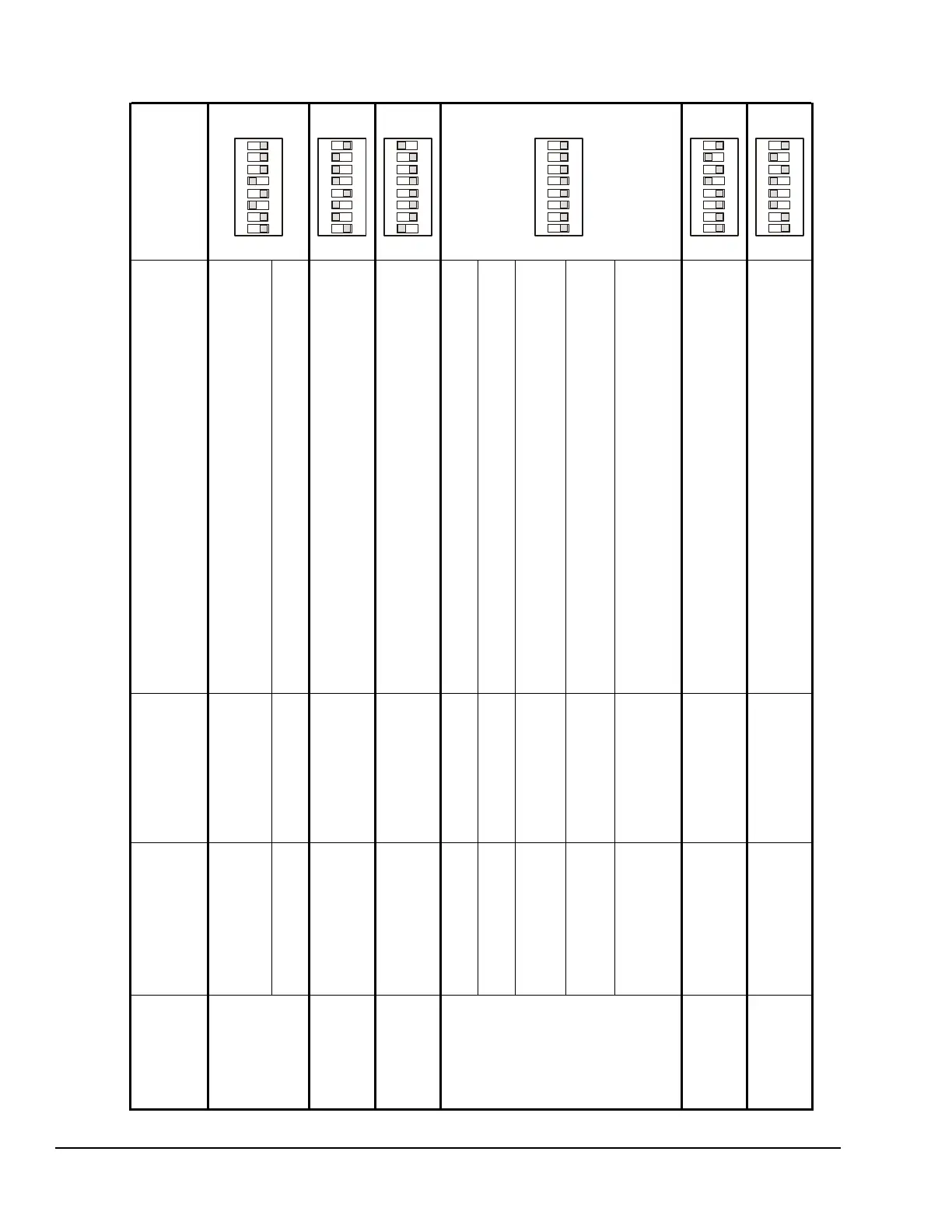

Tabelle 2: Beispiel für LED-Blinkfolgen, Setupwerte, Moduseinstellungen am DIP-Schalterblock sowie Standardwerte
und -moduseinstellungen
Drucktaste loslassen nach...
Wert/Modusname (Nummer des binären Schalters)
Wertebereich/ Moduseinstellungen (Beispiel- Standardeinstellungen)
Schalternummer und Position Beschreibung des Werts/der Einstellung
DIP-Schalterblock Beispiel- Standardeinstellungen
2 x Blinken Niederdrehzahl-Modus
(Schalter 128)
Einstellungen: EIN oder AUS (Standardeinstellung:
AUS
)
Schalter 128 AUS = Keine Spannung am Motor, wenn der gemessene Druck kleiner als der Startdruck ist. Schalter 128 EIN = Startspannung am Motor, wenn der gemessene Druck gleich oder kleiner als der Startdruck ist.
Startspannungswert (Schalter 1 bis 64)
Wertebereich: 10 bis 90 (Standardwert:
40
)
Stellen Sie die Schalter 1 bis 64 so auf EIN oder AUS, dass die Summe der auf EIN gestellten Schalter dem Startspannungswert entspricht.
3 x Blinken Startdruckwert
(Schalter 1 bis 128)
Wertebereich: 10 bis 230 (Standardwert:
110
)
Stellen Sie die Schalter 1 bis 128 so auf EIN oder AUS, dass die Summe der auf EIN gestellten Schalter dem Startdruckwert entspricht.
4 x Blinken Enddruckwert
(Schalter 1 bis 128)
Wertebereich: [Startdruck + 8] bis 240 (Standardwert:
129
)
Stellen Sie die Schalter 1 bis 128 so auf EIN oder AUS, dass die Summe der auf EIN gestellten Schalter dem Enddruckwert entspricht.
5 x Blinken (Schalter 64 und 128 AUS)
Geteilte-Wicklung-Modus (Schalter 32)
Einstellungen: EIN oder AUS (Standardeinstellung:
AUS
)
Schalter 32 EIN = M2-Triac für Spannungsversorgung von geteilten Wicklungen aktiviert. Schalter 32 AUS = M2-Triac ist deaktiviert.
Endspannungsmodus (Schalter 16)
Einstellungen: EIN oder AUS (Standardeinstellung:
AUS
)
Schalter 16 EIN = Versorgt den Motor mit 95 % der P266-Eingangsspannung. Schalter 16 AUS = Versorgt den Motor mit 97 % der P266-Eingangsspannung.
Digital Scroll- Kompressoralgorithmus (Schalter 8)
Einstellungen: EIN oder AUS (Standardeinstellung:
AUS
)
Schalter 8 EIN = Digital Scroll-Algorithmus aktiviert. Schalter 8 AUS = Digital Scroll-Algorithmus deaktiviert.
Modus für Niederdrehzahl- Kondensatoren (Schalter 4)
Einstellungen: EIN oder AUS (Standardeinstellung:
AUS
)
Schalter 4 EIN = Niederdrehzahl-Kondensator ist verfügbar. Schalter 4 AUS = Niederdrehzahl-Kondensator ist nicht verfügbar.
Anzahl der Zusatzlüfterstufen (Schalter 1 und 2)
Einstellungen: EIN oder AUS (Standardeinstellung:
AUS -
AUS
)
Stellen Sie die Schalter 1 und 2 auf AUS, wenn keine Zusatzlüfter vorhanden sind. Stellen Sie für den Zusatzlüfter 1 den Schalter 1 auf EIN und Schalter 2 auf AUS. Stellen Sie für die Zusatzlüfter 1 und 2 den Schalter 1 auf AUS und Schalter 2 auf EIN. Stellen Sie für die Zusatzlüfter 1, 2 und 3 die Schalter 1 und 2 auf EIN.
6 x Blinken (Schalter 128 AUS)
Überschneidung des Zusatzlüfters (Schalter 1 bis 64)
Wertebereich: 1 bis 90 (Standardwert:
10
)
Stellen Sie die Schalter 1 bis 64 so auf EIN oder AUS, dass die Summe der auf EIN gestellten Schalter dem Überschneidungswert des Zusatzlüfters entspricht.
7 x Blinken (Schalter 128 AUS)
Umschaltspannungswert (Schalter 1 bis 64)
Wertebereich: 10 bis 80 (Standardwert: 60)
Stellen Sie die Schalter 1 bis 64 so auf EIN oder AUS, dass die Summe der auf EIN gestellten Schalter dem Umschaltspannungswert entspricht.
128
64
32
16
8
4
2
1
EIN
128
64
32
16
8
4
2
1
EIN
128
64
32
16
8
4
2
1
EIN
128
64
32
16
8
4
2
1
EIN
128
64
32
16
8
4
2
1
EIN
128
64
32
16
8
4
2
1
EIN
