Controllo di velocità per ventilatori di condensazione monofase serie P26638
Cablaggio
Consultare lo schema di cablaggio specifico per il modello
posto sull'etichetta interna del controllo serie P266
e osservare tali linee guida per il cablaggio del controllo
di velocità per ventilatori serie P266:
• Assicurarsi che i cavi tra il controllo serie P266
e il motore dei ventilatori non superino 15 m.
• I cavi collegati alla morsettiera della tensione di linea
devono avere una sezione massima di 3,31 mm
2
(12 AWG).
• I cavi di bassa tensione devono avere una
lunghezza massima di 30 m.
!
AVVERTENZA: pericolo di Scosse
elettriche.
Scollegare o isolare tutti gli alimentatori
prima di eseguire i collegamenti elettrici.
Per privare completamente di energia
l'apparecchiatura potrebbe essere
necessario scollegare o isolare più volte
gli alimentatori. Il contatto con componenti
sottoposti a tensioni pericolose può
causare scosse elettriche con conseguenti
lesioni personali gravi o morte.
IMPORTANTE: Non collegare l'alimentazione
elettrica al controllo serie P266 prima di aver terminato
e controllato tutti i collegamenti elettrici. Eventuali corto
circuiti o cavi collegati in modo errato possono causare
danni al controllo serie P266 e rendere nulla la garanzia.
IMPORTANTE: Non superare le caratteristiche
nominali elettriche del controllo di velocità per
ventilatori serie P266. Il superamento di tali
caratteristiche può causare danni permanenti
al controllo serie P266 e rendere nulla la garanzia.
IMPORTANTE: Utilizzare esclusivamente conduttori
in rame 60/75 C. Eseguire tutti i cablaggi in
ottemperanza alle norme locali, nazionali e regionali.
IMPORTANTE: Le scariche elettrostatiche possono
danneggiare i componenti del controllo P266. Utilizzare le
opportune precauzioni contro le scariche elettrostatiche
(ESD) durante l'installazione e la manutenzione, onde
evitare di danneggiare i componenti del P266.

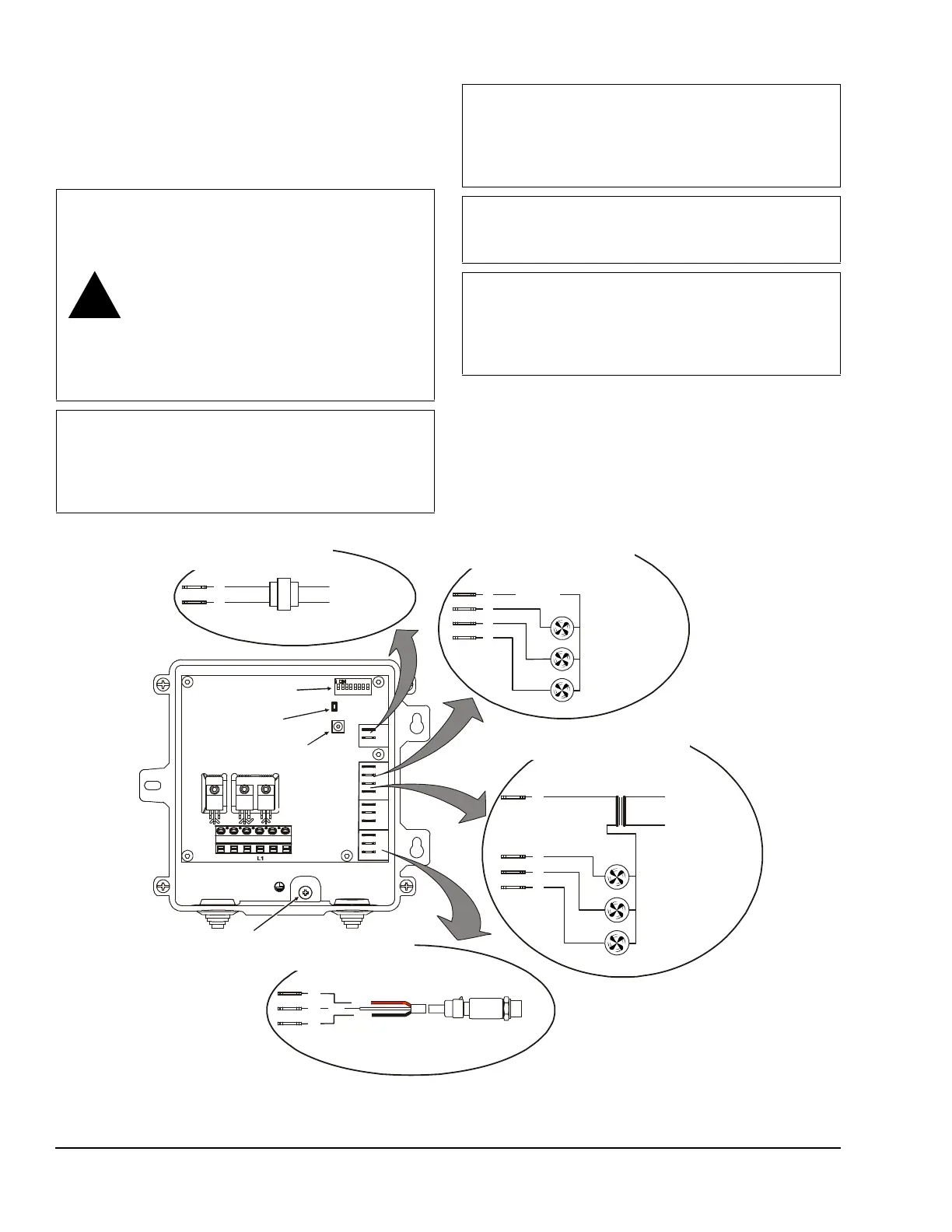

Figura 2: Caratteristiche fisiche e cablaggio di bassa tensione del controllo serie P266
Cablaggio alimentaz. 24 VAC Class 2
per controlli di tipo e ,
P266A P266B P266C
24/VAC Hz, alimentazione
classe 2
Alimentazione
primaria 120/240 VAC
A
C
Avviatore vent. 2
(Opzionale)
Avviatore vent. 3
(Opzionale)
Avviatore vent. 1
(Opzionale)
A
1
2
3
F
Cablaggio di controllo vent. 24 VAC Class 2 per
i controlli di tipo P266A P266B P266C , e
24 VAC
V
P
C
P1
Trasduttore elettronico di
pressione P266
Se si utilizza un secondo trasduttore P266,
collegare i terminali P2 come i terminali P1.
Cablaggio trasduttore di
pressione Class 2 per tutti i modelli
P266.
Bia
Ros
Ner
Blocco DIP switch
Collegamento
a terra
Pulsante
LED
M3
M2 M1
L2/N
L2/N
A
C
A
1
2
3
F
V
P
C
V
P
C
P2
P1
Alimentazione primaria
tensione di linea VAC
Avviatore vent. 2
(Opzionale)
Avviatore vent. 3
(Opzionale)
Avviatore vent. 1
(Opzionale)
Alimentazione di bassa
tensione (<30 V) Class 2
Cablaggio di BT (<30 V) Class 2 del controllo vent. aus.
Cablaggio per controlli di tipo P266E
C
1
2
3
F
Alimentazione esterna di bassa tensione
SELV (a tensione extra bassa di sicurezza)
FIG: P266_lwV_wirng
