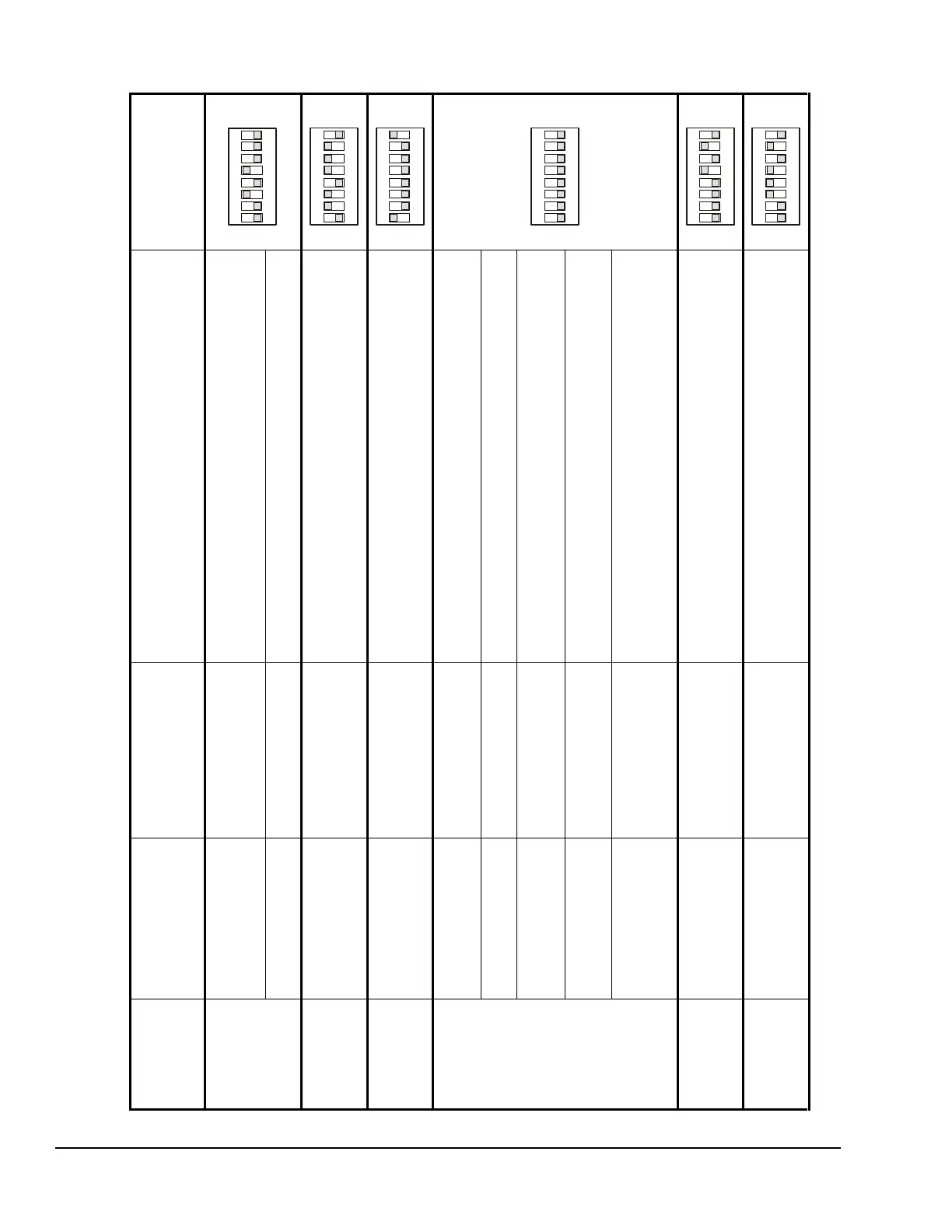

Controllo di velocità per ventilatori di condensazione monofase serie P26646
Tabella 2: Sequenze di lampeggiamento del LED, valori di impostazione, impostazioni di modalità sul blocco di DIP switch ed esempio
di valori e impostazioni di modalità di default
Rilasciare
il pulsante dopo
Valore/Nome modali
(numero switch binario)
Intervallo di valori/
Impostazioni modalità
(esempio di impostazioni
di default)
Numero switch e posizione
Descrizione valore/impostazione
Blocco DIP switch
Esempio impostazioni
di default
Due
lampeggiamenti
Modalità Bassa velocità
(Switch 128)
Impostazioni: ON o OFF
(Impostazione di default:
OFF
)
Switch 128 OFF = Nessuna tensione al motore quando la pressione rilevata è
inferiore alla pressione iniziale.
Switch 128 ON = Tensione iniziale erogata al motore quando la pressione
rilevata è uguale o inferiore alla pressione iniziale.
Valore di tensione iniziale
(Switch da 1 a 64)
Intervallo di valori: da 10 a 90
(Valore di default:
40
)
Posizionare gli switch da 1 a 64 su ON o OFF in modo che la somma degli
switch impostati su ON sia pari al valore di tensione iniziale.
Tre
lampeggiamenti
Valore di pressione iniziale
(Switch da 1 a 128)
Intervallo di valori: da 10 a 230
(Valore di default:
110
)
Posizionare gli switch da 1 a 128 su ON o OFF in modo che la somma degli
switch impostati su ON sia pari al valore di pressione iniziale.
Quattro
lampeggiamenti
Valore di pressione finale
(Switch da 1 a 128)
Intervallo di valori: da
[Pressione iniziale + 8] a 240
(Valore di default:
129
)
Posizionare gli switch da 1 a 128 su ON o OFF in modo che la somma degli
switch impostati su ON sia pari al valore di pressione finale.
Cinque
lampeggiamenti
(Switch 64 e 128
OFF)
Modalità Avvolgimenti
separati
(Switch 32)
Impostazioni: ON o OFF
(Impostazione di default:
OFF
)
Switch 32 su ON = Triac M2 attivato per alimentare gli avvolgimenti separati.
Switch 32 su OFF = Triac M2 disattivato.
Modalità Tensione finale
(Switch 16)
Impostazioni: ON o OFF
(Impostazione di default:
OFF
)
Switch 16 su ON = Eroga al motore il 95% della tensione in ingresso di P266.
Switch 16 su OFF = Eroga al motore il 97% della tensione in ingresso di P266.
Algoritmo compressore a
scorrimento digitale
(Switch 8)
Impostazioni: ON o OFF
(Impostazione di default:
OFF
)
Switch 8 ON = Algoritmo compressore a scorrimento digitale abilitato.
Switch 8 OFF = Algoritmo compressore a scorrimento digitale disabilitato.
Modalità Condensatore di
bassa velocità
(Switch 4)
Impostazioni: ON o OFF
(Impostazione di default:
OFF
)
Switch 4 su ON = Condensatore di bassa velocità disponibile.
Switch 4 su OFF = Condensatore di bassa velocità non disponibile.
Numero di fasi di
ventilazione ausiliaria
(Switch 1 e 2)
Impostazioni: ON o OFF
(Impostazione di default:
OFF -
OFF
)
Posizionare gli switch 1 su OFF e 2 su OFF in assenza di ventilatori ausiliari.
Posizionare gli switch 1 su ON e 2 su OFF per il ventilatore ausiliario 1.
Posizionare gli switch 1 su OFF e 2 su ON per i ventilatori ausiliari 1 e 2.
Posizionare gli switch 1 su ON e 2 su ON per i ventilatori ausiliari 1, 2 e 3.
Sei
lampeggiamenti
(Switch 128 OFF)
Sovrapposizione dei
ventilatori ausiliari
(Switch da 1 a 64)
Intervallo di valori: da 1 a 90
(Valore di default:
10
)
Posizionare gli switch da 1 a 64 su ON o OFF in modo che la somma degli switch
impostati su ON sia pari al valore di sovrapposizione dei ventilatori ausiliari.
Sette
lampeggiamenti
(Switch 128 OFF)
Valore di tensione di
commutazione
(Switch da 1 a 64)
Intervallo di valori: da 10 a 80
(Valore di default: 60)
Posizionare gli switch da 1 a 64 su ON o OFF in modo che la somma
degli switch impostati su ON sia pari al valore di tensione di
commutazione.
128
64
32
16
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
128
64
32
16
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
