Control de velocidad del ventilador del condensador monofásico de la serie P26658

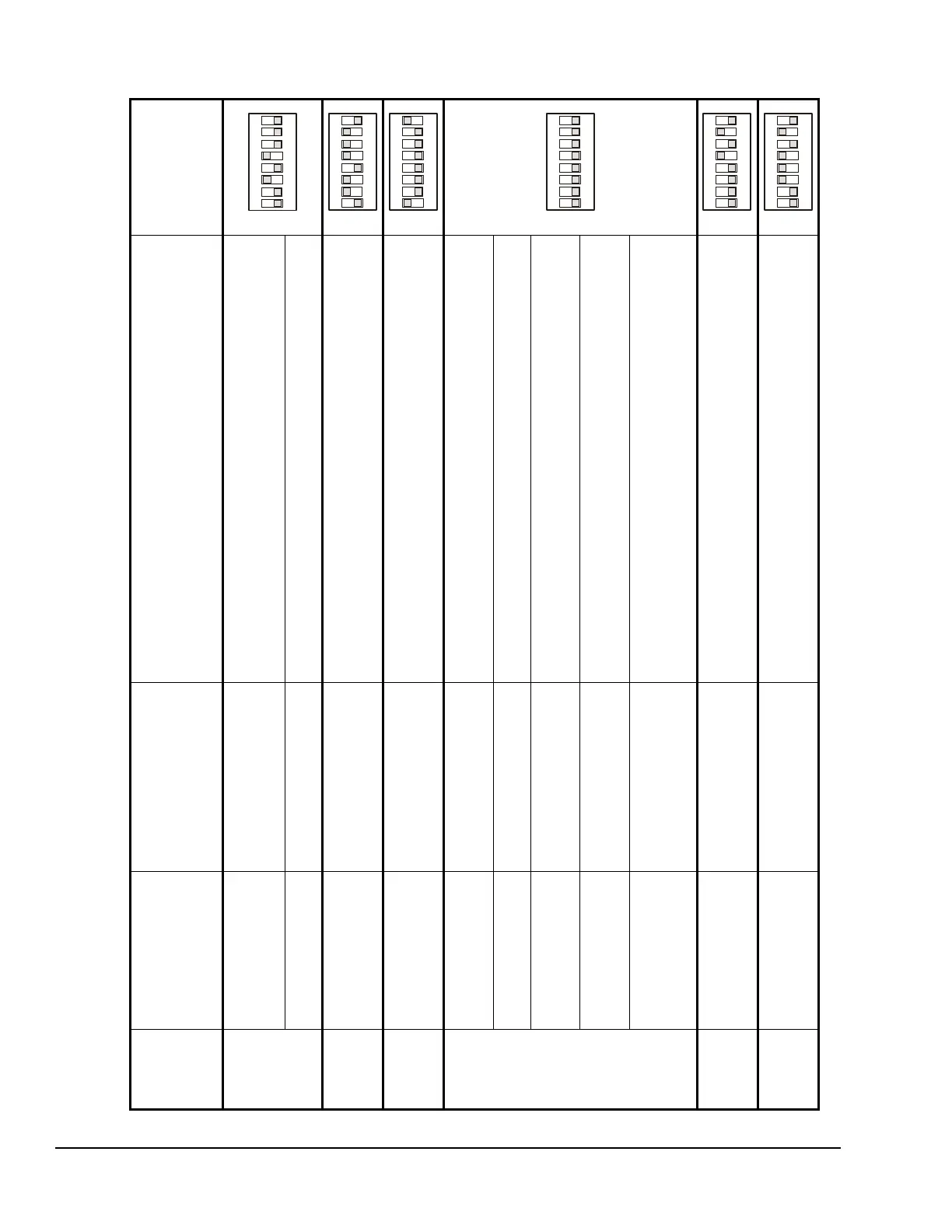

Tabla 2: Secuencias de destellos de LED, valores de configuración, configuración de modos en el bloque de interruptores DIP
y ejemplo de valores predeterminados y de configuración de modos
Suelte el
botón de
contacto
después
de...
Nombre de valor/
modo (número de
interruptor binario)
Configuración de intervalo
de valor/modo (Ejemplo de
configuración
predeterminada)
Número y posición de interruptor
Descripción del valor/configuración
Bloque de
interruptores DIP
Ejemplo de
configuración
predeterminada
Dos
destellos
Modo de baja velocidad
(Interruptor 128)
Configuración: ON u Off
(Configuración predeterminada:
Off
)
Interruptor 128 Off = no hay voltaje en el motor cuando la presión que detecta
el sensor está por debajo de la presión de comienzo.
Interruptor 128 ON = voltaje de comienzo al motor cuando la presión que
detecta el sensor es igual o menor que la presión de comienzo.
Valor del voltaje de comienzo
(Interruptores del 1 al 64)
Intervalo de valor: de 10 a 90
(Valor predeterminado:
40
)
Coloque los interruptores del 1 al 64 en ON u Off de manera que la suma de
los interruptores establecidos en ON sea igual al valor del voltaje de comienzo.
Tres
destellos
Valor de la presión de
comienzo
(Interruptores del 1 al 128)
Intervalo de valor:
de 10 a 230
(Valor predeterminado:
110
)
Coloque los interruptores del 1 al 128 en ON u Off de manera que la suma de
los interruptores establecidos en ON sea igual al valor de la presión de
comienzo.
Cuatro
destellos
Valor de la presión de fin
(Interruptores del 1 al 128)
Intervalo de valor: [Presión de
comienzo + 8] hasta 240
(Valor predeterminado:
129
)
Coloque los interruptores del 1 al 128 en ON u Off de manera que la suma de
los interruptores establecidos en ON sea igual al valor de la presión de fin.
Cinco
destellos
(Interruptore
s 64 y 128
establecidos
en Off)
Modo de bobinado
dividido
(Interruptor 32)
Configuración: ON u Off
(Configuración predeterminada:
Off
)
Interruptor 32 en ON = Tiristor M2 habilitado para suministrar alimentación al
bobinado dividido.
Interruptor 32 en Off = Tiristor M2 deshabilitado.
Modo de voltaje de fin
(Interruptor 16)
Configuración: ON u Off
(Configuración predeterminada:
Off
)
Interruptor 16 en ON = proporciona el 95 % del voltaje de entrada del P266 al motor.
Interruptor 16 en Off = proporciona el 97 % del voltaje de entrada del P266 al motor.
Algoritmo de compresor
espiral digital
(Interruptor 8)
Configuración: ON u Off
(Configuración predeterminada:
Off
)
Interruptor 8 en ON = algoritmo de compresor espiral digital habilitado.
Interruptor 8 en Off = algoritmo de compresor espiral digital deshabilitado.
Modo de condensador
de baja velocidad
(Interruptor 4)
Configuración: ON u Off
(Configuración predeterminada:
Off
)
Interruptor 4 en ON = el condensador de baja velocidad está disponible.
Interruptor 4 en Off = el condensador de baja velocidad no está disponible.
Número de fases de
ventilador auxiliar
(Interruptores 1 y 2)
Configuración: ON u Off
(Configuración predeterminada:
Off - Off
)
Coloque los interruptores 1 y 2 en Off si no hay ventiladores auxiliares.
Coloque los interruptores 1 en On y 2 en Off para el ventilador auxiliar 1.
Coloque los interruptores 1 en Off y 2 en On para los ventiladores auxiliares 1 y 2.
Coloque los interruptores 1 y 2 en On para los ventiladores auxiliares 1, 2 y 3.
Seis
destellos
(Interruptor
128 en Off)
Superposición de
ventilador auxiliar
(Interruptores del 1 al 64)
Intervalo de valor: de 1 a 90
(Valor predeterminado:
10
)
Coloque los interruptores del 1 al 64 en ON u Off de manera que la suma de
los interruptores establecidos en ON sea igual al valor de superposición de
ventilador auxiliar.
Siete
destellos
(Interruptor
128 en Off)
Valor del voltaje de
conversión
(Interruptores del 1 al 64)
Intervalo de valor:
de 10 a 80
(Valor predeterminado: 60)
Coloque los interruptores del 1 al 64 en ON u Off de manera que la suma
de los interruptores establecidos en ON sea igual al valor del voltaje de
conversión.
128
64
32
16
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
1
2
8
6
4
3
2
1
6
8
4
2
1
ON
