Fläkthastighetskontroll P266 med enfaskondensator Installationsanvisning82

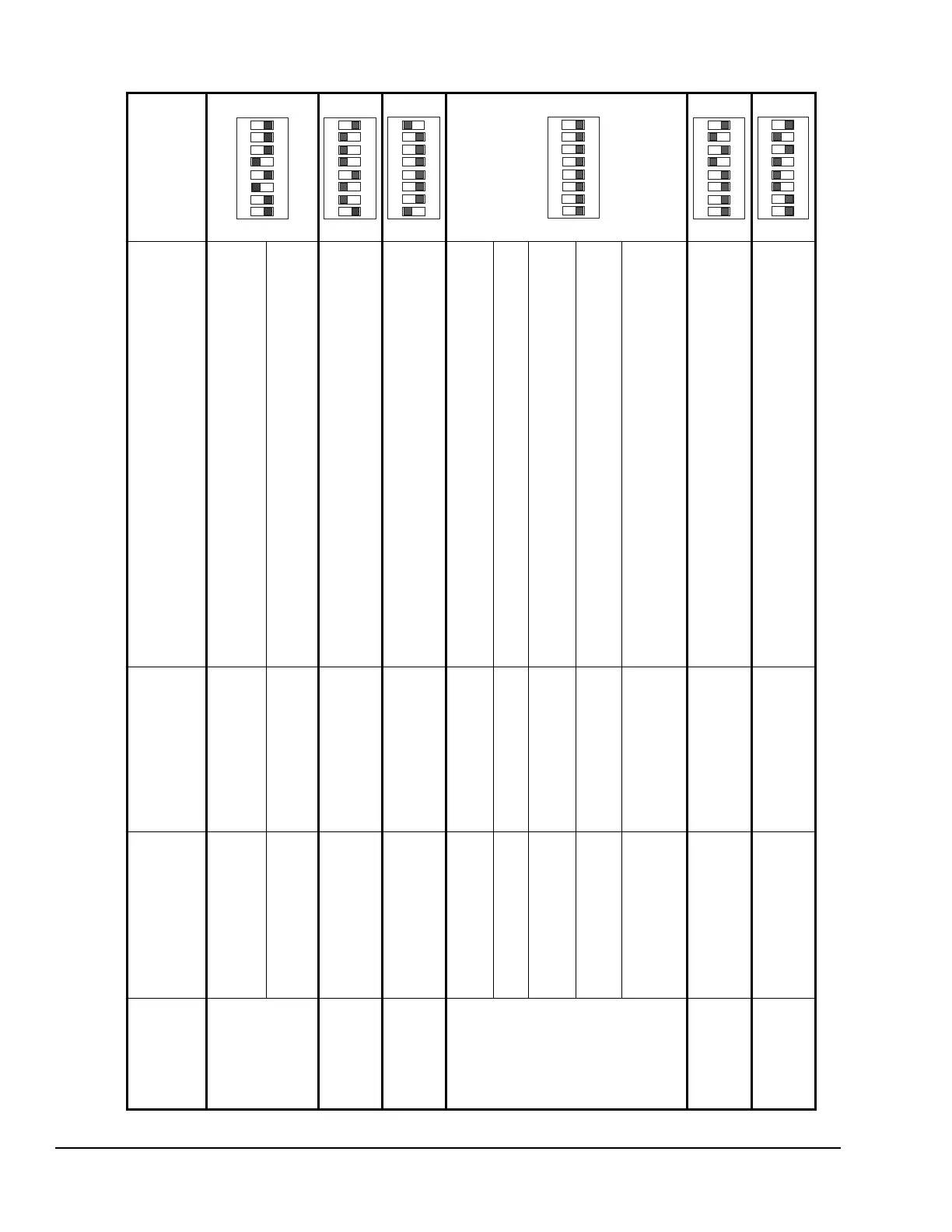

Tabell 2: Exempel på sekvenser med LED-blinkningar, inställningsvärden, lägesinställningar på blocket med DIP-brytare samt
standardvärden och lägesinställningar
Släpp upp tryckknappen efter...
Värde/läge (binärt brytarnummer)
Värdeintervall/ lägesinställningar (exempel på standardinställningar)
Brytarnummer och läge Beskrivning av värdet/inställningen
Exempel på stan- dardinställningar för blocket med DIP-brytare
Två blinkningar Låghastighetsläge
(Brytare 128)
Inställningar: ON eller OFF (standardinställning:
OFF
)
Brytare 128 på OFF = Ingen spänning till motorn när det avlästa trycket ligger under starttrycket. Brytare 128 på ON = Startspänning till motorn när det avlästa trycket ligger på eller under starttrycket.
Värde för startspänning (Brytarna 1 till 64)
Värdeintervall: 10 till 90 (standardvärde:
40
)
Placera brytarna 1 till 64 i läge ON eller OFF så att summan av brytarna som ställs in på ON är lika med värdet för startspänning.
Tre blinkningar Värde för starttryck
(Brytarna 1 till 128)
Värdeintervall: 10 till 230 (standardvärde:
110
)
Placera brytarna 1 till 128 i läge ON eller OFF så att summan av brytarna som ställs in på ON är lika med värdet för starttryck.
Fyra blinkningar Värde för sluttryck
(Brytarna 1 till 128)
Värdeintervall: [Starttryck + 8] till 240 (standardvärde:
129
)
Placera brytarna 1 till 128 i läge ON eller OFF så att summan av brytarna som ställs in på ON är lika med värdet för sluttryck.
Fem blinkningar (brytarna 64 och 128 i läge OFF)
Läge för delad dragning (Brytare 32)
Inställningar: ON eller OFF (standardinställning:
OFF
)
Brytare 32 på ON = M2 Triac aktiverad till att ge ström till delade dragningar. Brytare 32 på OFF = M2 Triac är inaktiverad.
Läge för slutspänning (Brytare 16)
Inställningar: ON eller OFF (standardinställning:
OFF
)
Brytare 16 på ON = Skickar 95 % av P266-inspänningen till motorn. Brytare 16 på OFF = Skickar 97 % av P266-inspänningen till motorn.
Algoritm för digital scrollkompressor (Brytare 8)
Inställningar: ON eller OFF (standardinställning:
OFF
)
Brytare 8 på ON = digital scrollalgoritm är aktiverad. Brytare 8 på OFF = digital scrollalgoritm är inaktiverad.
Läge för låghastighetskondensator (Brytare 4)
Inställningar: ON eller OFF (standardinställning:
OFF
)
Brytare 4 på ON = Låghastighetskondensator finns. Brytare 4 på OFF = Låghastighetskondensator finns inte.
Antal extra fläktsteg (Brytarna 1 och 2)
Inställningar: ON eller OFF (standardinställning:
OFF - OFF
)
Placera brytarna 1-OFF och 2-OFF om inga extra fläktar finns. Placera brytarna 1-ON och 2-OFF för extra fläkt 1. Placera brytarna 1-OFF och 2-ON för extrafläktarna 1 och 2. Placera brytarna 1-ON och 2-ON för extrafläktarna 1, 2 och 3.
Sex blinkningar (Brytare 128 på OFF)
Överlappning med extra fläkt (Brytarna 1 till 64)
Värdeintervall: 1 till 90 (standardvärde: 10)
Placera brytarna 1 till 64 i läge ON eller OFF så att summan av brytarna som ställs in på ON är lika med värdet för överlappning med extra fläkt.
Sju blinkningar (Brytare 128 på OFF)
Värde för omkopplingsspänning (Brytare 1 till 64)
Värdeintervall: 10 till 80 (standardvärde: 60)
Placera brytarna 1 till 64 i läge ON eller OFF så att summan av brytarna som ställs in på ON är lika med värdet för omkopplingsspänning.
128
64
32
16
8
4
2
1
ON
128
64
32
16
8
4
2
1
ON
128
64
32
16
8
4
2
1
ON
128
64
32
16
8
4
2
1
ON
128
64
32
16
8
4
2
1
ON
128
64
32
16
8
4
2
1
ON
