– 3 –

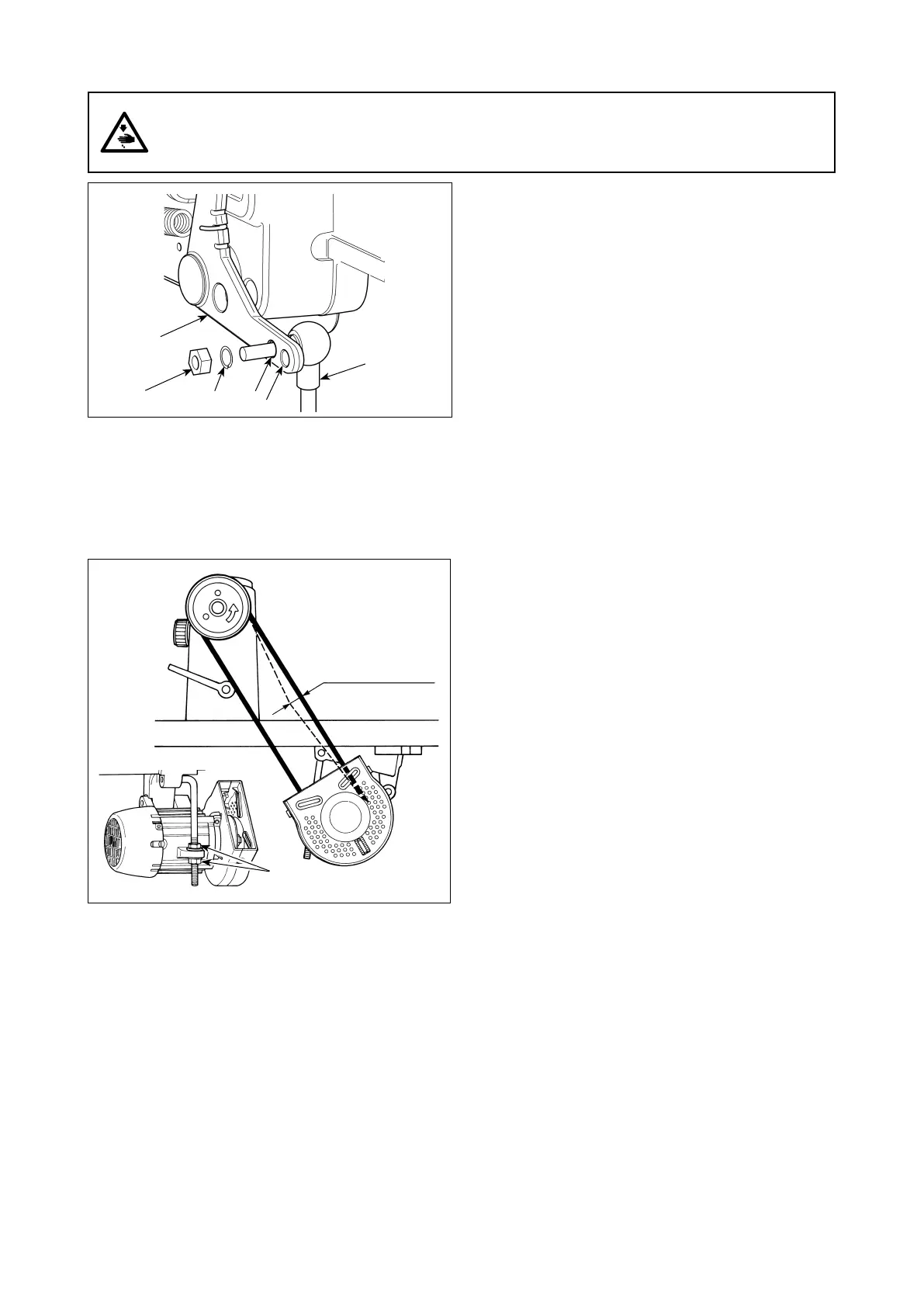

5. Einstellen des Riemens (bei Verwendung von M92)
1) Zur Einstellung der Riemenspannung die Verti-
kalmutter
der Einstellschraube drehen, um die
Höhe der Motormitte so einzustellen, dass der
Riemen um ca. 15 mm durchhängt, wenn sein
Mittelteil von Hand (mit einer Last von 9,8 N) nie-
dergedrückt wird.
(Vorsicht) Eine zu niedrige Riemenspannung führt
zu ungleichmäßiger Drehung im mittle-
ren oder unteren Drehzahlbereich oder
zu einer Verschlechterung der Anhalte-
genauigkeit. Eine zu hohe Riemenspan-
nung bewirkt eine Beschleunigung des
Motorverschleißes. Lassen Sie daher
Sorgfalt walten.
ca. 15 mm/9,8 N
4. Montieren der verbindungsstange
1) Die Verbindungsstange
in das Montageloch
im Pedalhebel
einführen, und die Stange mit
Federscheibe
und Mutter
befestigen.
2) Durch die Montage der Verbindungsstange
im
Montageloch
wird der Pedalweg verlängert,
wodurch die Pedalbedienung bei mittlerer Ge-
schwindigkeit leichter wird.
WARNUNG:
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen
Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und mindestens 5 Mi-
nuten gewartet haben.
