7. Raccordement des cordons
AVERTISSEMENT :
• Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, placer
l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins cinq minutes avant de commencer
les opérations ci-dessous.
• Pour ne pas risquer d'endommager le dispositif par une mauvaise utilisation et des caractéris-
tiques incorrectes, veiller à bien brancher tous les connecteurs aux endroits indiqués.
• Pour ne pas risquer des blessures causées par un mauvais fonctionnement, toujours fermer la
pièce de verrouillage des connecteurs.
• Avant d'utiliser les différents dispositifs, lire attentivement leur manuel d'utilisation.

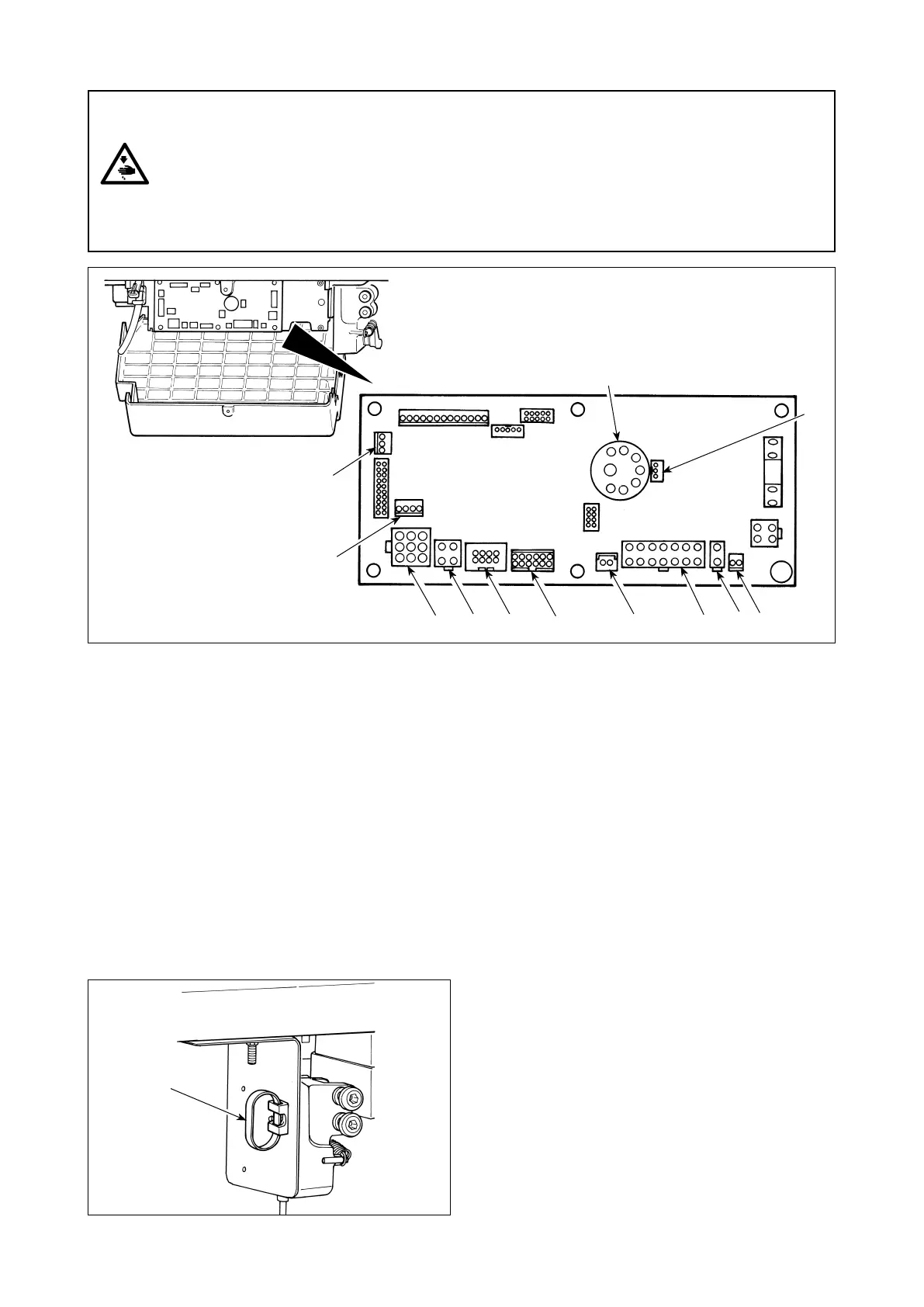

Les ports suivants sont disponibles sur la SC-920. Bran-
cher les connecteurs ventant de la tête de la machine
auxendroits correspondantspour pouvoirinstaller les
dispositifs montés sur la tête de la machine.
󱀆
󱢳
󱀂
󱀇
󱀅
󱀀󱀃
󰿿
󱀁
󱀄
󱢴
󱢵
󰿿
CN30 Connecteur du signal moteur
󱀀
CN38 Panneau de commande: permet de
programmer diverses coutures. (Pour plus de
détails, consulter le Mode d’emploi.)
󱀁
CN33 Synchroniseur: il détecte la position de la
barre à aiguille.
󱀂
CN37 Solenoïde de relevage du pied presseur
(uniquement pour le releveur de pied
presseur de type automatique)
󱀃
CN48 Interrupteur de sécurité (standard) : pour
éviter tout danger, bloque le fonctionnement
de la machine au cas elle est inclinée sans
l’avoir préalablement mise hors tension.
Interrupteuroptionnel:permetdemodier
la fonction entrée en changeant de fonction
interne.
󱀄
CN42 Interrupteurdesécuritédecoupedel
󱀅
CN39 Pédale de machine à travail debout : JUKI
standard PK70, etc. La machine peut être
commandéepardessignauxexternes.
󱀆
CN55 Sourced’alimentationexterne+24V
󱀇
CN57 Entrée du compteur de commande de
productionsimpliée
󱢳
CN36 Solénoïde de tête de machine : équipée de
solenoïdespourcoupedel,exécutionde
pointsarrière,contacteurd’entraînement
inversé de type touche unique.
󱢴
CN54 CapteurED-5dedétectiond’extrémitéde
tissu, etc.
󱢵
CN34 Entrée du capteur de pédale
