JUKI M92 - Page 41

– 2 –
󰿿
A
󱀀
󱀁
󱀂

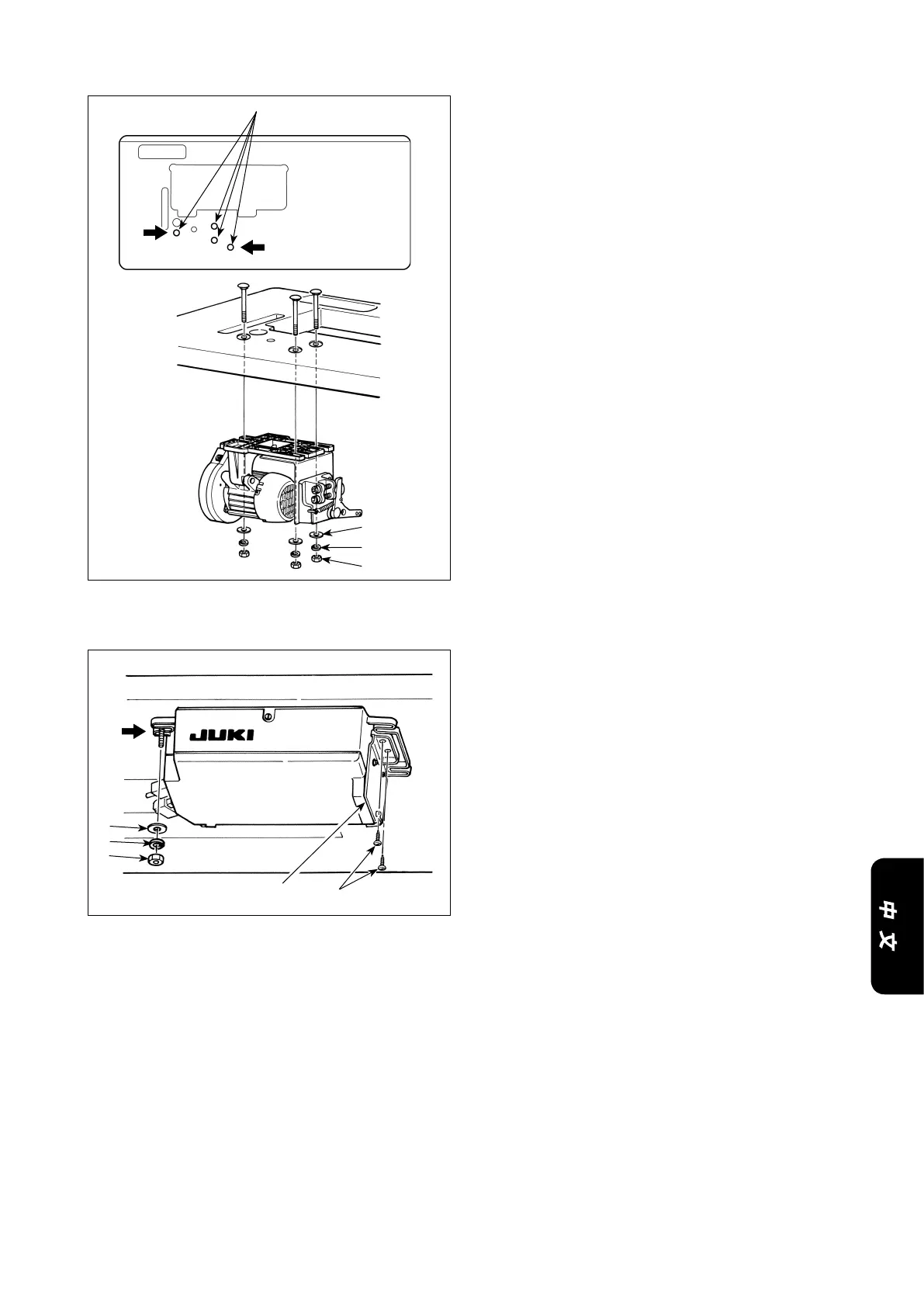

 2.马达的安装
用电气箱附属的安装螺栓组件把马达单元安装到机台
上。
此时，请把附属的螺母和垫片按照图示那样正确地插
到螺栓上以便可以牢牢地固定马达单元。
1) 把 4 根附属螺栓
󰿿
插进机台的吊装螺栓孔里然后进
行固定。( 螺栓 B 在安装电气箱时使用。)
2) 把附属的垫片
󱀀
和弹簧垫片
󱀁
、螺母
󱀂
临时固定到
每根螺栓所在的 A 的位置上。此时，请把附属的螺
母
󱀂
、弹簧垫片
󱀁
以及垫片
󱀀
按照图示的那样插好
以便可以牢牢地进行固定。
3) 把马达先放在刚才临时固定的 A 部垫片上，然后再
把垫片
󱀀
、弹簧垫片
󱀁
、螺母
󱀂
安装到相反一侧的
另外 2 根螺栓上。
4) 调整完马达的安装位置后，把各个螺母牢固地拧紧。
5） 马达的位置调整后，请牢固地拧紧安装在踏板单元
上的 2 根螺栓。
 3.电气箱的安装
1) 首先把附属的垫片
󱀀
和弹簧垫片
󱀁
、螺母
󱀂
临时固
定到安装在机台上的附属螺栓 B 上。
2) 把电气箱放在刚才临时固定的垫片上，再把 2 个木
螺丝
󰿿
插入相反一侧的支架
󱀃
的孔里，然后安装到
机台下面的孔位置。
󰿿
󱀀
󱀁
󱀂
B
󱀃
B
