请用组装在踏板传感器上的束线带
󰿿
固定从机头连接
过来的配线。
󱀆
󱢳
󱀂
󱀇
󱀅
󱀀󱀃
󰿿
󱀁
󱀄
󱢴
󱢵
 7.电缆线的连接方法
注意

为了防止意外的起动发生人身事故，请关掉电源 5 分钟以后再进行操作。

因为误动作或规格不同会造成机器的损坏，所以请一定把对应的所有插头插入规定的位置。

为了防止误动作造成的人身事故，请一定使用带锁定的连接器，并将其锁定。

关于各装置使用方法的详细内容，请仔细阅读装置附属的使用说明书后进行安装。
󰿿
CN30 马达信号连接器
󱀀
CN38 操作盘∶可以进行设定各种缝制。（详细
说明请参照使用说明书。）
󱀁
CN33 检测器∶检测针杆位置。
󱀂
CN37 压脚提升继电器（只限自动压脚提升规格）
󱀃
CN48 安全开关（标准）∶不关闭电源放倒缝纫
机时，为了防止危险而禁止操作缝纫机。
选购开关 ：通过转换内部功能，可以变
更输入功能。
󱀄
CN42 切线安全开关
󱀅
CN39 缝纫机起动踏板∶可以用 JUKI 标准的
PK70 等外部信号控制缝纫机。
󱀆
CN55 ＋ 24V 外部电源
󱀇
CN57 简易生产管理计数器的输入
󱢳
CN36 机头继电器∶切线、倒缝电键、按键倒缝
开关等。
󱢴
CN54 布端检测传感器 ED-5 等
󱢵
CN34 踏板传感器输入

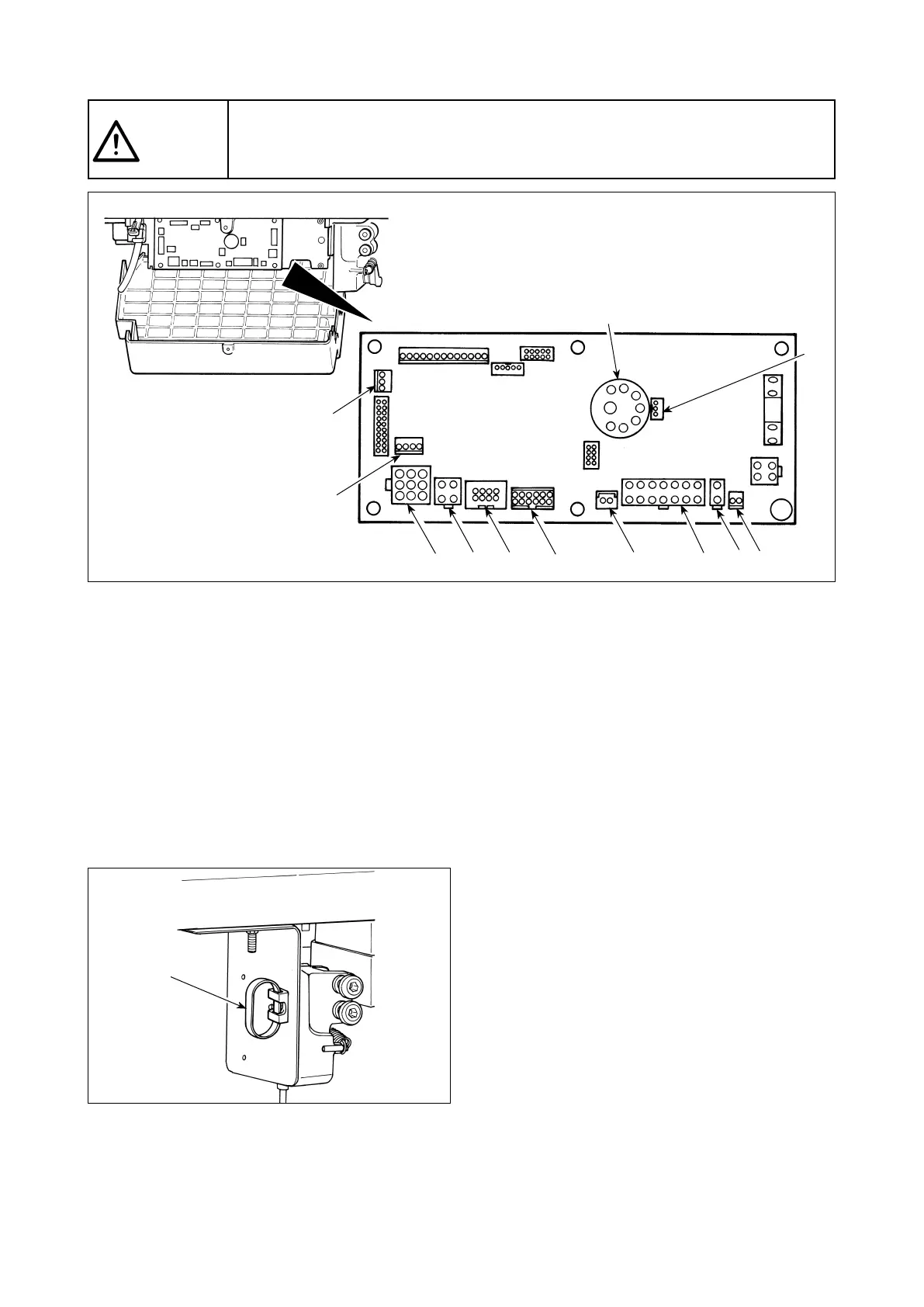

SC-920 上备有下列连接插头。根据机头安装的
装置把机头插头连接到适当位置。
