JUKI M92 User Manual

– 2 –
 

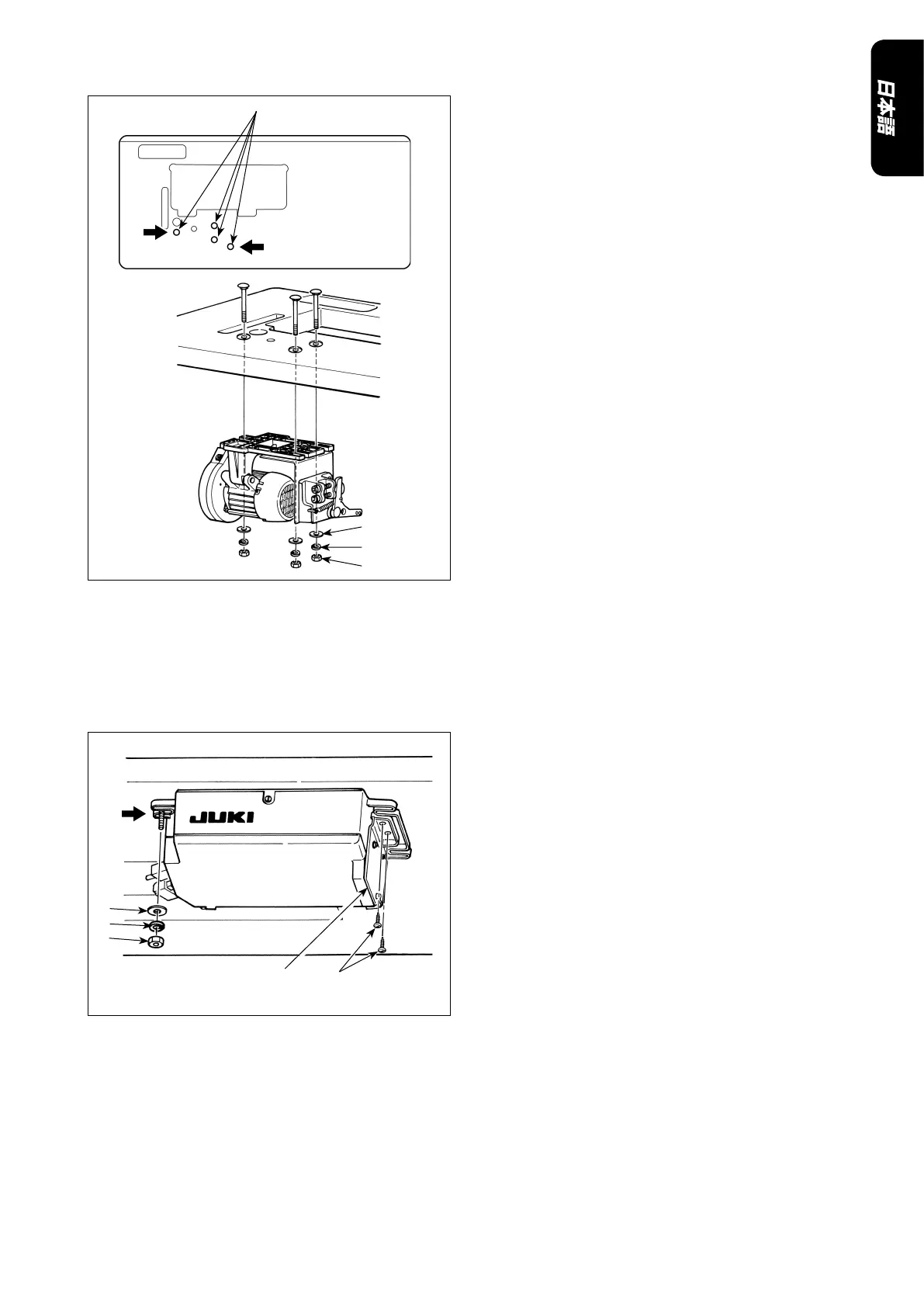

電装ボックス付属の取付けボルト組にてテーブルに
モータユニットを取り付けます。
この時、しっかりと固定できるように付属のナット・
座金は図の通りに挿入してください。
1） テーブルの吊りボルト穴に付属ボルト󰿿 4 本を
圧入し固定します。（ボルト B は電装ボックス取
り付けに使用します。）
2） ボルトが 1 本付いている A の位置側に付属の座
金󱀀、ばね座金󱀁、ナット󱀂を仮止めします。こ
の時、しっかりと固定できる様に付属のナット
󱀂、ばね座金󱀁及び座金󱀀は図の通りに挿入して
ください。
3） モータを先程仮止めしたＡ部座金に引っ掛けて、
逆側のもう 2 本のボルトに座金󱀀、ばね座金󱀁、
ナット󱀂を取り付けます。
4） モータの取付け位置を調整後、各ナットをしっか
り締め付けてください。
5） モータの位置調整後、ペダルユニットを取り付け
たねじ 2 本をしっかり締め付けてください。
 
1) 先にテーブルに取り付けた付属ボルト B に付属
の座金󱀀、ばね座金󱀁、ナット󱀂を仮止めします。
2) 電装ボックスを先程仮止めした座金に引っ掛け
て、逆側のブラケット󱀃の穴に 2 本の木ねじ󰿿
を挿入し、テーブルの下穴位置に取り付けます。
󰿿

󱀀
󱀁
󱀂

󰿿
󱀀
󱀁
󱀂

󱀃

JUKI M92 Specifications

General

Brand	JUKI
Model	M92
Category	Industrial Equipment
Language	English
