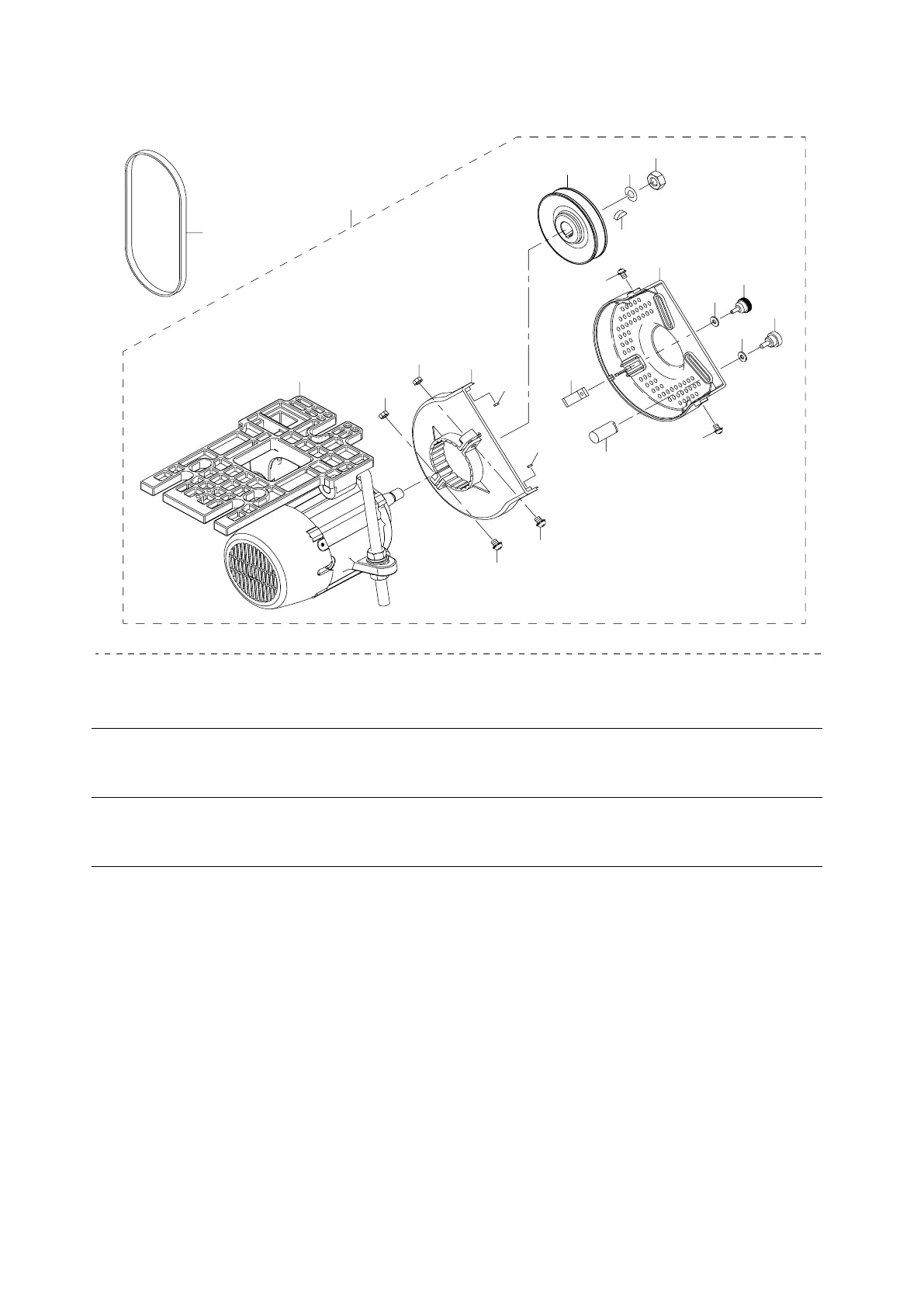

REF.NO NOTE PART NO D E S C R I P T I O N
品 名 Qty 備 考
1 400-94243 MOTOR UNIT
モーターユニット
1 M9245JK1
2 400-94425 MOTOR SUB ASM.
モーターサブ組
(1)
3 400-94439 NUT
ナット Ｍ ５
(2) AGE05040
4 400-94242 INSIDE PULLEY COVER
プーリーカバー内側
(1) ACA00970
5 400-94246 SUPPORTING ROD
巻き込み防止ロッド
(1) ABA00202
6 400-94241 OUTSIDE PULLEY COVER
プーリーカバー外側
(1) ACA00980
7 400-94432 WASHER
平座金
(2) AGB0408A
8 400-94426 PREVENT DROPPING BOLT
つまみ付きねじ Ｌ ＝９
(1) ACB00120
9 400-94427 PREVENT DROPPING BOLT
つまみ付きねじ Ｌ ＝７
(1) ACB00122
10 400-94437 SCREW
座付きねじ Ｍ ５ Ｌ ＝８
(2) AGA05080
11 400-94438 NUT
ナット Ｍ ４
(2) AGE0402A
12 400-94247 PREVENT DROPPING PLATE
ベルト外れ防止板
(1) ADA02036
13 400-94434 SCREW
座付きねじ Ｍ ４ Ｌ ＝８
(2) AGA0408B
14 400-94245 MOTORPULLEY
モータープーリー Φ ７５
(1) AABP0751
15 400-94444 KEY
モーター軸キー
(1) AGM04130
16 400-94445 SPRING WASHER
ばね座金
(1) AGC0010A
17 400-94446 NUT
ナット Ｍ １０
(1) AGE1008B
18 400-94244 BELT
ベルト ３８インチ
1 AGL0038M
