– 5 –
頭部からの配線はペダルセンサに組み付けてある束
線バンドにて固定を行ってください。

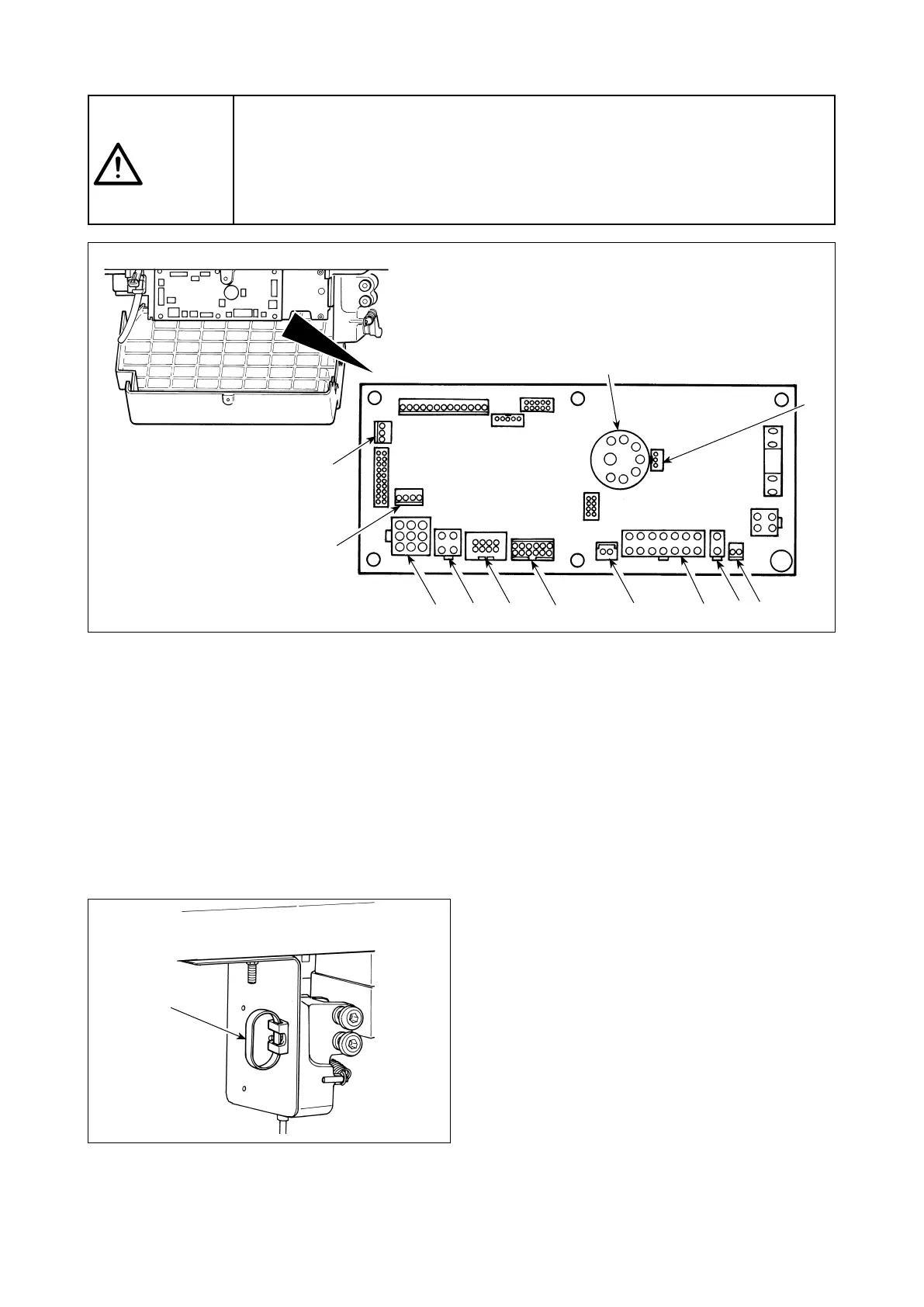

SC-920 には下記のコネクタが準備されております。頭
部装着の装置に合わせて、該当位置に頭部コネクタを接
続してください。
CN30 モータ信号コネクタ
CN38 操作パネル：各種縫いを設定することができ
ます。（詳細は取扱説明書を参照ください。）
CN33 検出器：針棒位置を検出します。
CN37 押え上げソレノイド（自動押え上げ仕様のみ）
CN48
安全スイッチ（標準）：電源を切断せずにミシ
ンを倒した際、危険防止のためミシン操作を禁
止します。
オプションスイッチ：内部機能を切り換える
ことにより入力機能を変更できます。
CN42 糸切安全スイッチ
CN39 立ちミシンペダル：JUKI 標準の PK70 等、
外部信号にてミシンを制御できます。
CN55 ＋ 24 Ｖ外部電源
CN57 簡易生産管理カウンタ入力
CN36 頭部ソレノイド：糸切り、返し縫いソレノイ
ド、タッチバックスイッチ等
CN54 布端検知センサ ED-5 等
CN34 ペダルセンサ入力
