– 26 –
Modelo A B C D E
MO6804D-0E4-30H 11,5 17,5 20 28,5 11
MO6814D-BD6-24H 21,5 14,5 28 32 11
MO6814D-BE6-34H 21,5 14,5 28 32 11
MO6814D-BE6-24H 21,5 14,5 28 32 11
MO6814D-BD6-30H 21,5 14,5 28 32 11
MO6814D-BB6-30P 11,5 10,5 25 35 15
MO6814D-BE6-30P 11,5 10,5 25 35 15
MO6814D-BE6-40H 21,5 14,5 25 28,5 9
MO6814D-BE6-44H 21,5 14,5 25 28,5 9
MO6816D-DE4-30H 21,5 17,5 20 28,5 9
MO6816D-DE4-30H-E35 21,5 17,5 20 28,5 9
MO6816D-DE4-30P 21,5 10,5 28 35 15
MO6816D-FF6-50H 33,5 10,5 20 28,5 9
0 a 1 mm

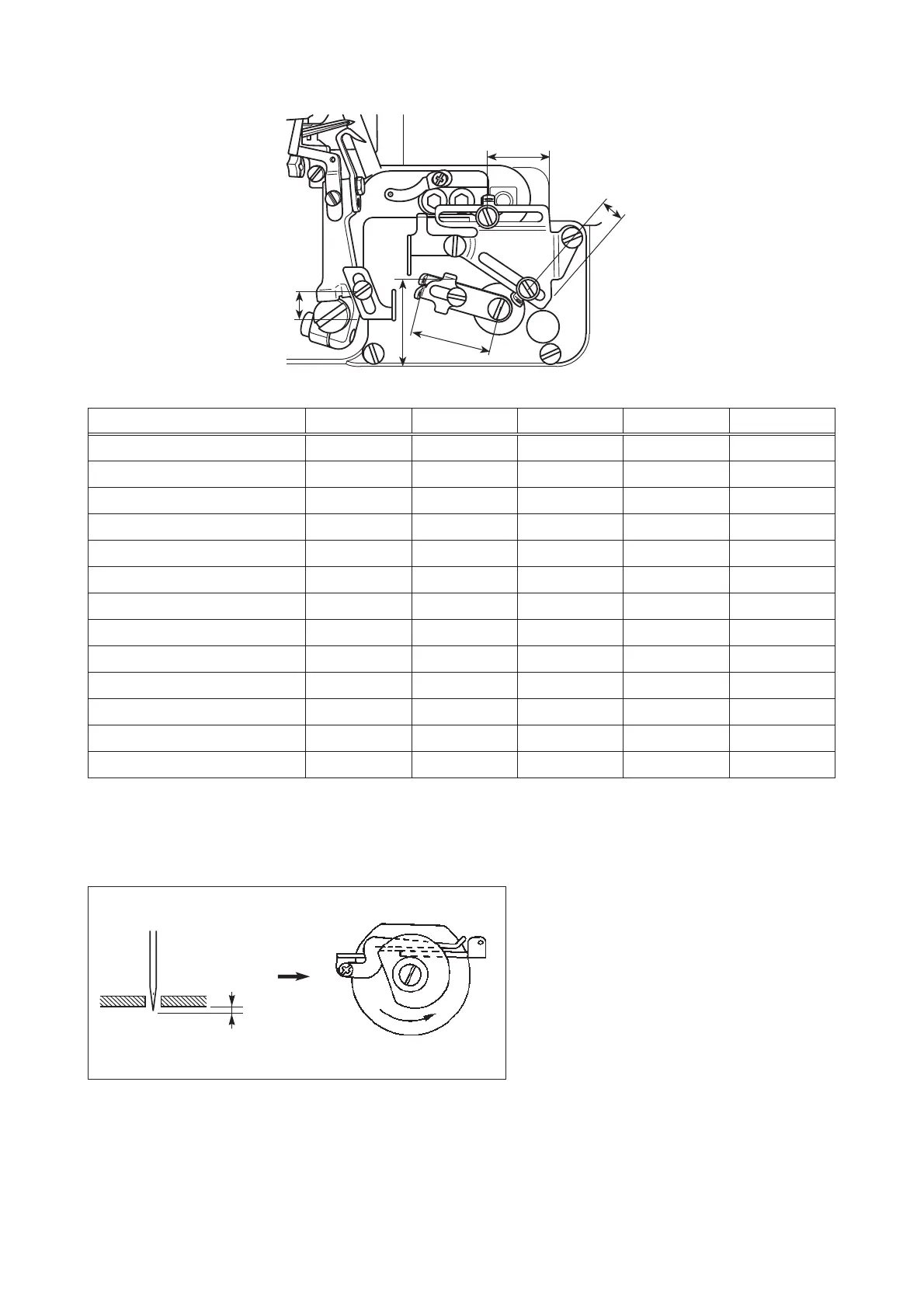

(2) Posición del tirahilo del enlazador y de la guía del hilo del enlazador
(UNIDAD: mm)
A
C
D
E
B
(3) Valor de ajuste de la leva del hilo del enlazador
Ajuste la temporización de la leva del hilo del
enlazador de manera que la leva del hilo del
enlazador suelte el hilo del enlazador cuando
la punta de la aguja baje para proyectar la
VXSHU¿FLHLQIHULRUGHODSODFDGHDJXMDVGH
a 1 mm.
