JUKI MO-6804D - Regolazione Dellaltezza Dellago; Regolazione Della Larghezza Dellorlo

– 16 –
1) Girare la puleggia per spostare il coltello superiore
❹ al punto morto inferiore.
2) Allentare la vite ❶ e spostare il supporto ❷ del
coltello inferiore verso sinistra, e poi stringere
leggermente la vite ❶.
3) Allentare la vite ❸ e spostare il supporto del coltello
VXSHULRUHDGHVWUDHDVLQLVWUD¿QFKpODODUJKH]]D
desiderata non venga raggiunta. Poi stringere la
vite ❸.
4) Allentare la vite ❶. Spostare il supporto ❷ del
FROWHOORLQIHULRUH¿QFKpLOFROWHOORLQIHULRUHQRQHQWUL
in contatto con il coltello superiore.
 3RLFRQWUROODUHFKHLFROWHOOLSRVVDQRWDJOLDUHLO¿OR
e stringere quindi la vite ❶.

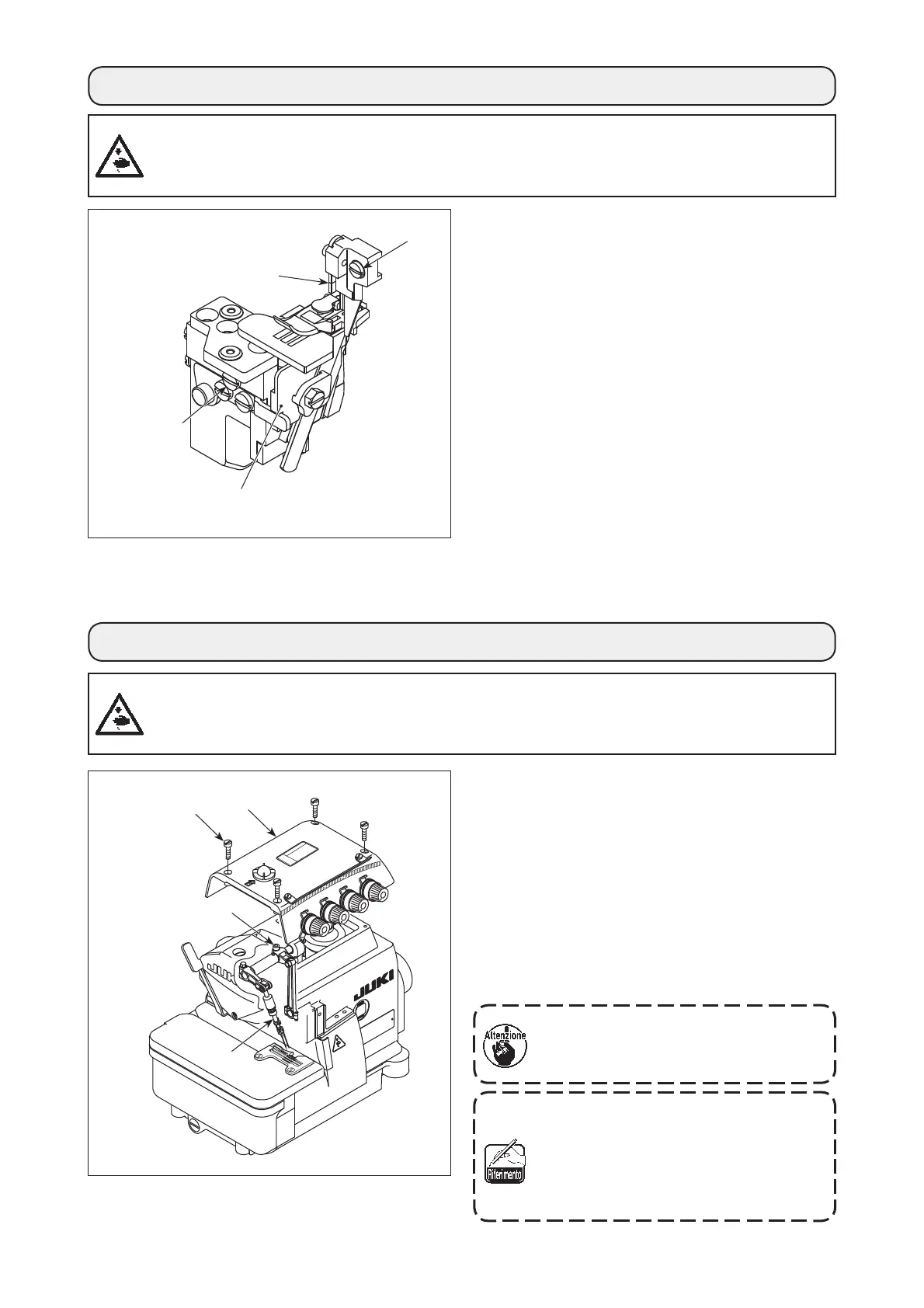

11. REGOLAZIONE DELLA LARGHEZZA DELL'ORLO
12. REGOLAZIONE DELL'ALTEZZA DELL'AGO
Ruotare la puleggia per portare l'ago alla sua posizio-
ne più alta. A questo punto, regolare la distanza dalla
SXQWDGHOODJR DOODVXSHU¿FLH VXSHULRUHGHOOD SODFFD
ago appropriatamente.
1) Allentare le quattro viti ❶. Aprire il coperchio su-
periore ❷ e staccarlo.
2) Allentare la vite ❸ e spostare la barra ago ❹
all'altezza desiderata. Poi stringere la vite ❸.
3) Chiudere il coperchio superiore ❷. Stringere le
quattro viti ❶.
Dopo la regolazione dell'altezza della barra
ago, controlla la relazione fase tra l'ago e
il crochet.
Fare riferimento a "18. DIMENSIONI PER
REGOALZIONE DELLA TEMPESTIVITA
DELLE SPOLETTE PER ASOLE E IL RI-
PARO DELL’AGO"p.24 per i valori di
regolazione dell'altezza dell'ago.
❶
❸
❷
❹
❷
❸
❹
❶
AVVERTIMENTO :
Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di ef-
fettuare le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore
abbia completamente cessato di ruotare.
AVVERTIMENTO :
Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di ef-
fettuare le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore
abbia completamente cessato di ruotare.
