– 24 –

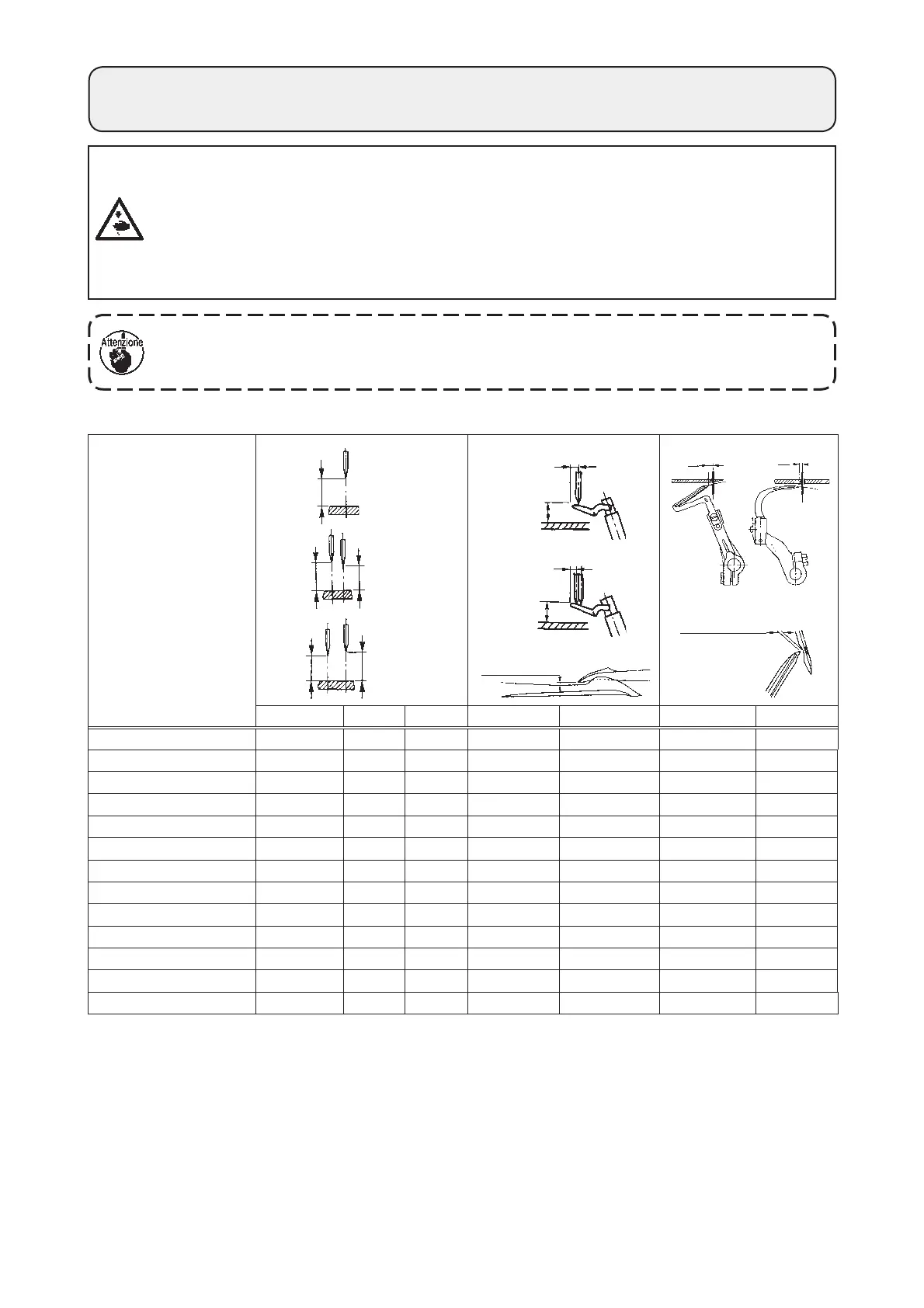

18. DIMENSIONI PER REGOALZIONE DELLA TEMPESTIVITA
DELLE SPOLETTE PER ASOLE E IL RIPARO DELL’AGO
Le dimensioni riportate nella tabella sono standard per la regolazione del crochet. Esse devono
essere intese come riferimento e devono essere cambiate più o meno in base ai prodotti da cucire
HGDO¿ORLQXVR
ATTENZIONE :
1. Per evitare possibili incidenti causati dalla poca conoscenza della macchina, chiamare un addetto
alla manutenzione che abbia una buona conoscenza della stessa oppure un tecnico del nostro
distributore per le operazioni di regolazione della macchina o di sostituzione di una qualsiasi parte
della stessa.
2. Per evitare possibili rischi di ferimento quando la macchina viene messa in funzione, è necessario
assicurarsi prima che tutte le vite siano ben strette e che nessun componente della macchina tocchi
un altro componente.
Modello
A
C
A
04
14
16
B
A
0,05 ~ 0,2 mm
D
D
E
E
0,01 ~ 0,1 mm
G
F
ABCD E F G
MO6804D-0E4-30H 10,4-10,6 - - (10,8) 4,8-5,2 3,7-3,9 -
MO6814D-BD6-24H 10,4-10,6 (9,1) - (10,5) 5,4-5,7 3,7-3,9 -
MO6814D-BE6-34H 10,4-10,6 (9,1) - (10,5) 5,4-5,7 3,7-3,9 -
MO6814D-BE6-24H 10,4-10,6 (9,1) - (10,5) 5,4-5,7 3,7-3,9 -
MO6814D-BD6-30H 10,4-10,6 (9,1) - (10,5) 5,4-5,7 3,7-3,9 -
MO6814D-BB6-30P 10,4-10,6 (9,1) - (10,5) 5,4-5,7 3,7-3,9 -
MO6814D-BE6-30P 10,4-10,6 (9,1) - (10,5) 5,4-5,7 3,7-3,9 -
MO6814D-BE6-40H 11,8-12 (10,5) - (12) 5,4-5,7 4,1-4,3 -
MO6814D-BE6-44H 11,8-12 (10,5) - (12) 5,4-5,7 4,1-4,3 -
MO6816D-DE4-30H 10,4-10,6 - (10,8) (10,8) 4,8-5,2 3,7-3,9 1,4-1,9
MO6816D-DE4-30H-E35 10,4-10,6 - (10,8) (10,8) 4,8-5,2 3,7-3,9 1,4-1,9
MO6816D-DE4-30P 10,4-10,6 - (10,8) (10,8) 4,8-5,2 3,7-3,9 1,4-1,9
MO6816D-FF6-50H 11,8-12 - (10,8) (12) 4,8-5,2 4,1-4,3 1,6-2,3
(Unità: mm)
