– 19 –

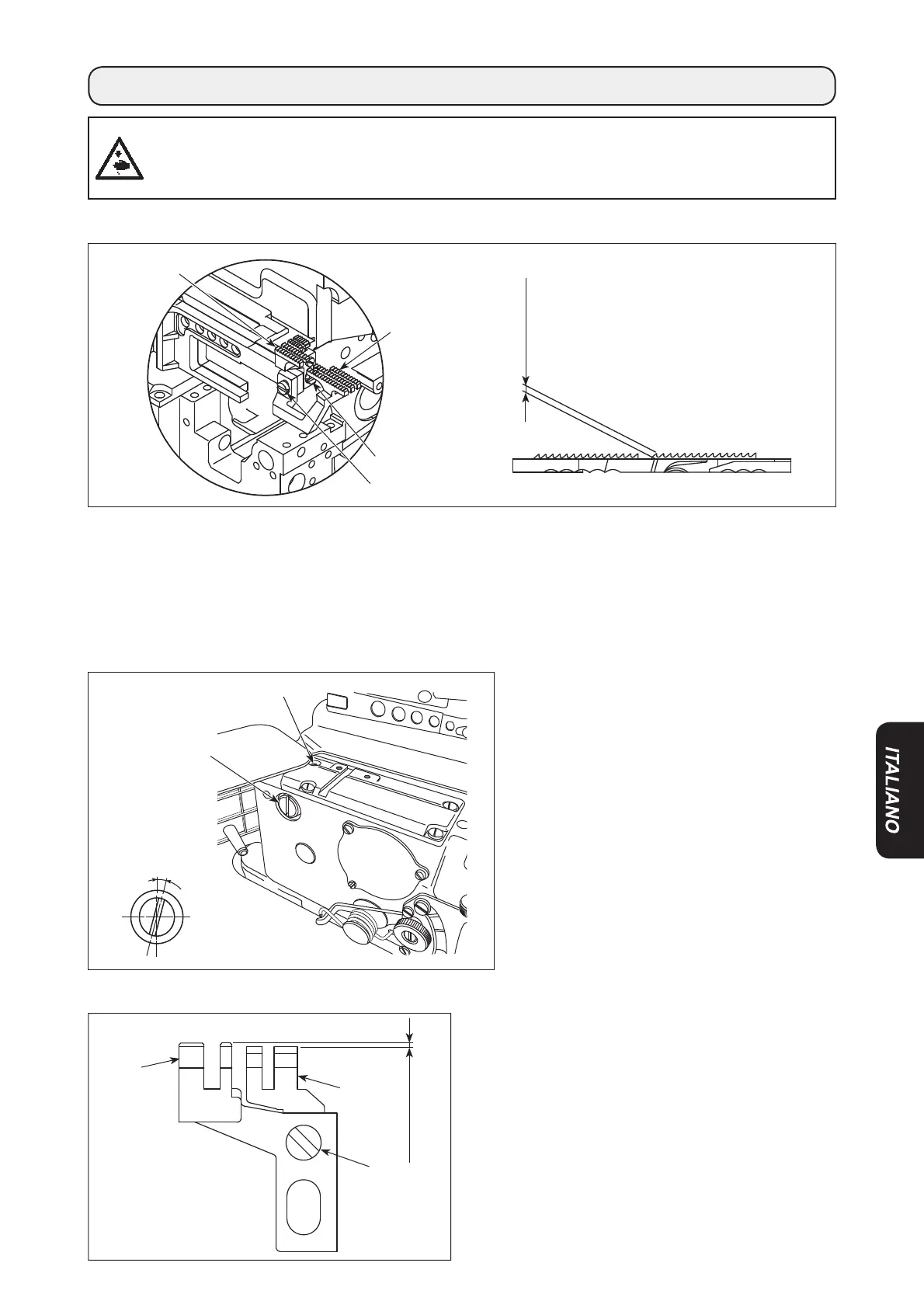

14. REGOLAZIONE DELLA GRIFFA DI TRASPORTO
(1) Regolazione dell'altezza della griffa di trasporto
(2) Regolazione dell'inclinazione della griffa di trasporto
Per regolare l'inclinazione della griffa di traspor-
to, allentare la vite ❶ e girare l'albero posteriore
❷ di supporto. Quando la griffa di trasporto è
D¿OR FRQOD VXSHU¿FLHVXSHULRUH GHOODSODFFD
ago ed è livellata (30P: La griffa di trasporto è
posizionata con la parte anteriore abbassata),
stringere la vite ❶.
(3) Regolazione dell'altezza della griffa di trasporto ausiliaria
La sezione di denti della griffa ausiliaria ❶ di trasporto
deve essere ad una distanza compresa tra 0,3 mm ~
0,5 mm (30P:0,1 ~ 0,3 mm) sotto la griffa principale ❸
GLWUDVSRUWR/DOWH]]DSXzHVVHUHUHJRODWDDOOHQWDQGR
la vite ❷.
1) Ruotare la puleggia per sollevare la griffa di trasporto al punto più alto.
2) Allentare la vite ❶ e spostare la griffa di trasporto principale ❷ su e giù per regolare in modo che il lato
denti fuoriesca dalla placca ago per circa 0,9~ 1,1 mm
(30P:0,7 ~ 0,9 mm) . Poi stringere la vite ❶.
3) Allentare la vite ❸. Spostare la griffa ❹ di trasporto differenziale su e giù per regolare in modo che essa
VLDD¿ORFRQODJULIIDSULQFLSDOH❷ di trasporto. Stringere quindi la vite ❸.
AVVERTIMENTO :
Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di ef-
fettuare le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore
abbia completamente cessato di ruotare.
0,9 ~ 1,1mm
❶
❹
❸
❷
❶
❷
15°
Nel caso di 30P
0,3 ~ 0,5mm
❶
❷
❸
