– 18 –

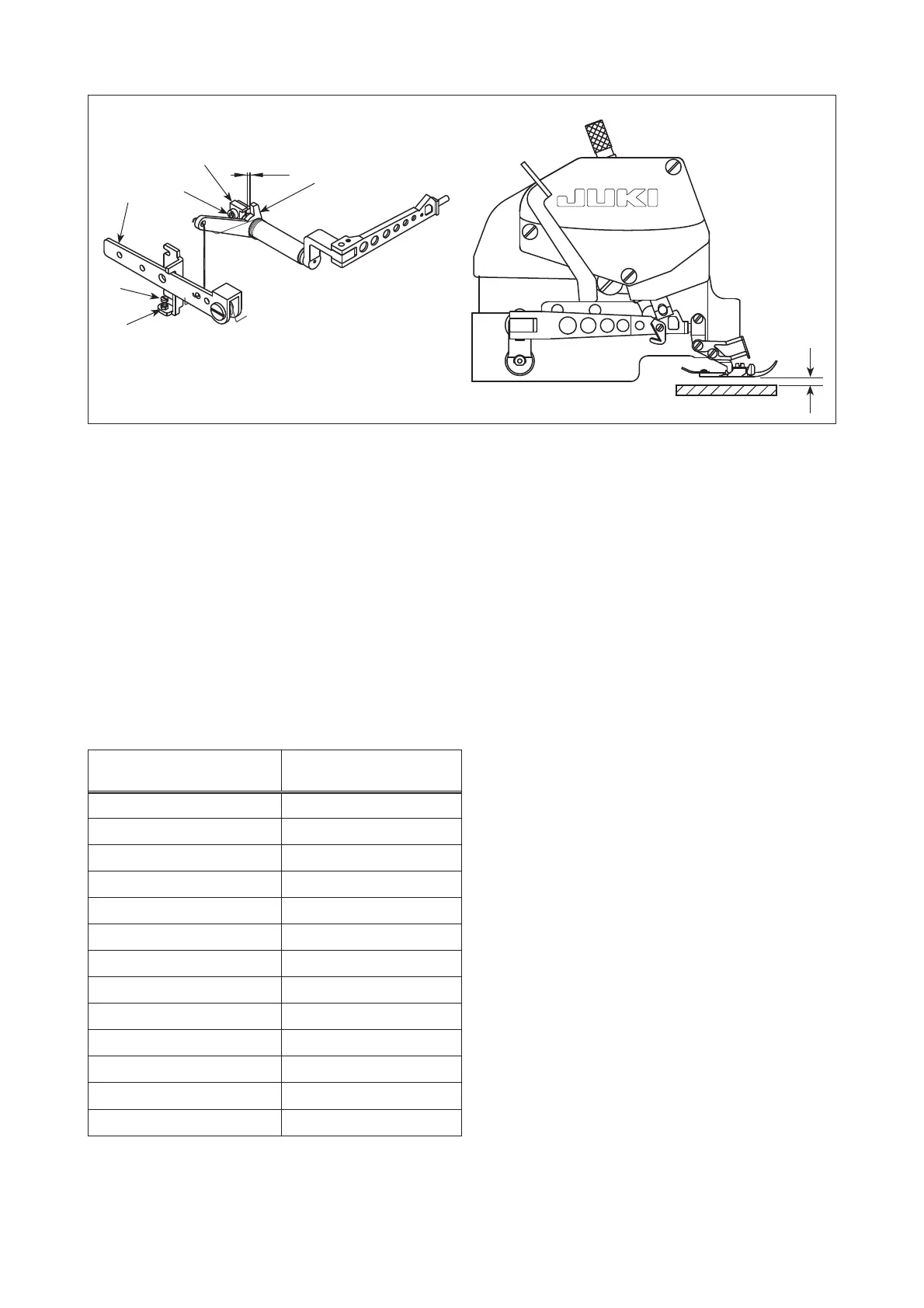

(2) Regolazione della quantità di sollevamento del piedino premistoffa
 5XRWDUHODSXOHJJLDSHUDEEDVVDUHODJULIIDGLWUDVSRUWR¿QFKpLOIRQGRGHOSLHGLQRSUHPLVWRIIDQRQHQWULLQ
contatto con la placca ago orizzontalmente.
2) Lasciare uno spazio di 1 mm tra il braccio ❶ di sollevamento del piedino premistoffa e la staffa ❷GL¿V-
VDJJLR4XHVWRVSD]LRSXzHVVHUHUHJRODWRDOOHQWDQGROHJJHUPHQWHODYLWH❸.
3) Allentare il dado ❹. Premere la leva ❻ di sollevamento del piedino premistoffa per sollevare il piedino
SUHPLVWRIIDGDOODVXSHU¿FLHGHOODSODFFDDJR/DO]DWDGHOSLHGLQRSUHPLVWRIIDGLIIHULVFHDVHFRQGDGHOPR-
dello. Regolare l'alzata del piedino premistoffa secondo il modello facendo riferimento alla tabella riportata
di seguito.
Regolare quindi la vite ❺ in modo che essa entri in contatto con la leva ❻ di sollevamento del piedino
premistoffa. Stringere il dado ❹.
4) Dopo il completamento di tutte le regolazioni di cui sopra, stringere la vite ❸.
A
1mm
❷
❶
❸
❻
❺
❹
Modello
Quantità di alzata del
piedino premistoffa (A)
MO6804D-0E4-30H 6
MO6814D-BD6-24H 5,5
MO6814D-BE6-34H 5,5
MO6814D-BE6-24H 5,5
MO6814D-BD6-30H 5,5
MO6814D-BB6-30P 5
MO6814D-BE6-30P 5
MO6814D-BE6-40H 7
MO6814D-BE6-44H 7
MO6816D-DE4-30H 5,5
MO6816D-DE4-30H-E35 5,5
MO6816D-DE4-30P 5
MO6816D-FF6-50H 6,5
(Unità : mm)
