JUKI PLC-1710 - 下糸の巻き方; Modo de Bobinar una Bobina; Bewickeln einer Spule; Winding a Bobbin

–
39
–
φ
1
f
4
֬ද࿄Գན  ಝޱᄤ෯ྐഏನ࠲ಈè
٩֡ನནۍ
A
è
୩ළܬ׮ઋර
B
ןᆣןࢲϷ֥ಥནನ֥  ቗Ⴞ֬໑ᇉè
ནನ௑൏  ఴޱၔ׵ನན֤སఝ
C
 ࣐ྡྷןᆣ  ᄣႯܬ׮ઋර
D
ܬ׮è
ನནࢹඖޱ  ನནۍٺঢ়ሸ׵๛ᆿè

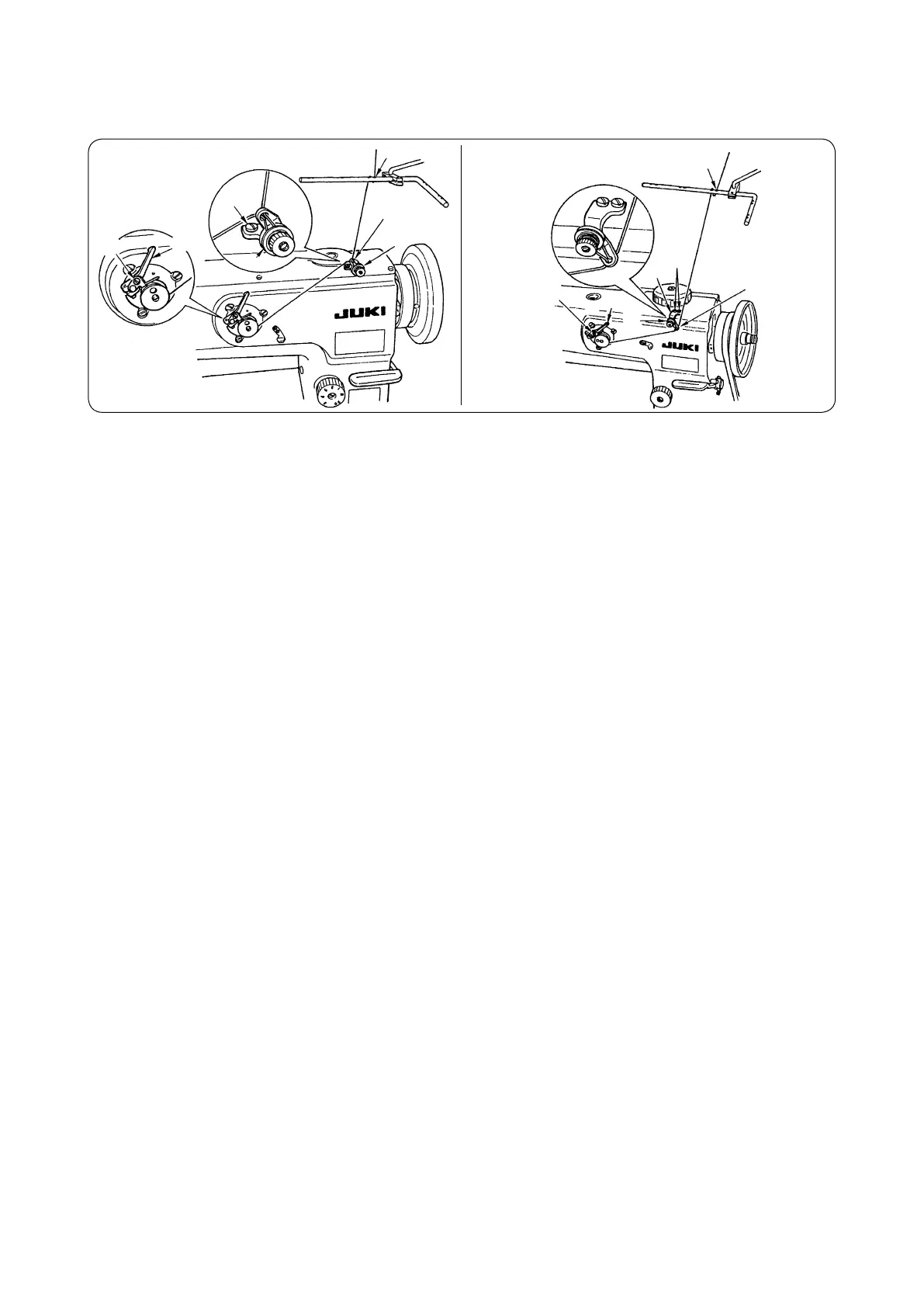

14.下糸の巻き方
/ WINDING A BOBBIN / BEWICKELN EINER SPULE /
BOBINAGE D’UNE CANETTE / MODO DE BOBINAR UNA BOBINA /
AVVOLGIMENTO DELLA BOBINA /
底线的绕线方法
• PLC-1710, PLC-1760 • PLC-1710-7, PLC-1760-7, PLC-1760L
1）
1
〜
4
の順に糸を通し、ボビンに数回巻き付
けます。
2） 糸巻きレバー
A
を倒します。
3） 糸が 8 割位巻けるように止めねじ
B
をゆるめ
て、調節板の位置を調整します。
4） 糸が片寄って巻ける時は、糸巻き糸案内
C
を
前後に動かして正しく巻ける位置に調整して、
止めねじ
D
で固定します。
5） 巻き終わると、糸巻きレバーが外れて自動的に
止まります。
1) Pass the thread in the order of
1
, through
4
.
Then, wind it several turns round the bobbin.
2) Tilt bobbin winder lever
A
.
3) Loosen setscrew
B
and adjust the position of the ad-
justing plate to wind a bobbin about 80 % of its capac-
ity.
4) If the bobbin is wound unevenly, correct it by moving
bobbin winder thread guide
C
back or forth.
Then, tighten setscrews
D
.
5) When the bobbin is fi lled up, the bobbin winder lever
automatically releases the bobbin and the bobbin
winder stops running.
1) Den Faden in der Reihenfolge von
1
bis
4
einfädeln.
Dann den Faden um mehrere Umdrehungen auf die
Spule wickeln.
2) Den Spulerhebel
A
kippen.
3) Die Feststellschraube
B
lösen, und die Position der
Einstellplatte so einstellen, daß die Spule zu etwa 80
% ihrer Kapazität bewickelt wird.
4) Falls die Spule ungleichmäßig bewickelt wird, ist eine
Korrektur durch Verschieben der Spulerfadenführung
C
nach vorn oder hinten vorzunehmen.
Dann die Feststellschrauben
D
anziehen.
5) Wenn die Spule voll ist, gibt der Spulerhebel die Spule
automatisch frei, und der Spuler bleibt stehen.
1) Enfi ler le fi l dans l’ordre de
1
à
4
.
L’enrouler ensuite de plusieurs tours sur la canette.
2) Basculer le presseur de canette
A
.
3) Desserrer la vis de fi xation
B
et ajuster la position de
la plaque de réglage pour bobiner la canette à 80 %
environ de sa capacité.
4) Si le bobinage du fi l sur la canette est irrégulier, le cor-
riger en déplaçant le guide-fi l du bobineur
C
en avant
et en arrière. Resserrer ensuite les vis
D
.
5) Lorsque la canette est pleine, le presseur de canette
libère automatiquement la canette et le bobineur
s'arrête.
1) Pase el hilo por el orden de
1
a
4
.
Luego bobínelo varias vueltas en la bobina.
2) Incline la palanca
A
de la bobinadora de bobina.
3) Afl oje el tornillo
B
y ajuste la posición de la placa de
ajuste para bobinar una bobina el 80 % de su capaci-
dad.
4) Si la bobina se bobina desigualmente, corríjalo movi-
endo la guía
C
del hilo de la bobinadora de bobina
hacia atrás y hacia adelante. Luego, apriete los tornil-
los
D
.
5) Cuando se llena la bobina, la palanca de la bobinadora
suelta automáticamente la bobina y se para la bobina-
dora.
1) Far passare il fi lo nell’ordine da
1
a
4
.
Avvolgerlo quindi per diversi giri intorno alla bobina.
2) Inclinare la leva dell’avvolgibobina
A
.
3) Allentare la vite di fi ssaggio
B
e regolare la posizione
della piastra di regolazione per avvolgere la bobina per
l’ 80 % circa della sua capacità.
4) Se la bobina è avvolta in modo non uniforme, correg-
gerla spostando il guidafi lo dell’avvolgibobina
C
in
avanti o indietro. Stringere quindi le viti di fi ssaggio
D
.
5) Al termine dell’avvolgimento, la leva dell’avvolgibobina
automaticamente rilascia la bobina e l’avvolgibobina si
ferma.
24
1
3
C
D
A
B
1
24
B
C
D
3
A
