JVC LT-22HG35E - Pripojenie Antény

10
100 mm
100 mm
M4 x 10
100 mm
M4 x 10
100 mm
(L)
(M)
(K)
(H)
(I)
(J)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(L)
(M)
(H)
(I)
(J)
(K)
LT-22...
LT-24...
(N)
(N)
(N)
Pripojenie antény
Poznámka: Pred pripojením ďalších aplikácií:
Aby ste sa vyhli možnému poškodeniu súpravy uistite sa pri pripájaní, že všetky položky sú vypnuté
a odpojené od napájania.
Zostavte požadované pripojenie.
Po dokončení pripájania opätovne pripojte napájanie do jednotky a znovu ju zapnite.
Anténu pripojte podľa nižšie uvedeného zobrazenia (A). Pripojenia k iným zariadeniam sú vysvetlené
neskôr na str. 24 - 25. Ak máte problémy s príjmom, kontaktujte odborníka na anténu.
•
•
•
(A)
Anténa: Pripojte anténu.
Zabudovaný tuner prijíma
všetky programy analógového
kábla a DVB-T/-C kanálov.
(B) DIGITAL AUDIO COAXIAL
výstup: Výstup digitálneho
zvuku
(C) AV/COMPONENT vstup
Vstup pre analógový AV-signál/
Komponentný-signál. Pozri
str.24, 25
Poznámka: Vstup AV-ZVUK
je zdieľaný so vstupom
KOMPONENTNÝ ZVUK.
(D) USB vstup: Pozri str. 22 - 23.
(E) Zásuvka Scart: Na pripojenie
scart káblov. Pozri str. 25.
(F) C.I. slot: pre CA- modul (CAM)
(ak ho podporuje platený
poskytovateľ televíznych
služieb).
Poznámka: Ak chcete zabrániť
poruchám a poškodeniam
uistite sa pred vkladaním alebo
vyberaním karty CAM, že
televízor je vypnutý.
(G) Konektor HEADPHONE:
K tomuto konektoru pripojte
slúhadlá s mini prípojkou (3,5
mm).
(H) PC-INPUT (počítač): Viď str.
24.
(I) Vstup PC/DVI AUDIO: Viď
str. 24.
(J) Vstup HDMI/DVI Viď str. 24.
(K) Napájanie: Dodaný napájací
kábel pripájajte iba k AC 220
– 240 V/50 Hz – nepokúšajte
sa ho pripojiť k žiadnemu
inému typu napájania. Nikdy sa
nepokúšajte opraviť poškodený
napájací kábel izolačnou
páskou – mal by ho opraviť
alebo vymeniť odborník.
V blízkosti kábla nenechajte
svoje domáce zviera. Zvieratá,
ktoré hryzú kábel si môžu
spôsobiť smrteľné poranenie
elektrickým prúdom a mohli by
spôsobiť aj nebezpečenstvo
pre ostatných.

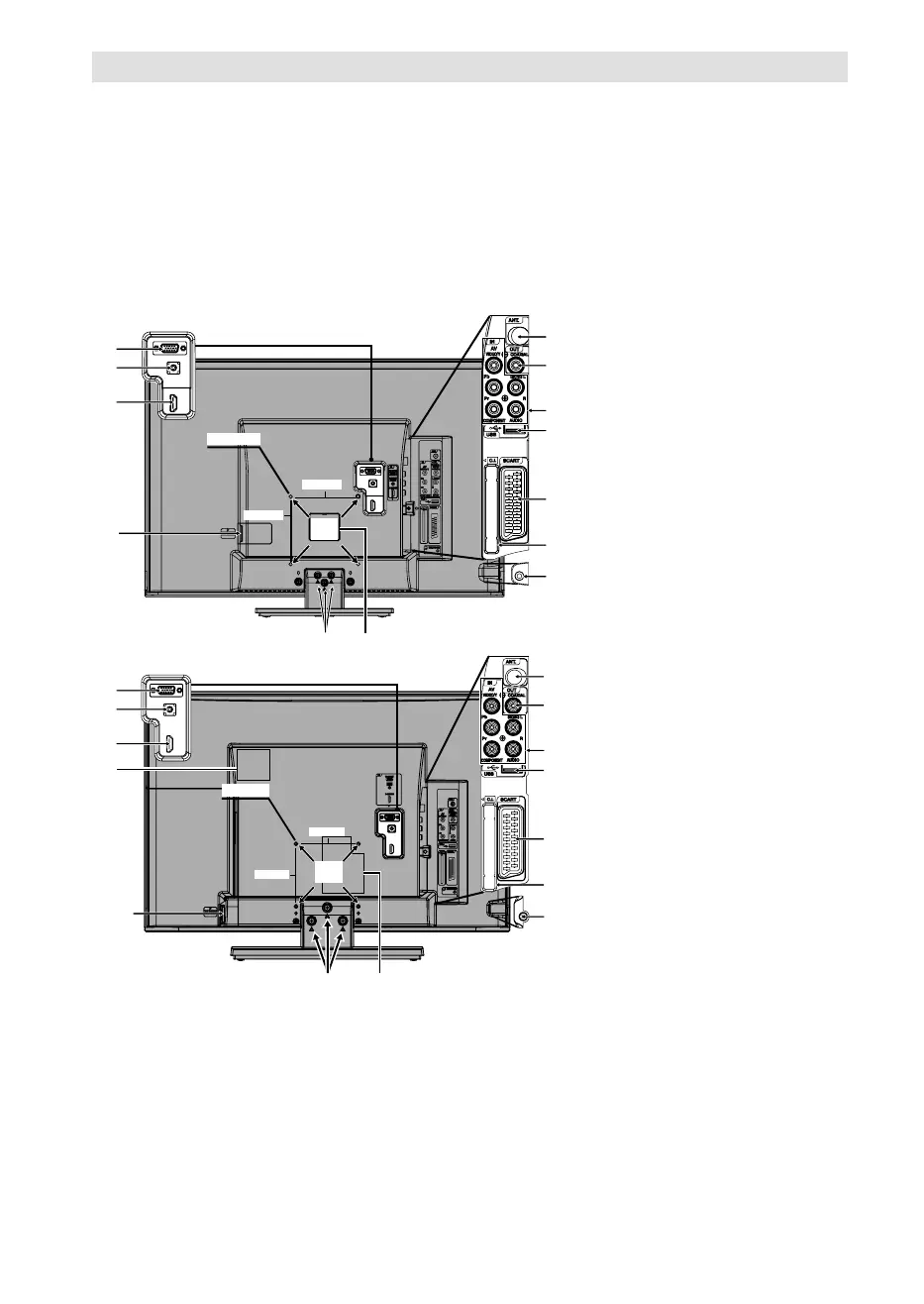

Zadná strana
(L) Otvory na konzolu: Sem pripevnite montážnu konzolu (nie je súčasťou dodávky).
(M) Ak chcete zavesiť televízor na stenu, odstráňte tieto skrutky a potom odmontujte stojan.
Skôr ako začnete, rozprestrite tlmiaci materiál cez oblasť základne, na ktorý televízor položíte.
(N) Kryt servisného konetora: Tento kryt neotvárajte. Vo vnútri sa nachádza zásuvka, ktorá slúži iba na
servisné účely.
