JVC LT-22HG35E - Antenna Csatlakozó

10
Antenna csatlakozó
Megjegyzés: Mielőtt más készülékeket csatlakoztatna:
Készüléke károsításának elkerülése érdekében győződjön meg róla, hogy azok ki vannak kapcsolva, és
áramtalanítva vannak.
Hozza létre a kívánt kapcsolatot.
Ha végzett az összekötéssel, csatlakoztassa az eszközök tápellátását, és kapcsolja be azokat.
Az alábbi módon csatlakoztassa az antennát (A). A továbbiakban ismertetjük a más eszközökkel való
csatlakozás módját 24.-25. oldal Amennyiben vételi problémái vannak, forduljon szakemberhez.
•
•
•
(A)
Antenna: Csatlakoztasson egy
antennát.
A beépített vevő az összes
analóg és DVB-T/-C csatornát
fogja.
(B) DIGITAL AUDIO COAXIAL
kimenet: digitális audió
kimenet
(C) AV/COMPONENT bemenet:
Analóg AV-szignál/Részszignál
bemenete. Ld. a 24. és 25.
oldalakat
Megjegyzés: Az AV-
AUDIO bemenet közös
a COMPONENT AUDIO
bemenettel.
(D) USB bemenet: Ld. a 22.-23.
oldalakat.
(E) Scart aljzat: SCART kábelek
csatlakoztatására. Ld. a 25.
oldalt
(F) C.I. nyílás: a CA modulhoz
(CAM) (ha a fizetős TV-
csatornák szolgáltatója
támogatja ezt az opciót).
Megjegyzés: A
meghibásodások és károk
elkerülése érdekében a CAM
kártya kivétele előtt ne feledje
el kikapcsolni a TV készüléket.
(G) HEADPHONE csatlakozó:
Dugja be a fejhallgatót egy mini
csatlakozóval (3,5 mm) ebbe
az aljzatba.
(H) PC-INPUT (PC): Lásd 24. oldal
(I) PC/DVI AUDIO bemenet:
Lásd 24. oldal
(J) HDMI/DVI bemenet: Lásd 24.
oldal
(K) Tápellátás: A tartozék
tápkábelt kizárólag 220-
240V/50 Hz-es hálózathoz
csatlakoztassa – ne
csatlakoztassa bármilyen más
hálózathoz. Soha ne próbálja
megjavítani a sérült vezetéket
szigetelőszalaggal – cserélje
le, vagy bízza szerelőre.
Ne engedjen háziállatot a
vezeték közelébe. A vezetékbe
harapó állat súlyos áramütést
szenvedhet, és másokra is
veszélyes lehet.

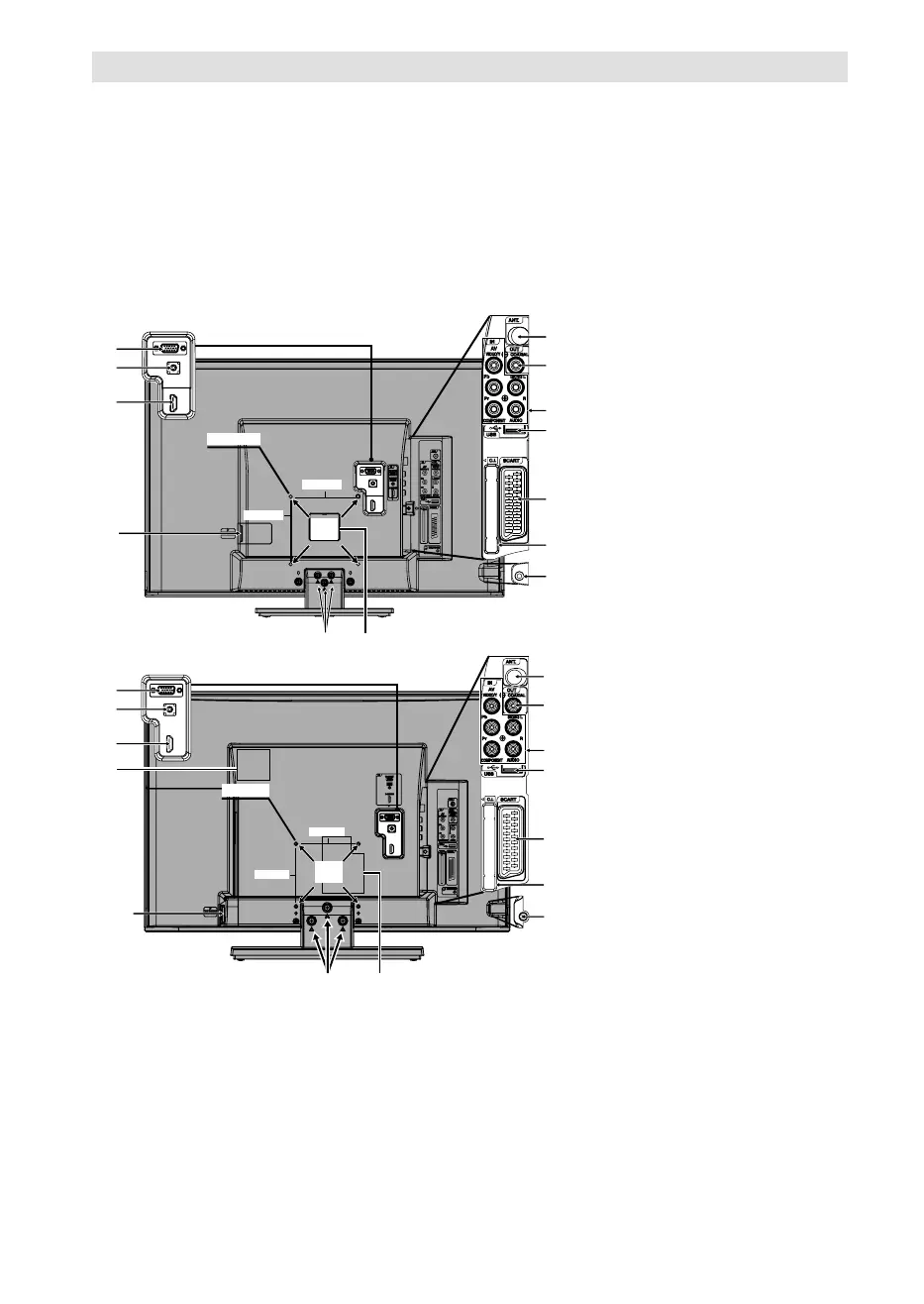

100 mm
100 mm
M4 x 10
100 mm
M4 x 10
100 mm
Hátlap
(L)
(M)
(K)
(H)
(I)
(J)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(L)
(M)
(H)
(I)
(J)
(K)
LT-22...
LT-24...
(N)
(N)
(N)
(L) Konzol furatai: Ide rögzítse a fali konzolt (nem tartozék).
(M) A televízió falra szereléséhez távolítsa el ezeket a csavarokat, majd az állványt is.
A művelet megkezdése előtt párnázza ki a felületet, amelyre a TV-t helyezni készül.
(N) Szervizcsatlakozó-fedél: Kérjük ne nyissa fel ezt a fedelet. Az alatta található foglalat csak szerviz
célokat szolgál.
