Podłączenie anteny
Uwaga: Przed podłączeniem innych urządzeń:
Aby uniknąć potencjalnego ryzyka zniszczenia zestawu, przed wykonaniem podłączeń należy upewnić
się, że wszystkie elementy są wyłączone i odłączone od źródła zasilania.
Zaplanuj żądane podłączenia.
Po wykonaniu podłączeń, podłącz ponownie urządzenie do sieci zasilania i włącz zestaw.
Podłącz antenę w sposób pokazany poniżej (C). Podłączenie do innego sprzętu wyjaśniono na stronach
26-27. Jeżeli masz problem z odbiorem, skontaktuj się ze specjalistą od anten.
•
•
•
Ty ł

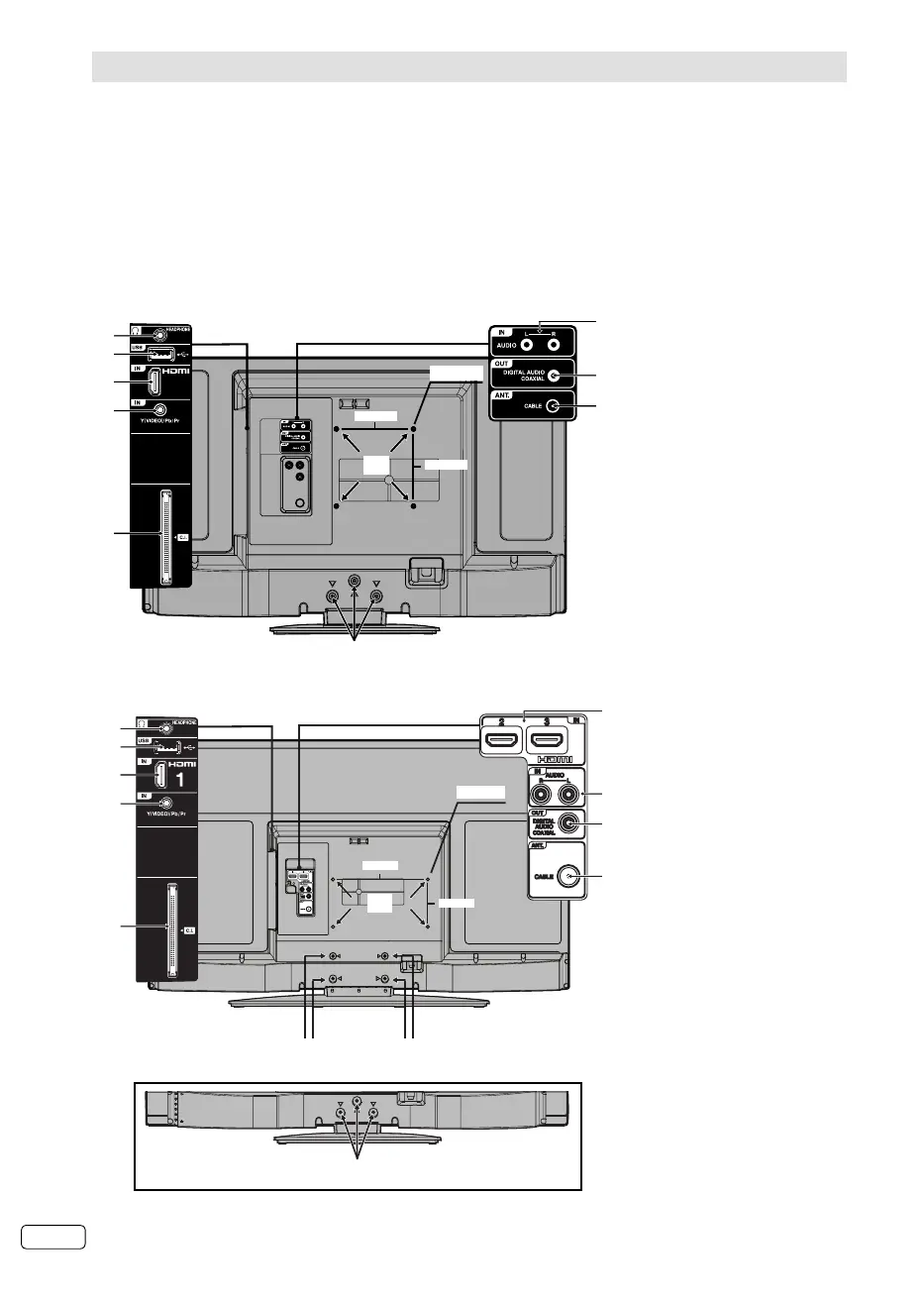

(A) Wejście AUDIO (L/R):
wejście audio dla złącza
komponentowego/audio-
wideo (dzielone). Patrz str.
26-27.
(B) Wyjście DIGITAL AUDIO
COAXIAL: wyjście dźwięku
cyfrowego. Patrz str. 26.
(C) ANT.: Podłącz antenę.
Wbudowany tuner
umożliwia odbiór wszystkich
oraz kanałów DVB-T.
(D) Gniazdko HEADPHONE:
Podłącz słuchawki za
pomocą mini-wtyczki (3,5
mm) do tego gniazdka.
(E) Wejście USB: Patrz str.
22-25. Korzystanie z tego
portu przez osoby, które nie
są personelem serwisowym
może skutkować
unieważnieniem gwarancji
na ten produkt.
(F) Wejście HDMI
(LT-29HA48E/LT-39HG48E:
HDMI1/2/3): Patrz str. 26.
(G) Wejście Y(VIDEO)/Pb/Pr:
Wejście sygnału
analogowego AV/
Komponent. Patrz str. 26-27.
Uwaga: Wejście AV-CVBS
jest dzielenie z wejściem
Komponent.
(H) Gniazdo C.I.: do odbioru
kanałów płatnej telewizji
Moduł CA (CAM) (jeżeli
umożliwia to dostawca
płatnych kanałów
telewizyjnych).
Uwaga: Aby zapobiec
awariom i uszkodzeniom
należy się upewnić, że
przed umieszczeniem lub
usunięciem karty CAM
telewizor został wyłączony.
(I) Otwory na wsporniki:
Tutaj przymocuj wsporniki
do zawieszania na ścianie
(nie załączone).
(J) Aby powiesić telewizor na
ścianie, wyjmij te śruby, a
następnie zdejmij podstawę.
Przed wykonaniem
jakiejkolwiek pracy rozłóż
coś miękkiego na czym
można położyć telewizor.
M4 x 10
*
1
100 mm
*
2
100 mm
*
2
(A)
(B)
(C)
(D)
(E)
(F)
(I)
(J)
(G)
(H)
M6 x 10
200 mm
100 mm
(A)
(B)
(C)
(D)
(E)
(F)
(I)
(J)
(G)
(H)
(F)
(J)
*¹ M4x10
*² 100x100mm
LT-24HA48E
LT-29HA48E/LT-39HG48E
LT-29HA48E
