JVC RX-301BK - Page 5

ANTENNA
°
eo" COMPULINK-
(a)
©O©Q OOO
©OQOQOOO
me PLAY REC mat
APE | TAPE
VIDEO ‘Scuno
PHONO — CD
RX-301BK
RX-301LBK
LINE # YOLTS
ANTENNA
FM 750 as
COAKIAL
oem aM EXT
@ External ANTENNA terminals
@ External ANTENNA terminals
(For continental Europe)
@ COMPU LINK-2/SYNCHRO terminals
© PHONO terminals
@ CD terminals
© TAPE 1 terminalis
@ TAPE 2/VIDEO SOUND terminals
@ AM channel spacing switch** (See page 23)
@ Ac OUTLETS*
© Fuse holder**
@ Voltage selector**
When this unit is used in an area where the
supply voltage is different from the preset
voltage, reset the voltage selector to the
correct position.
@ Power cord
@ SPEAKERS system 1 terminal
@SPEAKERS system 2 terminals
@GND terminal
* Not provided on units for Continental
Europe, the United Kingdom and Australia.
** Not provided on units for the U.S.A.,
Canada, Continental Europe, the United
Kingdom and Australia.
Notes:
1. Switch the power off when connecting any
cables.
2. Connect source components correctly. Re-
versed channels will degrade the stereo ef-
fect.
Connect speakers with the correct polarity:
(+) to (+) and (—) to (—). Reversed polarity
will degrade the stereo effect. Be careful to
prevent adjacent speaker wires from touch-
ing each other.
4. Use speakers with the correct impedance.
The correct impedance is indicated on the
rear panel of the RX-301BK/LBK.
5. The AC outlet provides power even when
the front panel POWER switch is off. Do
not connect the power plugs of components
which have a total power consumption ex-
ceeding the value indicated on the rear panel.
»
@ Antennenanschliisse (ANTENNA)
@ Antennenanschiiisse (Fiir Europe)
@ Synchroanschliisse (COMPU LINK-2/SYN-
CHRO)
© Plattenspieler-Anschliisse (PHONO)
O CD-Anschiiisse (CD)
@ Anschliisse fir Bandgerat 1 (TAPE 1)
@ Anschlisse fiir Bandgerét 2/Videogerat
(TAPE 2/VIDEO SOUND)
@ MW-Kanalabstandstaste** (Siehe Seite 23)
© Netzausgange (AC OUTLET)*
@ Sicherungshalter **
@ Spannungswahler **
Wenn die verfiigbare Netzspannung vom
eingestellten Wert abweicht, mit dem
Spannungswahler den korrekten Wert ein-
stellen.
@ Netzkabel
@ Lautsprechersystem-1-Anschliisse (SPEAK-
ERS}
@® Lautsprechersystem-2-Anschliisse (SPEAK-
ERS)
@® Erdanschlu& (GND)
* Gehért nicht zum Lieferumfang bei in
Europa und Australien ausgelieferten Gera-
ten.
** Gehért nicht zum Lieferumfang bei in den
USA, in Kanada, Europa und Australien
ausgelieferten Geraten.
Hinweise:
1. Vor Anschlissen stets die Spannungsversor-
gung abschaiten.
2. Komponenten unter Beachtung der korrek-
ten Stereokanalanordnung anschlieBen. An-
dernfalls wird der Stereoklang beeintrachtigt.
3. Die Lautsprecher mit der korrekten Polaritat
anschlieBen: (+) an (+) und (—) an (—). Ver-
tauschte Polaritat kann den Stereoeffekt
vermindern.
4. Lautsprecher mit der korrekten impedanz
verwenden. Die korrekte Impedanz ist an
der Riickplatte des RX-301BK/LBK ange-
geben.
5. Der Netzausgang liefert Spannung auch bei
abgschaltetem Geraét. Keine Komponenten
anschlieBen, deren Gesamt-Leistungsauf-
nahme den an der Riickplatte angegebenen
Wert iiberschreitet.

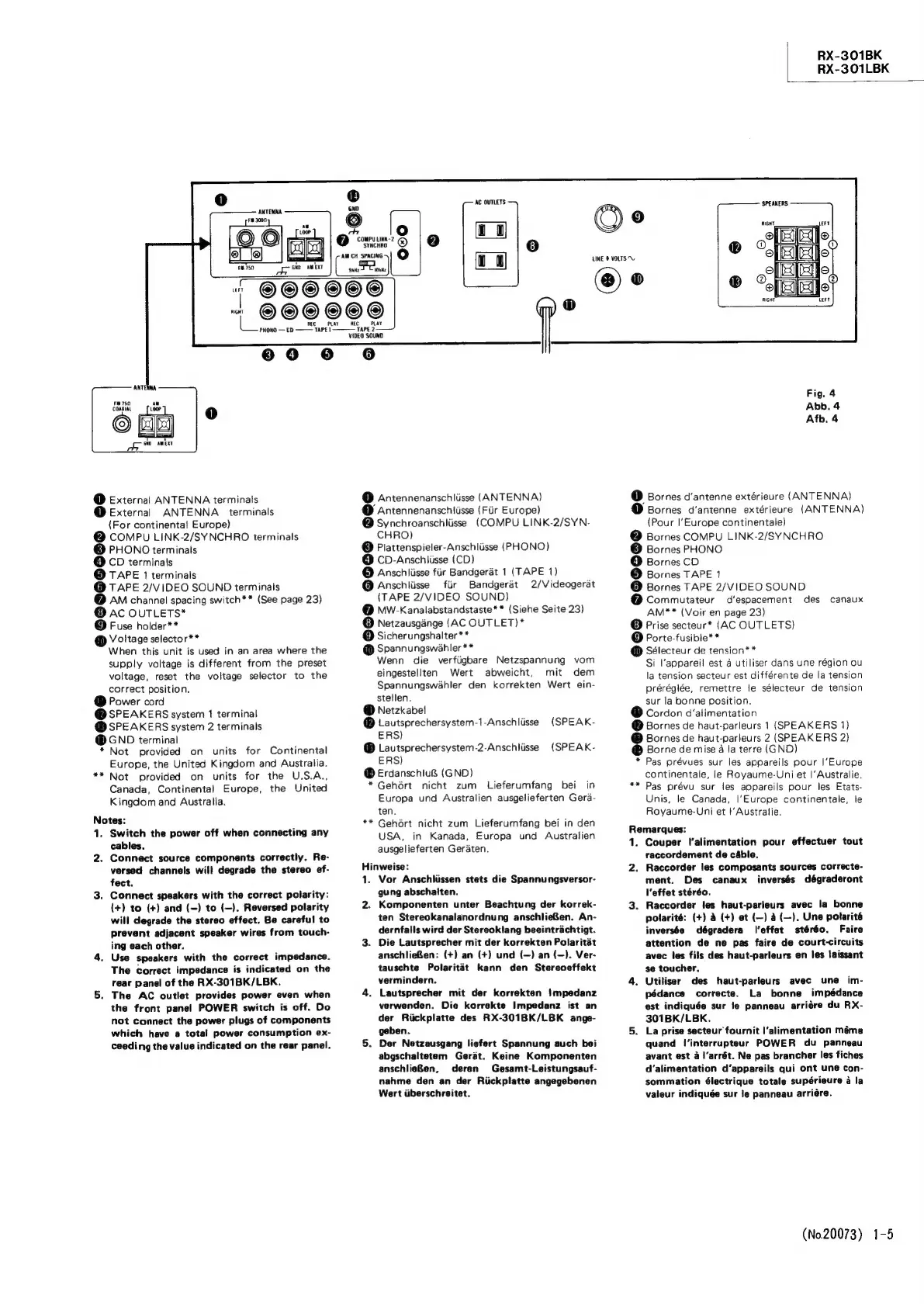

Fig. 4
Abb. 4
Afb. 4
0 Bornes d’antenne extérieure (ANTENNA)
Bornes d’antenne extérieure (ANTENNA)
(Pour I’Europe continentale)
@ Bornes COMPU LINK-2/SYNCHRO
® Bornes PHONO
4) Bornes CD
© Bornes TAPE 1
@ Bornes TAPE 2/VIDEO SOUND
Commutateur d’espacement des canaux
AM** (Voir en page 23)
© Prise secteur* (AC OUTLETS)
© Porte-fusible**
@ Sélecteur de tension**
Si l'appareil est a4 utiliser dans une région ou
ja tension secteur est différente de la tension
prérégiée, remettre le sélecteur de tension
sur la bonne position.
@® Cordon d‘alimentation
@ Bornes de haut-parleurs 1 (SPEAKERS 1)
4 Bornes de haut-parleurs 2 (SPEAKERS 2)
Borne de mise a la terre (GND)
* Pas prévues sur les appareils pour |’Europe
continentale, le Royaume-Uni et |’Australie.
Pas prévu sur les appareils pour les Etats-
Unis, le Canada, l'Europe continentale, te
Royaume-Uni et t’Australie.
4H
Remarques:
1. Couper lalimentation pour effectuer tout
raccordement de cable.
2. Raccorder les composants sources correcte-
ment. Des canaux inversés dégraderont
l'effet stéréo.
3. Raccorder les haut-parleurs avec la bonne
polarité: (+) 4 (+) et (—) a (—). Une potlarité
inversé6e dégradera l'effet stéréo. Faire
attention de ne pas faire de court-circuits
avec les fils des haut-parleurs en les laissant
se toucher.
4. Utiliser des haut-parleurs avec une im-
pédance correcte. La bonne impédance
est indiquée sur le panneau arriére du RX-
301BK/LBK.
5. La prise secteur fournit l’alimentation méme
quand I‘interrupteur POWER du panneau
avant est a l’arrét. Ne pas brancher les fiches
d’alimentation d’appareils qui ont une con-
sommation électrique totale supérieure a la
valeur indiquée sur le panneau arriére.
(No.20073) 1-5
