JVC RX-301BK - Page 6

RX-301BK
RX-301LBK

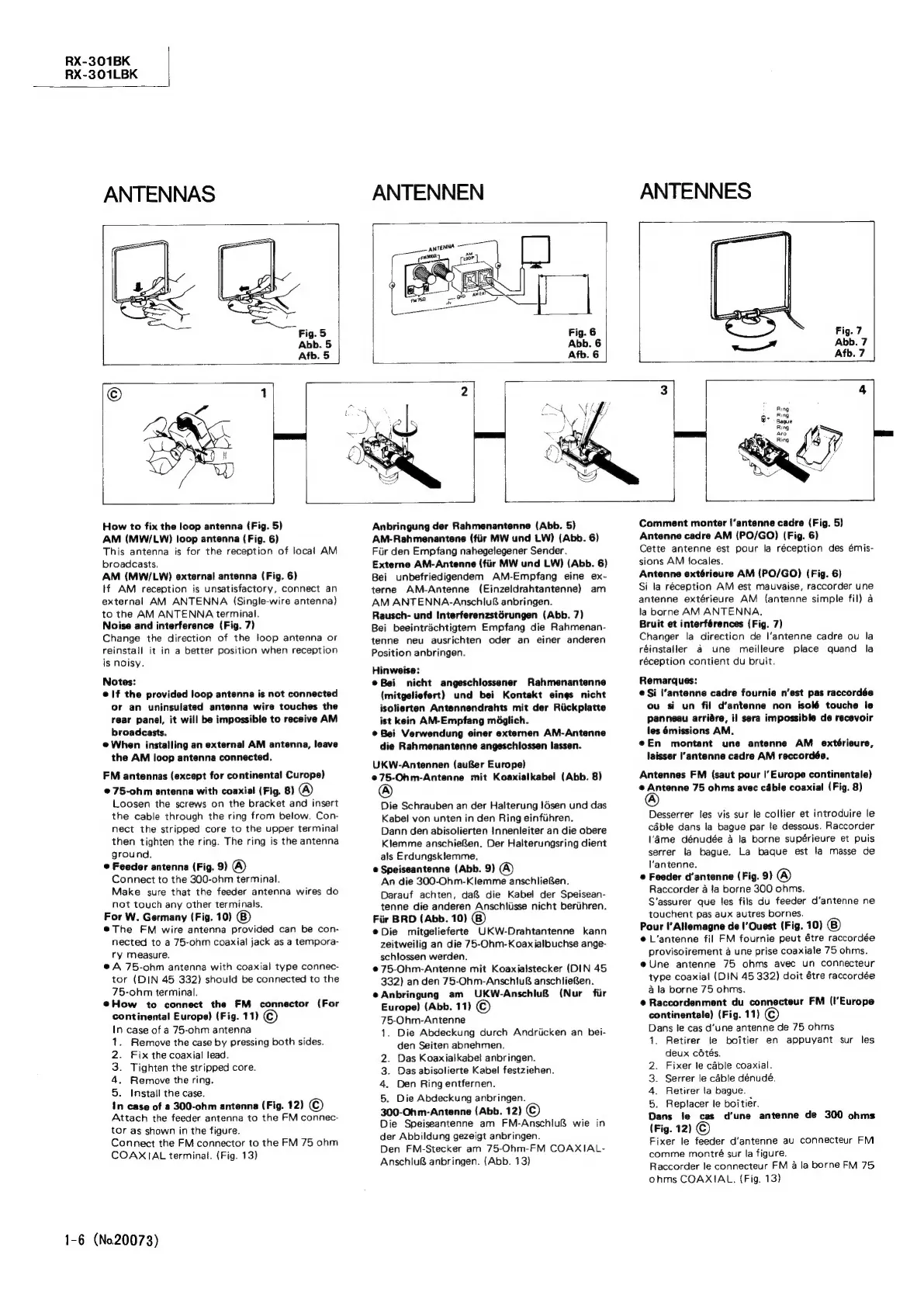

ANTENNAS
ANTENNEN
ANTENNES
Fig. 5 Fig. 6 Fig. 7
Abb. 5 Abb. 6 Abb. 7
Afb. 5 Afb. 6 Afb. 7 |
©
1
3
4
EEE)
a
How to fix the loop antenna (Fig. 5)
AM (MW/LW) loop antenna (Fig. 6)
This antenna is for the reception of local AM
broadcasts.
AM (MW/LW) external antenna (Fig. 6)
tf AM reception is unsatisfactory, connect an
external AM ANTENNA (Single-wire antenna)
to the AM ANTENNA terminal.
Noise and interference (Fig. 7)
Change the direction of the loop antenna or
reinstall it in a better position when reception
is noisy.
Notes:
e If the provided loop antenna is not connected
or an uninsulated antenna wire touches the
rear panel, it will be impossible to receive AM
broadcasts.
@ When installing an external AM antenna, leave
the AM loop antenna connected.
FM antennas (except for continental Curope)
@ 75-ohm antenna with coaxial (Fig. 8) @®
Loosen the screws on the bracket and insert
the cable through the ring from below. Con-
nect the stripped core to the upper terminal
then tighten the ring. The ring is the antenna
ground.
© Feeder antenna (Fig. 9) @)
Connect to the 300-ohm terminal.
Make sure that the feeder antenna wires do
not touch any other terminals.
For W. Germany (Fig. 10)
@The FM wire antenna provided can be con-
nected to a 75-ohm coaxial jack as a tempora-
ry measure.
@ A 75-ohm antenna with coaxial type connec-
tor (DIN 45 332) should be connected to the
75-ohm terminal.
@How to connect the FM connector (For
continental Europe) (Fig. 11) ©
In case of a 75-ohm antenna
Remove the case by pressing both sides.
Fix the coaxial lead.
Tighten the stripped core.
Remove the ring.
5. Install the case.
In case of a 300-ohm antenna (Fig. 12) ©
Attach the feeder antenna to the FM connec-
tor as shown in the figure.
Connect the FM connector to the FM 75 ohm
COAXIAL terminal. (Fig. 13)
PWN
1-6 (No.20073)
Anbringung der Rahmenantenne (Abb. 5)
AM-Rahmenantene (fiir MW und LW) (Abb. 6)
Fur den Empfang nahegelegener Sender.
Externe AM-Antenne (fiir MW und LW) (Abb. 6)
Bei unbefriedigendem AM-Empfang eine ex-
terne AM-Antenne (Einzeldrahtantenne) am
AM ANTENNA-Anschlu8 anbringen.
Rausch- und Interferenzstérungen (Abb. 7)
Bei beeintrachtigtem Empfang die Rahmenan-
tenne neu ausrichten oder an einer anderen
Position anbringen.
Hinweise:
©@Bei nicht angeschlossener Rahmenantenne
(mitgeliefert) und bei Kontakt eings nicht
isolierten Antennendrahts mit der Riickplatte
ist kein AM-Empfang mdglich.
@ Bei Verwendung einer externen AM-Antenne
die Rahmenantenne angeschlossen lassen.
UKW-Antennen (au8er Europe)
©75-Ohm-Antenne mit Koaxialkabel (Abb. 8)
Die Schrauben an der Halterung !6sen und das
Kabel von unten in den Ring einfiihren.
Dann den abisolierten innenleiter an die obere
Klemme anschieRen. Der Halterungsring dient
als Erdungsklemme.
© Speiseantenne (Abb. 9) (A)
An die 300-Ohm-Klemme anschlieBen.
Darauf achten, da& die Kabel der Speisean-
tenne die anderen Anschlisse nicht beriihren.
Fir BRD (Abb. 10)
@Die mitgelieferte UKW-Drahtantenne kann
zeitweilig an die 75-Ohm-Koaxialbuchse ange-
schlossen werden.
@75-Ohm-Antenne mit Koaxialstecker (DIN 45
332) an den 75-Ohm-AnschluB anschlieRen.
e@Anbringung am UKW-Anschlu8 (Nur fir
Europe) (Abb. 11) ©)
75-Ohm-Antenne
1. Die Abdeckung durch Andricken an bei-
den Seiten abnehmen.
2. Das Koaxialkabet anbringen.
3. Das abisolierte Kabel festziehen.
4. Den Ring entfernen.
5. Die Abdeckung anbringen.
300-Ohm-Antenne (Abb. 12)
Die Speiseantenne am FM-Anschiuf& wie in
der Abbildung gezeigt anbringen.
Den FM-Stecker am 75-Ohm-FM COAXIAL-
Anschlu& anbringen. (Abb. 13)
Comment monter |’antenne cadre (Fig. 5)
Antenne cadre AM (PO/GO) (Fig. 6)
Cette antenne est pour la réception des émis-
sions AM locales.
Antenne extérieure AM (PO/GO) (Fig. 6)
Si la réception AM est mauvaise, raccorder une
antenne extérieure AM (antenne simple fil) a
la borne AM ANTENNA.
Bruit et interférences (Fig. 7)
Changer la direction de l’antenne cadre ou la
réinstaller a une meilleure place quand la
réception contient du bruit.
Remarques:
@ Si l’‘antenne cadre fournie nest pas raccordée
ou si un fil d’antenne non isolé touche le
panneau arridre, il sera impossible de recevoir
les émissions AM.
e@En montant une antenne AM extérieure,
laisser I’antenne cadre AM reccordée,
Antennes FM (saut pour I’Europe continentale)
@ Antenne 75 ohms avec cable coaxial (Fig. 8)
Desserrer les vis sur le coltier et introduire le
cdble dans la bague par fe dessous. Raccorder
(‘Ame dénudée a la borne supérieure et puis
serrer la bague. La baque est la masse de
l'antenne.
© Feeder d’antenne (Fig. 9) @)
Raccorder a fa borne 300 ohms.
S‘assurer que les fils du feeder d‘antenne ne
touchent pas aux autres bornes.
Pour I’Allemagne de !‘Quest (Fig. 10)
e L’antenne fil FM fournie peut étre raccordée
provisoirement a une prise coaxiale 75 ohms.
@Une antenne 75 ohms avec un connecteur
type coaxial (DIN 45 332) doit étre raccordée
a la borne 75 ohms.
@ Raccordenment du connecteur FM (l'Europe
continentale) (Fig. 11) ©
Dans le cas d’une antenne de 75 ohms
Retirer le boitier en appuyant sur les
deux cdtés.
. Fixer le cable coaxial.
. Serrer le cable dénudé.
Retirer ia bague.
. Replacer le boitier.
Dans je cas d'une antenne de 300 ohms
(Fig. 12) ©
Fixer le feeder d'antenne au connecteur FM
comme montré sur la figure.
Raccorder le connecteur FM a la borne FM 75
ohms COAXIAL. (Fig. 13)
OWN
