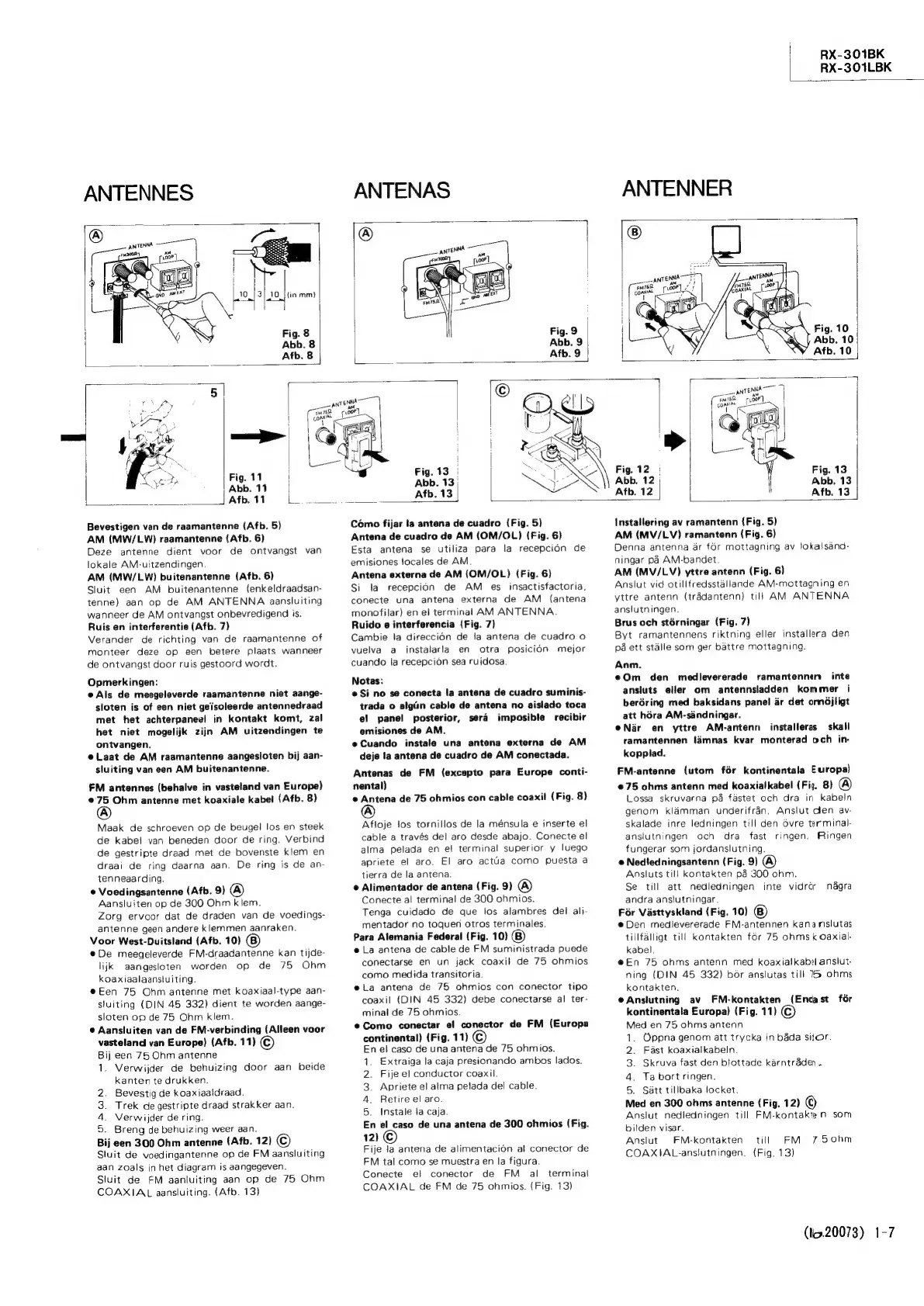

RX-301BK
RX-301LBK
ANTENNES
ANTENAS
ANTENNER
10
}{in
mm}
a
H
ANTENNA
es
Fig.
8
Abb.
8
Afb.
8
5
(3
Fig.
11
Abb.
11
is
ae
|
Afb.
11
oe
aM
100F]
|
Fig.
13
|
Abb.
13,
Afb.
13
Fig.
12
|
Abb.
12
|
Atb.
12
|
Bevestigen
van
de
raamantenne
(Afb.
5)
AM
(MW/LW)
raamantenne
(Afb.
6)
Deze
antenne
dient
voor
de
ontvangst
van
lokale
AM-uitzendingen.
AM
(MW/LW)
buitenantenne
(Afb.
6)
Sluit
een
AM
buitenantenne
(enkeldraadsan-
tenne)
aan
op
de
AM
ANTENNA
aansluiting
wanneer
de
AM
ontvangst
onbevredigend
is.
Ruis
en
interferentie
(Afb.
7)
Verander
de
richting
van
de
raamantenne
of
monteer
deze
op
een
betere
plaats
wanneer
de
ontvangst
door
ruis
gestoord
wordt.
Opmerkingen:
Als
de
meegeleverde
raamantenne
niet
aange-
sloten
is
of
een
niet
geisoleerde
antennedraad
met
het
achterpaneel
in
kontakt
komt,
zal
het
niet
mogelijk
zijn
AM
uitzendingen
te
ontvangen.
@Laat
de
AM
raamantenne
aangesloten
bij
aan-
sluiting
van
een
AM
buitenantenne.
FM
antennes
(behalve
in
vasteland
van
Europe)
@75
Ohm
antenne
met
koaxiale
kabel
(Afb.
8)
Maak
de
schroeven
op
de
beugel
los
en
steek
de
kabel
van
beneden
door
de
ring.
Verbind
de
gestripte
draad
met
de
bovenste
kiem
en
draai
de
ring
daarna
aan.
De
ring
is
de
an-
tenneaarding.
#
Voedingsantenne
(Afb.
9)
@)
Aansluiten
op
de
300
Ohm
klem.
Zorg
ervoor
dat
de
draden
van
de
voedings-
antenne
geen
andere
klemmen
aanraken.
Voor
West-Duitsland
(Afb.
10)
@De
meegeleverde
FM-draadantenne
kan
tijde-
lijk
aangesloten
worden
op
de
75
Ohm
koaxiaalaanstuiting.
@Een
75
Ohm
antenne
met
koaxiaal-type
aan-
stuiting
(DIN
45
332)
dient
te
worden
aange-
sloten
op
de
75
Ohm
klem.
e
Aansluiten
van
de
FM-verbinding
(Alleen
voor
vasteland
van
Europe)
(Afb.
11)
©
Bij
een
75
Ohm
antenne
1.
Verwijder
de
behuizing
door
aan
beide
kanten
te
drukken.
2.
Bevestig
de
koaxiaaldraad.
3.
Trek
de
gestripte
draad
strakker
aan.
4.
Verwijder
de
ring.
oO
5
.
Breng
de
behuizing
weer
aan.
Bij
een
300
Ohm
antenne
(Afb.
12)
©
Sluit
de
voedingantenne
op
de
FM
aansluiting
aan
zoals
in
het
diagram
is
aangegeven.
Sluit
de
FM
aanluiting
aan
op
de
75
Ohm
COAXIAL
aansluiting.
(Afb.
13)
Como
fijar
ta
antena
de
cuadro
(Fig.
5)
Antena
de
cuadro
de
AM
(OM/OL)
(Fig.
6)
Esta
antena
se
utiliza
para
la
recepcion
de
emisiones
locales
de
AM.
Antena
externa
de
AM
(OM/OL)
(Fig.
6)
Si
la
recepcion
de
AM
es
insactisfactoria,
conecte
una
antena
externa
de
AM
(antena
monofilar)
en
el
terminal
AM
ANTENNA.
Ruido
e
interferencia
(Fig.
7)
Cambie
la
direccidn
de
la
antena
de
cuadro
o
vuelva
a
instalarla
en
otra
posicion
mejor
cuando
la
recepcion
sea
ruidosa.
Notas:
e
Si
no
se
conecta
la
antena
de
cuadro
suminis-
trada
o
algin
cable
de
antena
no
aislado
toca
el
panel
posterior,
sera
imposible
recibir
emisiones
de
AM.
e
Cuando
instale
una
antena
externa
de
AM
deje
!a
antena
de
cuadro
de
AM
conectada.
Antenas
de
FM
(excepto
para
Europe
conti-
nental)
@
Antena
de
75
ohmios
con
cable
coaxil
(Fig.
8)
Afioje
jos
tornillos
de
la
ménsula
e
inserte
el
cable
a
través
del
aro
desde
abajo.
Conecte
el
alma
pelada
en
el
terminal
superior
y
luego
apriete
el
aro.
El
aro
acta
como
puesta
a
tierra
de
la
antena.
@
Alimentador
de
antena
(Fig.
9)
@®
Conecte
al
terminal
de
300
ohmios.
Tenga
cuidado
de
que
los
alambres
det
ali-
mentador
no
toquen
otros
terminales.
Para
Alemania
Federal
(Fig.
10)
e
La
antena
de
cable
de
FM
suministrada
puede
conectarse
en
un
jack
coaxil
de
75
ohmios
como
medida
transitoria.
ela
antena
de
75
ohmios
con
conector
tipo
coaxil
(DIN
45
332)
debe
conectarse
al
ter-
minal
de
75
ohmios.
@Como
conectar
e!
conector
de
FM
(Europa
continental)
(Fig.
11)
©
En
el
caso
de
una
antena
de
75
ohmios.
1.
Extraiga
la
caja
presionando
ambos
lados.
2.
Fije
el
conductor
coaxil.
3.
Apriete
el
alma
pelada
del
cable.
4.
Retire
el
aro.
5.
Instale
ta
caja.
En
el
caso
de
una
antena
de
300
ohmios
(Fig.
12)
Fije
ja
antena
de
alimentacion
al
conector
de
FM
tal
como
se
muestra
en
la
figura.
Conecte
el
conector
de
FM
al
terminal
COAXIAL
de
FM
de
75
ohmios.
(Fig.
13)
Installering
av
ramantenn
(Fig.
5)
AM
(MV/LV)
ramantenn
(Fig.
6)
Denna
antenna
ar
fdr
mottagning
av
lokaisand-
ningar
pa
AM-bandet.
AM
(MV/LV)
yttre
antenn
(Fig.
6)
Anslut
vid
otillfredsstallande
AM-mottagning
en
yttre
antenn
(tradantenn)
till
AM
ANTENNA
anslutningen.
Brus
och
stérningar
(Fig.
7)
Byt
ramantennens
riktning
eller
installera
den
pa
ett
stalle
som
ger
battre
mottagning.
Anm.
eOm
den
medlevererade
ramantennen
inte
ansluts
eller
om
antennsladden
kommer
i
berdring
med
baksidans
panel
ar
det
ormdjligt
att
hora
AM-sandningar.
eNdr
en
yttre
AM-antenn
installeras
skall
ramantennen
lémnas
kvar
monterad
och
in-
kopplad.
FM-antenne
(utom
fér
kontinentala
Europa)
¢75
ohms
antenn
med
koaxialkabel
(Fig.
8)
@
Lossa
skruvarna
pa
fastet
och
dra
in
kabeln
genom
klamman
underifran.
Anslut
den
av-
skalade
inre
ledningen
till
den
6vre
terminal-
ansiutningen
och
dra
fast
ringen.
Ringen
fungerar
som
jordanslutning.
Nedledningsantenn
(Fig.
9)
@)
Ansluts
till
kontakten
pa
300
ohm.
Se
till
att
nedledningen
inte
vidror
andra
anslutningar.
Fér
Vasttyskland
(Fig.
10)
@
Den
medlevererade
FM-antennen
kana
nslutas
tillfalligt
till
kontakten
for
75
ohms
k
Caxial-
kabel.
@En
75
ohms
antenn
med
koaxialkabel
anslut-
ning
(DIN
45
332)
bor
ansiutas
till
7
ohms
kontakten.
eAnsiutning
av
FM-kontakten
(Encast
for
kontinentala
Europa)
(Fig.
11)
©)
Med
en
75
ohms
antenn
.
Oppna
genom
att
trycka
in
bada
sidor.
Fast
koaxialkabeln.
.
Skruva
fast
den
blottade
karntraden
.
Ta
bort
ringen.
5.
Satt
tillbaka
locket.
Med
en
300
ohms
antenne
(Fig,
12)
©
Anslut
nedledningen
till
FM-kontak
nm
som
bilden
visar.
Ansiut
FM-kontakten
till
FM
7
50hm
COAXIAL-ansiutningen.
(Fig.
13)
nagra
Swons
(t».20073)
