I-9
Italiano
19

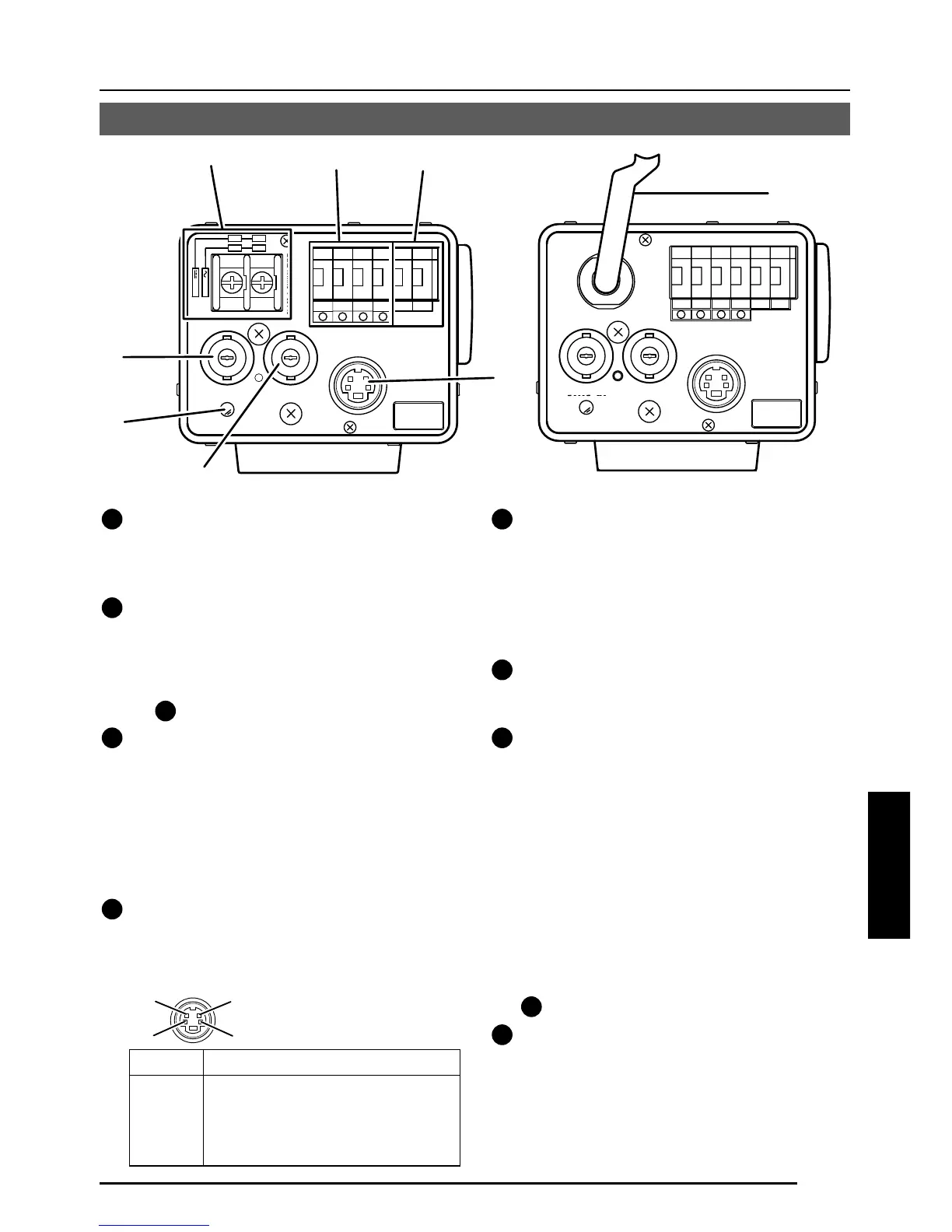

Terminali di ingresso dell’alimentazione [DC 12V, AC 24V]
(TK-C1480BE)
Questi terminali consentono l’ingresso
dell’alimentazione a 12 V c.c. o a 24 V c.a.
20
Terminali di collegamento dei segnali di
controllo [TX+A, TX-B, RX+C, RX-D]
Questi terminali consentono l’ingresso di
segnali con caratteristiche elettriche conformi
agli standard EIA/TIA RS-422A oppure RS-485.

17
interruttore RX. TERM.
21
Terminali delle uscite ausiliarie [AUX, GND]
Se si verificano variazioni all’interno delle aree
impostate sulla schermata MOTION DETECTING
(RILEVAM. MOVIMENTO), questi terminali
emettono dei segnali ( la pagina 30).
[Segnale basso Collettore aperto.
Voltaggio Massimo 30V, Corrente 30
mA.]
22
Connettore dell’uscita Y/C [Y/C OUT]
Questo terminale a 4 pin consente l’uscita
dei segnali di luminanza e crominanza.
• Configurazione dei pin del connettore Y/C OUT
23
Connettore di uscita del segnale video
[VIDEO OUT]
Questo connettore BNC permette l’uscita
di un segnale video composito. Esso
deve essere collegato al connettore
dell’ingresso video di un monitor, di un
commutatore e così via.
24
Spia dell’alimentazione [POWER]
Questa spia si accende quando la
telecamera è alimentata.
25
Connettore di ingresso dei segnali di
sincronizzazione [SYNC IN]
Questo connettore BNC accetta in
ingresso segnali di sincronizzazione
esterni del tipo video composito (VBS) o
a impulso nero (BB).
Quando su questo connettore è presente
un segnale di sincronizzazione in ingresso,
il funzionamento della telecamera viene
automaticamente sincronizzato con il
segnale di sincronizzazione esterno.
Per terminare questo connettore su 75 Ω,
portare su ON l’interruttore EXT.TERM
14
.
26
Cavo di alimentazione (TK-C1481BEG)
Collegare alla presa commerciale a 230
V in c.a.
Pin n. Segnale
1 GND
2 GND
3 Luminanza (Y)
4 Crominanza (C)
4
2
3
1
TK-C1480BE TK-C1481BEG
DC12V
AC24V
Y/C OUT
SYNC IN
POWER
VIDEO OUT
SEE INST-
RUCTION
MANUAL
+
-
12
CLASS 2 ONLY(U TYPE) ISOLATED POWER ONLY (E TYPE)
TX + TX -
RX + RX -
AUX
GND
A
B
CD
⁄
)
(
fi
›
¤
‹
Y/C OUT
SYNC IN
POWER
VIDEO OUT
SEE INST-
RUCTION
MANUAL
TX + TX -
RX + RX -
AUX
GND
A
B
CD
fl
