I-12
COLLEGAMENTO/INSTALLAZIONE
SET
MENU
CAMERA
SETUP
EXT TERM-OFF
INT/GL
DUPLEX
RX TERM-OFF
IOT USED
ON
LL
SIMPLEX
ON
VIDEO
DC
ALC
LEVEL
Av Pk
L H

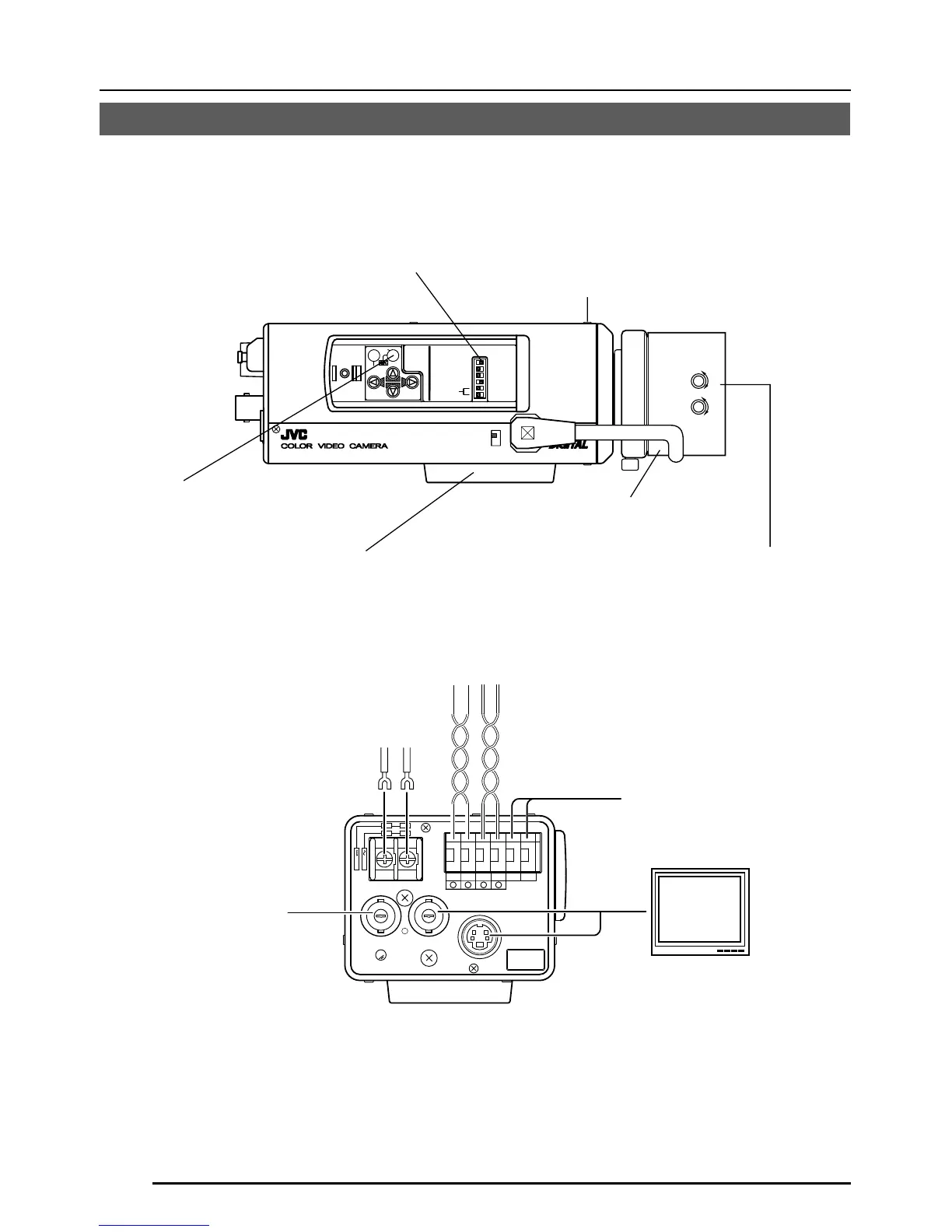

Eseguire i collegamenti/l’installazione secondo le procedure descritte nel seguito.
Prima di eseguire i collegamenti, spegnere (OFF) tutte le attrezzature da utilizzare.
1.
Montaggio dell’obiettivo
( la pagina 13)
4.
Impostazione degli interruttori
( la pagina 11)
6.
Regolazione della messa a fuoco posteriore
( la pagina 19)
5.
Regolazione dell’obiettivo
( la pagina 18)
7.
Regolazione automatica del controllo
del bilanciamento del bianco
( la pagina 20)
3.
Montaggio della telecamera
( la pagina 16)
Verso sistemi di controllo come
l’unità RM-P2580
Ai terminali di allarme come
gli interruttori
Monitor
2.
Collegamenti
( la pagina 14)
Alimentazione a
12 V c.c. / 24 V c.a.
Procedure
Generatore genlock dei
segnali di sincronizzazione
Questo è un esempio di collegamento del modello TK-C1480BE.
TK-C1481BEG ( la pagina 14)
DC12V
AC24V
CLASS 2 ONLY(U TYPE)
ISOLATED POWER ONLY
(E TYPE)
TX
+
TX
-
RX
+
RX
-
AUX
Y/C OUT
SYNC IN
POWER
VIDEO OUT
GND
A
B
CD
SEE INST-
RUCTION
MANUAL
1
+
-
