F-14
RACCORDEMENTS/INSTALLATION

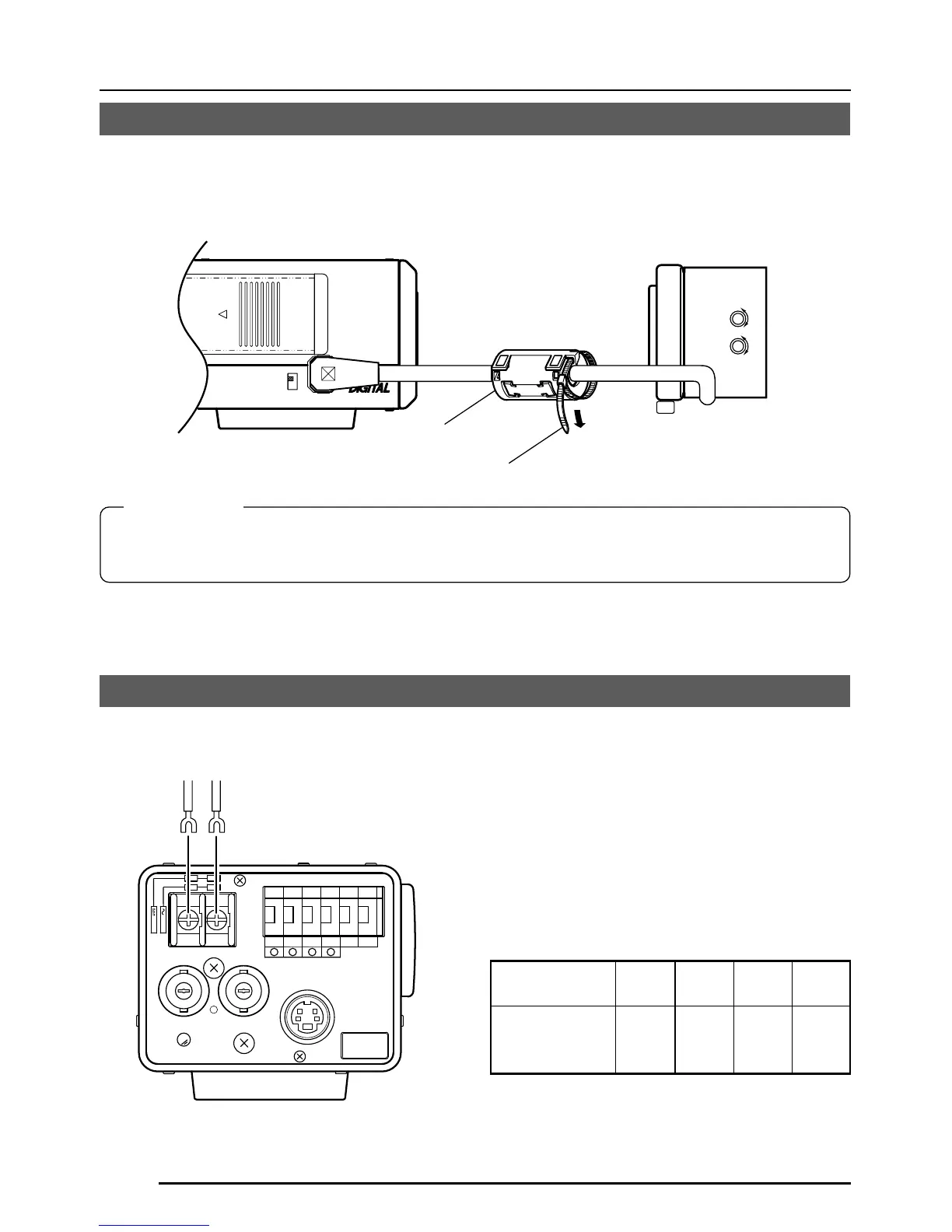

Installation du tore de ferrite
Pour conserver la compatibilité électromagnétique, utiliser les tores de ferrite fournis lors du
raccordement de l’objectif.
Remarques:
Installer les tores de ferrite à 50 mm maximum des connecteurs latéraux de la caméra.
(Fixer le tore de ferrite avec le collier de serrage fourni.)
Objectif à diaphragme vidéo
(ou objectif à diaphragme-
galvanométrique)
Tore de ferrite
Raccorder l’alimentation CC 12 V ou CA 24
V aux prises DC 12V/AC 24V. Pour éviter
toute erreur de raccordement, il est
recommandé d’utiliser des plaques à cosse
terminale pour les raccordements.
Le tableau suivant donne les distances et les
câbles de raccordement, à condition toutefois
que l’on utilise des câbles VVF (câbles à gaine
de vinyle isolée au vinyle) à 2 conducteurs.
Rallonge maximale
(référence)
Diamètre de
conducteur
100 m 260 m 410 m 500 m
Dia. Dia. Dia. Dia.
1,0 mm 1,6 mm 2,0 mm 2,6 mm
et plus et plus et plus et plus
Raccordements sur le panneau arrière
Alimentation
TK-C1480BE (CC 12V ou CA 24 V)
Serre-fils
DC12V
AC24V
CLASS 2 ONLY(U TYPE)
ISOLATED POWER ONLY
(E TYPE)
TX
+
TX
-
RX
+
RX
-
AUX
Y/C OUT
SYNC IN
POWER
VIDEO OUT
GND
A
B
CD
SEE INST-
RUCTION
MANUAL
1
+
-
2
VIDEO
DC
IRIS
ALC
LEVEL
Av Pk
L H
