MEMO
• Si l’on utilise des câbles minces (c.-à-d. à haute résistance), il se produira une baisse de
tension importante lorsque l’appareil atteindra sa consommation maximale. Utiliser un
câble épais de façon à maintenir la baisse de tension sur le côté caméra en-dessous de
10%, ou rapprocher l’alimentation de la caméra. S’il se produit des baisses de tension
pendant le fonctionnement, les performances seront instables.
• Fixer les conducteurs de câble de façon qu’ils n’entrent pas en contact avec les fils de
prévention de chute.
• Ne pas alimenter l’appareil sur une alimentation CC de 12 V et une alimentation CA de 24 V
en même temps.
• Si l’on utilise une alimentation CC de 12 V, s’assurer que les polarités des câbles sont correctes.
• L’alimentation CA de 24 V devra respecter l’impératif suivant :

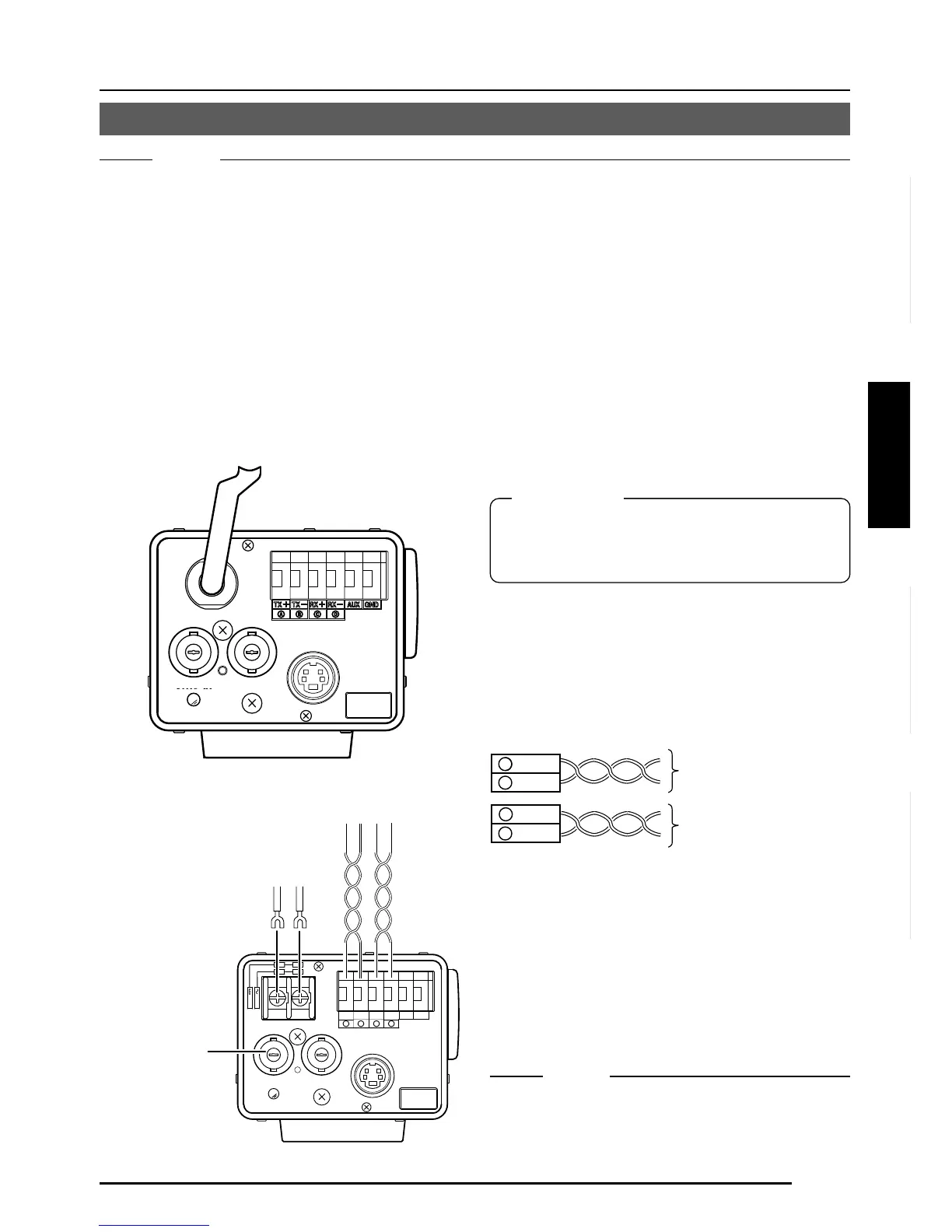

TK-C1480BE Alimentation isolée seulement
TK-C1481BEG (AC 230 V)
Raccordez le câble d’alimentation à une prise
secteur de 230 V.
Attention:
Lorsque vous utilisez la caméra, installez
l’appareil à proximité de la prise secteur de
façon à pouvoir débrancher le câble facilement.
Vers les systèmes de
commande, par exemple la
télécommande RM-P2580
Alimentation CC
12 V ou CA 24 V
Générateur de
signal de
synchronisation
de verrouilleur de
synchronisation
TK-C1480BE
Câbles de signal de commande
On ne raccordera ces câbles que si la caméra
doit être pilotée avec des signaux RS-442A
ou RS-485. Il est recommandé d’utiliser des
câbles à paire torsadée à 4 conducteurs de
calibre 0,65. Avec ces câbles, la distance de
rallonge maximale est de 1.200 m.
Raccordement du verrouilleur de synchronisation
Avec certains systèmes, lorsque le signal de
synchronisation externe est un signal vidéo
composite ou un signal de noir codé, le
verrouillage de synchronisation par application
d’une entrée de synchronisation externe
nécessitera un réglage de la phase horizontale
(H PHASE) et/ou de la phase couleur (SC
COARSE).
MEMO
• Le verrouillage de synchronisation n’est pas
possible avec un signal renfermant trop de
sautillements, par exemple le signal de lecture
d’un magnétoscope ou d’un vidéodisque.
• Pour les détails, consulter un revendeur JVC agréé.
Raccorder à l’autre
côté en paires,
comme ceci.
Raccorder à l’autre
côté en paires,
comme ceci.
A
B
TX+
TX
-
C
D
RX+
RX
-
Y/C OUT
SYNC IN
POWER
VIDEO OUT
SEE INST-
RUCTION
MANUAL
DC12V
AC24V
CLASS 2 ONLY(U TYPE)
ISOLATED POWER ONLY
(E TYPE)
TX
+
TX
-
RX
+
RX
-
AUX
Y/C OUT
SYNC IN
POWER
VIDEO OUT
GND
A
B
CD
SEE INST-
RUCTION
MANUAL
1
+
-
2
