JVC TK-C1480B - COLLEGAMENTO;INSTALLAZIONE Sistemi RM-P2580

I-10
REC
PLAY
FFREW
REVERSE
PAUSE/
STILL
REC
CHECK
STOP/EJECT
COUNT/
CLOCK
TIME
MODE
TIMER
REC
AL/PL
RESET
MENU
VIDEO CASSETTE RECORDER
SHIFT/TRACKING
SET/V.LOCK
RESET
/CANCEL
OPERATE
SR-L910
OPE. LOCK
1
TO CAMERA
TO CAMERA
DATA I / O
DATA I / O
RX
RX
+
RX
RX
-
TX
TX
+
TX
TX
-
COM
COM
1 2 3 4 5 6 7 8 COM
COM
9/1
9/1
10/2
10/2
11/3
11/3
12/4
12/4
13/5
13/5
14/6
14/6
15/7
15/7
16/8
16/8
COM
COM
COM
COM
COM
COM
CAMERA
CAMERA
SW
SW
UNIT
UNIT
ALARM
ALARM
AUTO
AUTO
431 2 875 6
2 3 4 5 6 7
8
1
MONITOR
MONITOR
OUTPUT
MONITOR
MONITOR
SERIAL-2
SERIAL-2
SERIAL-1
SERIAL-1
VIDEO INPUT
VIDEO INPUT
VIDEO OUTPUT
OUTPUT
2
1
ON
2 3 4 5 6 7
8
POWER
OFF
ON
AC INPUT
ALC
LEVEL
Av Pk
L H
ALC
LEVEL
Av Pk
L H
ALC
LEVEL
Av Pk
L H
•••••
CAMERA
Unità di controllo
a distanza
RM-P2580
VCR temporizzato
MONITOR
USCITA SW
TELECAMERA
VIDEO IN
COM
TO CAMERA
MONITOR
OUTPUT 2
MONITOR
OUTPUT1

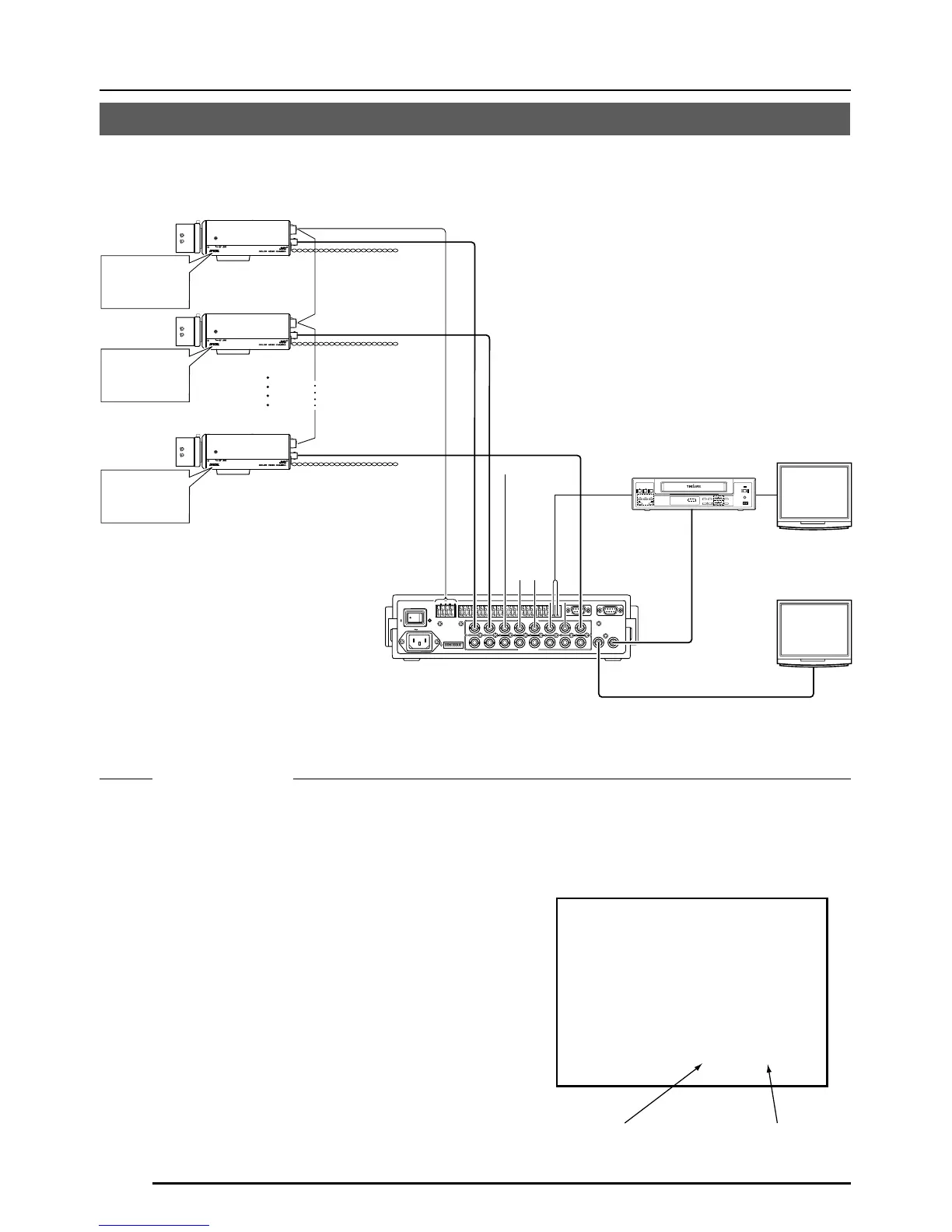

COLLEGAMENTO/INSTALLAZIONE
Sistemi RM-P2580
 Sistemi comprendenti fino a 8 telecamere
Telecamera
TK-C1480B
Telecamera
TK-C1480B
Telecamera
TK-C1480B
Telecamera 1
Telecamera 2
Telecamera 8
Cavo dei segnali di controllo
Cavo dei segnali video
Cavo di
alimentazione
Questo è un esempio di collegamento del modello TK-C1480BE.
Quando si effettua il controllo con sistemi diversi dall’unità RM-P2580, eseguire le impostazioni corrette
servendosi degli interruttori e delle schermate dei menu appropriati ai sistemi utilizzati ( la pagina 12).
PROT OOLDUPLEXID-05C :
ID telecamera: 1
(Menu a video)
RX.TERM: OFF
(Interruttore)
ID telecamera: 2
(Menu a video)
RX.TERM: OFF
(Interruttore)
ID telecamera: 8
(Menu a video)
RX.TERM: ON
(Interruttore)
PROMEMORIA
•
Quando si aziona il sistema mediante RM-P2580, è possibile collegare e utilizzare più telecamere
(fino a 8) servendosi di un solo cavo dei segnali di controllo. Pertanto, eventuali errori di impostazione
dell’interruttore di una sola telecamera provocano un funzionamento errato di tutto il sistema.
• Verificare a video che gli interruttori siano impostati come segue.
q Verificare che il monitor visualizzi l immagini provenienti
dalla telecamera da controllare.
w Disattivare (OFF) e riattivare (ON) l’alimentazione a
24 V c.a. della telecamera da controllare.
e La telecamera effettua le operazioni di inizializzazione
e sul monitor compaiono scritte simili a quelle mostrate
nell’illustrazione a destra.
r Verificare che siano visualizzate le indicazioni DUPLEX
e ID-□□ e che il numero di ID sia corretto (esso deve
coincidere con quello del terminale VIDEO INPUT
(INGRESSO VIDEO) presente sul pannello posteriore
dell’unità RM-P2580 cui la telecamera è collegata).
t Se l’ID della telecamera è errato, impostarlo
nuovamente.
24 V
c.a. o
12 V
c.c.
SW
MONITOR
Schermata MONITOR
(Nell’esempio, l’ID telecamera è 05.)
Deve comparire la
scritta DUPLEX.
Nella parte □□ di ID-□□
deve comparire il numero
corretto.
24 V
c.a. o
12 V
c.c.
24 V
c.a. o
12 V
c.c.
