S-14
CONEXIÓN/INSTALACIÓN
Conecte la fuente de alimentación de 12V
CC o de 24V CA a los terminales DC 12V/
AC 24V. Para evitar errores de conexión o la
desconexión de un cable, se recomienda
utilizar una placa de aletas para las
conexiones.
En la tabla siguiente se muestran las
distancias de conexión y los cables de
conexión aplicables en el caso de que se
utilicen cables VVF (cables aislados con vaina
de vinilo) de 2 conductores.
Extensión máxima
(referencia)
Diámetro del
conductor
100 m 260 m 410 m 500 m
1,0φmm 1,6φmm 2,0φmm 2,6φmm
y másy másy másy más
Conexiones en la parte trasera
 Fuente de alimentación
TK-C1480BE (DC 12 V or AC 24 V)

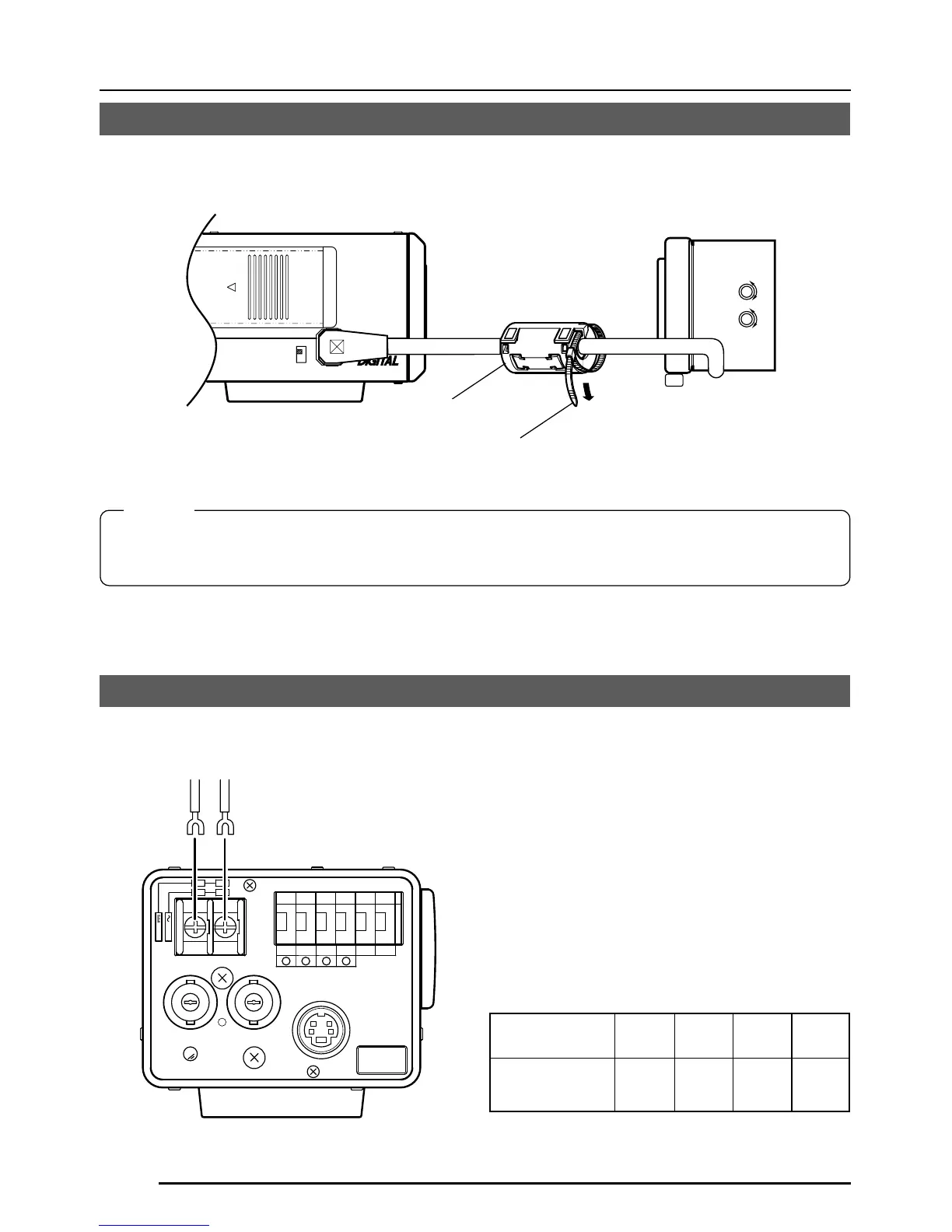

Instalación del núcleo de ferrita
Para retener la compatibilidad electromagnética, utilice núcleos de ferrita cuando efectúe la
conexión con el objetivo.
Notas:
Instale el núcleo de ferrita a menos de 50 mm de los conectores del lado de la cámara.
(Sujete el núcleo de ferrita con la abrazadera suministrada)
Objetivo de iris de vídeo
VIDEO
DC
IRIS
ALC
LEVEL
Av Pk
L H
Núcleo de ferrita
Abrazadera del cable
DC12V
AC24V
CLASS 2 ONLY(U TYPE) ISOLATED POWER ONLY (E TYPE)
TX + TX -
RX + RX -
AUX
Y/C OUT
SYNC IN
POWER
VIDEO OUT
GND
A
B
CD
SEE INST-
RUCTION
MANUAL
1
+
-
2
