Montage de l’objectif
VIDEO
DC
IRIS
VIDEO
DC
3
42
1

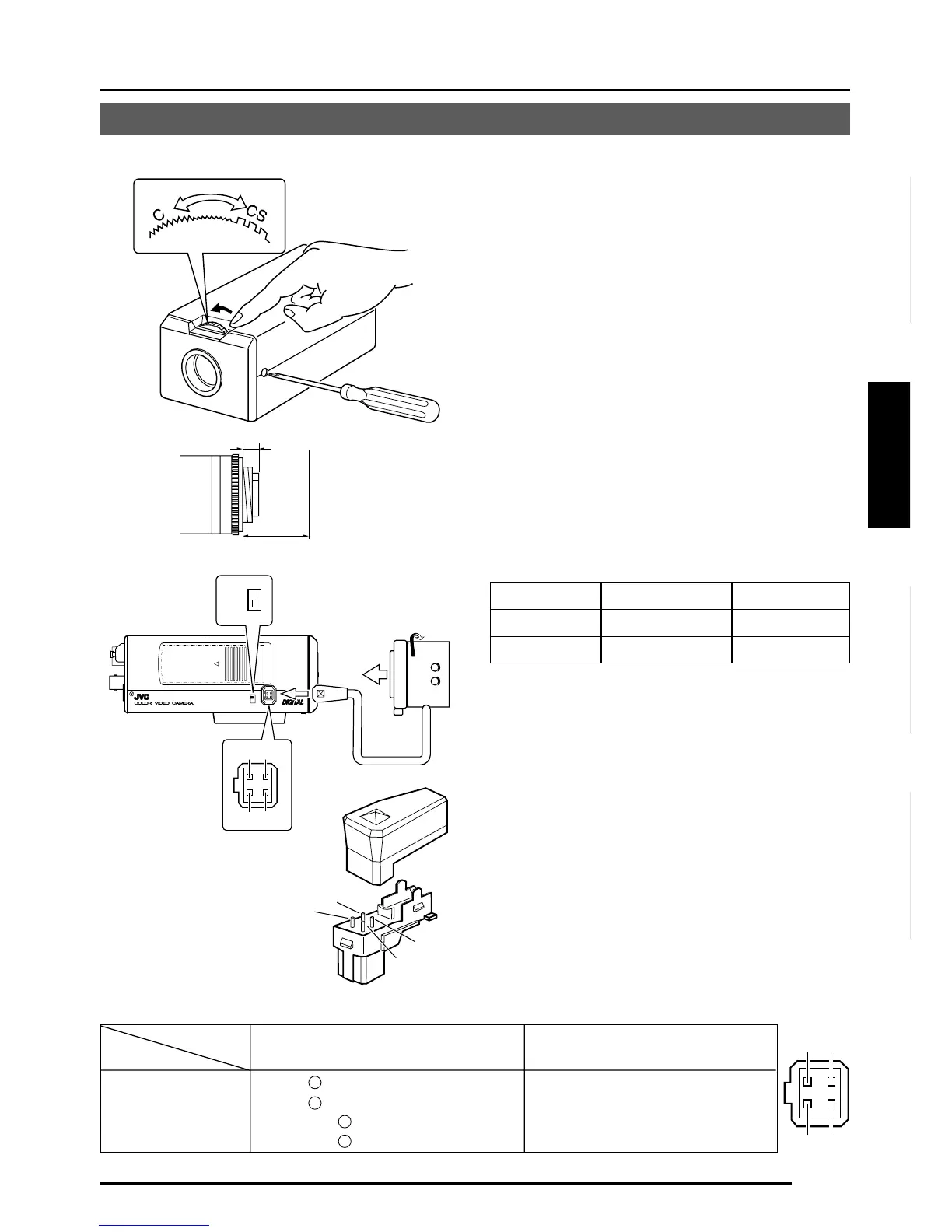

Monter l’objectif en procédant comme indiqué ci-dessous.
Indicateurs des 4 broches
1. Avant de monter l’objectif, vérifier si c’est
un objectif à monture C ou à monture CS.
Pour changer de méthode de monture
d’objectif, desserrer la vis de verrouillage
de la mise au point arrière (M2,6) à l’aide
d’un tournevis à tête Phillips, tourner la
bague de réglage de la mise au point
arrière avec les doigts ou avec un tournevis,
et changer de méthode de montage.
La dimension (b) de l’objectif qui est
représentée sur le schéma doit être
comme indiqué dans le tableau ci-
dessous. Si (b) dépasse la valeur du
tableau, cela risque d’endommager
l’intérieur de la caméra ou de rendre le
montage impossible ; ne jamais utiliser
des objectifs de ce genre. Ne pas fixer
d’objectif à monture C lorsqu’on utilise
une monture CS.
Le repère F représente un foyer.
2. Monter l’objectif sur la caméra en
tournant l’objectif dans le sens des aigu-
illes d’une montre. Régler sa position.
3. Si l’on utilise un objectif à diaphragme
automatique avec amplificateur EE, tourner
le commutateur vers le côté “VIDEO”. Si
l’objectif n’a pas d’amplificateur EE, tourner
le commutateur vers le côté “DC”.
4. Si l’objectif possède un mécanisme de
diaphragme automatique, raccorder le
câble de l’objectif après avoir vérifier la
disposition des broches.
Si le câble de l’objectif posssède une
fiche d’un type différent, utiliser la fiche
à 4 broches fournie.
Objectif Tirage optique (c) Dimension (b)
Objectif à monture C 17,526 mm 10 mm ou moins
Objectif à monture CS 12,5 mm 5,5 mm ou moins
1
3
4
2
B
F
L
O
C
K
1
3
2
4
(b)
(c)
F
Objectif DC IRIS VIDEO IRIS
No. de broche (ne renferme pas d’amplificateur EE) (renferme un amplificateur EE)
1 Frein
–
9 V [max. 50 mA]
2 Frein
+
NC
3 Conduite
+
VIDEO
4 Conduite
–
TERRE
