• Se si utilizzano cavi sottili (vale a dire con una resistenza elevata), quando il consumo
dell’unità è massimo si verificano notevoli cadute di tensione. Per evitare che la caduta di
tensione dal lato della telecamera superi il 10%, utilizzare cavi spessi o collocare
l’alimentatore vicino alla telecamera. Se durante il funzionamento si verificano cadute di
tensione, le prestazioni risultano instabili.
• Fissare i conduttori dei cavi in modo che essi non entrino in contatto con i fili di prevenzione
delle cadute.
• Non collegare contemporaneamente gli ingressi di alimentazione a 12 V c.c. e a 24 V c.a.
• Quando si utilizza una sorgente di alimentazione a 12 V c.c., accertarsi che la polarità dei
cavi sia corretta.
• L’alimentazione a 24 V in c.a. deve essere conforme a quanto segue:
TK-C1480BE Solo alimentazione isolata
TK-C1481BEG (AC 230V)
Collegare il cavo dell’alimentazione alla presa
di rete domestica a 230 V in c.a.
Attenzione:
Quando si utilizza questa videocamera, la presa
di rete deve essere installata vicino
all’apparecchio, in modo da poter scollegare
facilmente l’alimentazione

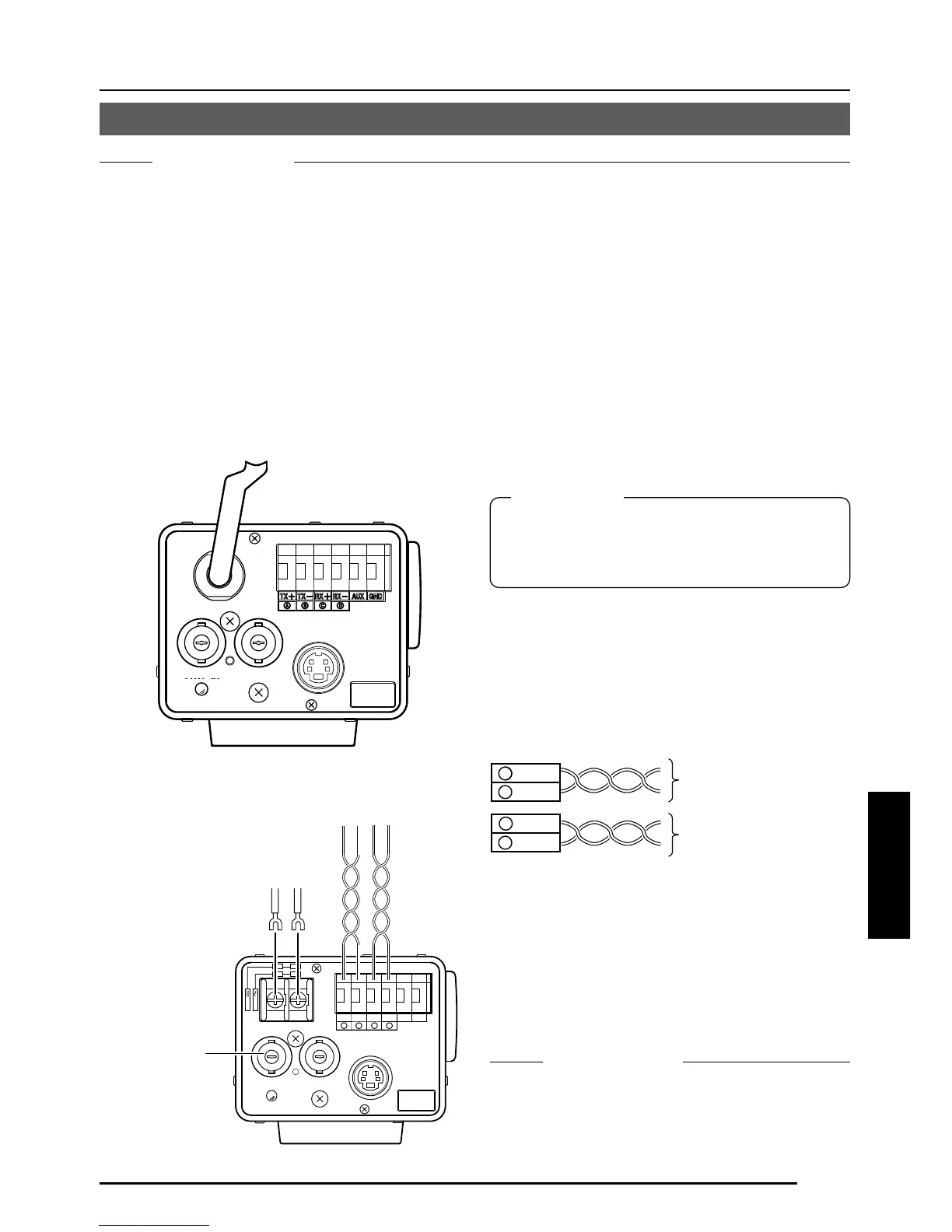

Collegamento genlock
Con determinati sistemi, quando il segnale
di sincronizzazione esterno è dei tipi video
composito o a impulso nero, l’uso di
collegamenti genlock mediante l’applicazione
di ingressi di sincronizzazione esterni richiede
una regolazione della fase orizzontale (H
PHASE) e della fase di colore (SC COARSE).
PROMEMORIA
• I collegamenti genlock non sono possibili con
segnali che presentano distorsioni eccessive
dovute ai segnali di sincronizzazione, come quelli
di riproduzione provenienti da VCR o videodischi.
• Per ulteriori dettagli, rivolgersi a un rivenditore
autorizzato JVC.
Cavi dei segnali di controllo
Questi cavi devono essere collegati soltanto
quando occorre controllare la telecamera
mediante segnali RS-422A o RS-485. Si
consiglia di utilizzare doppini intrecciati a 4
conduttori da 0,65. L’uso di questi cavi consente
di raggiungere distanze fino a 1200 m.
Collegare dall’altro
lato a coppie come
questa.
Collegare dall’altro
lato a coppie come
questa.
A
B
TX+
TX
-
C
D
RX+
RX
-
Verso sistemi di controllo
come l’unità RM-P2580
Alimentazione a
12 V c.c. / 24 V c.a.
Generatore
genlock dei
segnali di
sincronizzazione
DC12V
AC24V
CLASS 2 ONLY(U TYPE)
ISOLATED POWER ONLY
(E TYPE)
TX
+
TX
-
RX
+
RX
-
AUX
Y/C OUT
SYNC IN
POWER
VIDEO OUT
GND
A
B
CD
SEE INST-
RUCTION
MANUAL
1
+
-
2
TK-C1480BE
Y/C OUT
SYNC IN
POWER
VIDEO OUT
SEE INST-
RUCTION
MANUAL
