JVC TK-C1480B - Page 87

F-9
Deutsch
Français
Español
Italiano
19

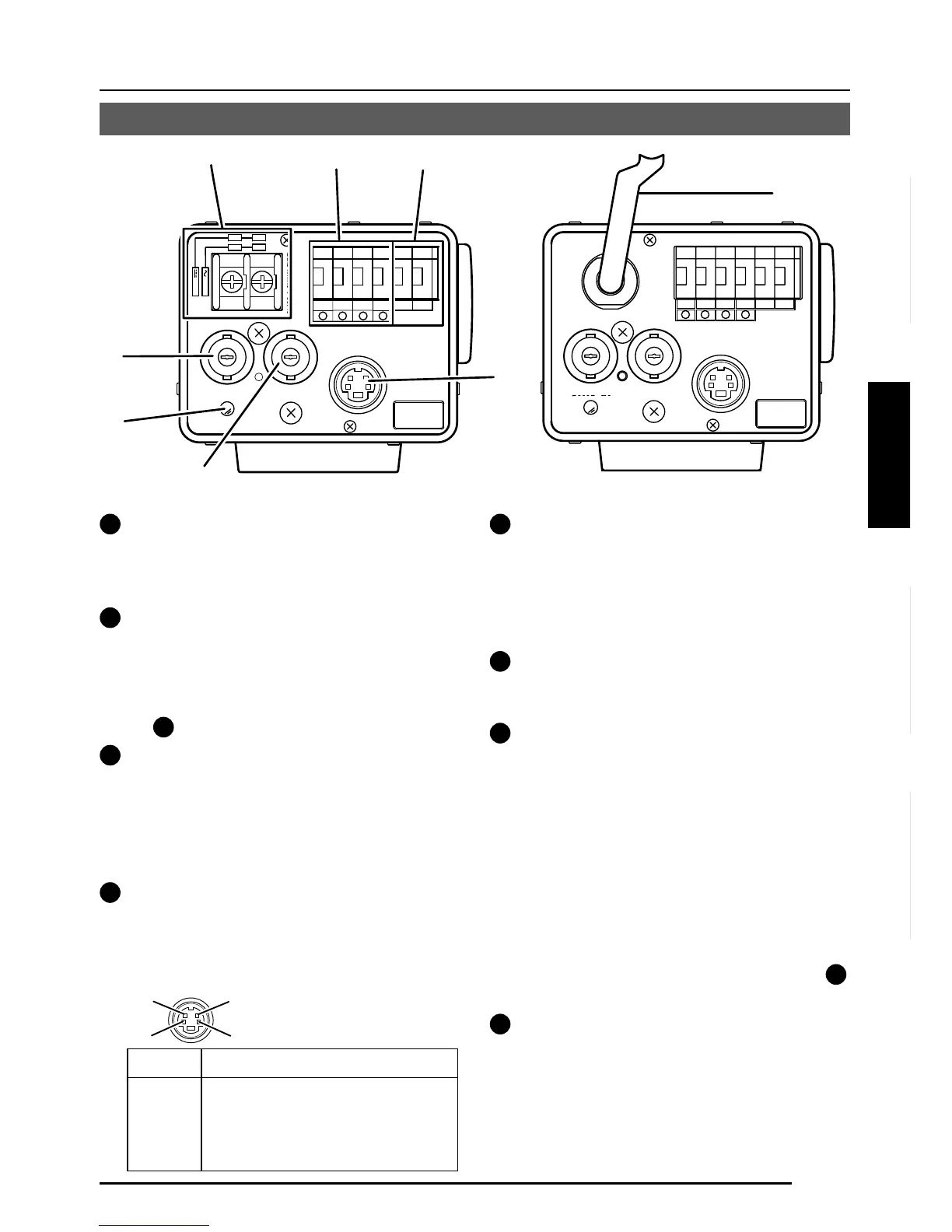

Prises d’entrée d’alimentation [DC 12V, AC 24V]
(TK-C1480BE)
Pour acheminer l’alimentation CC 12 V
ou CA 24 V.
20
Prises de raccordement de signal de
commande [TX+A, TX–B, RX+C, RX–D]
Ce sont les prises d’entrée de signaux dont les
caractéristiques électriques sont conformes à
la norme EIA/TIA RS-422A ou RS-485.

17
Commutateur RX. TERM
21
Prises de sortie auxiliaires [AUX, GND]
S’il se produit un changement dans la section
réglée à l’écran MOTION DETECTING, ces
prises envoient les signaux. ( Page 30)
[
Collecteur ouvert, signal bas. Tension
maximum 30V, courant 30 mA]
22
Connecteur de sortie Y/C [Y/C OUT]
Ce connecteur à 4 broches envoie les
signaux de luminance et de chrominance.
• Configuration des broches du connecteur
Y/C OUT
23
Connecteur de sortie de signal vidéo
[VIDEO OUT]
Ce connecteur BNC envoie un signal
vidéo composite. Le raccorder au
connecteur d’entrée vidéo d’un moniteur
vidéo, module de commutation, etc.
24
Voyant d’alimentation [POWER]
Il s’allume lorsque la caméra est
alimentée.
25
Connecteur d’entrée de signal de
synchronisation [SYNC IN]
Ce connecteur BNC accepte l’entrée
d’un signal de synchronisation externe,
par exemple un signal vidéo composite
(VBS) ou un signal de noir codé (BB).
Si un signal de synchronisation est envoyé
à ce connecteur, le fonctionnement de la
caméra se synchronise immédiatement sur
le signal de synchronisation externe.
Pour terminer ce connecteur à 75 Ω,
tourner le commutateur EXT.TERM
14
sur ON.
26
Cordon d’alimentation (TK-C1481BEG)
Le raccorder à l’alimentation commerciale
de 230 V.
No. de broche Signal
1 GND
2 GND
3 Luminance (Y)
4 Chrominance (C)
4
2
3
1
TK-C1480BE
TK-C1481BEG
DC12V
AC24V
Y/C OUT
SYNC IN
POWER
VIDEO OUT
SEE INST-
RUCTION
MANUAL
+
-
12
CLASS 2 ONLY(U TYPE) ISOLATED POWER ONLY (E TYPE)
TX + TX -
RX + RX -
AUX
GND
A
B
CD
⁄
)
(
fi
›
¤
‹
Y/C OUT
SYNC IN
POWER
VIDEO OUT
SEE INST-
RUCTION
MANUAL
TX + TX -
RX + RX -
AUX
GND
A
B
CD
fl
