Installation de la caméra

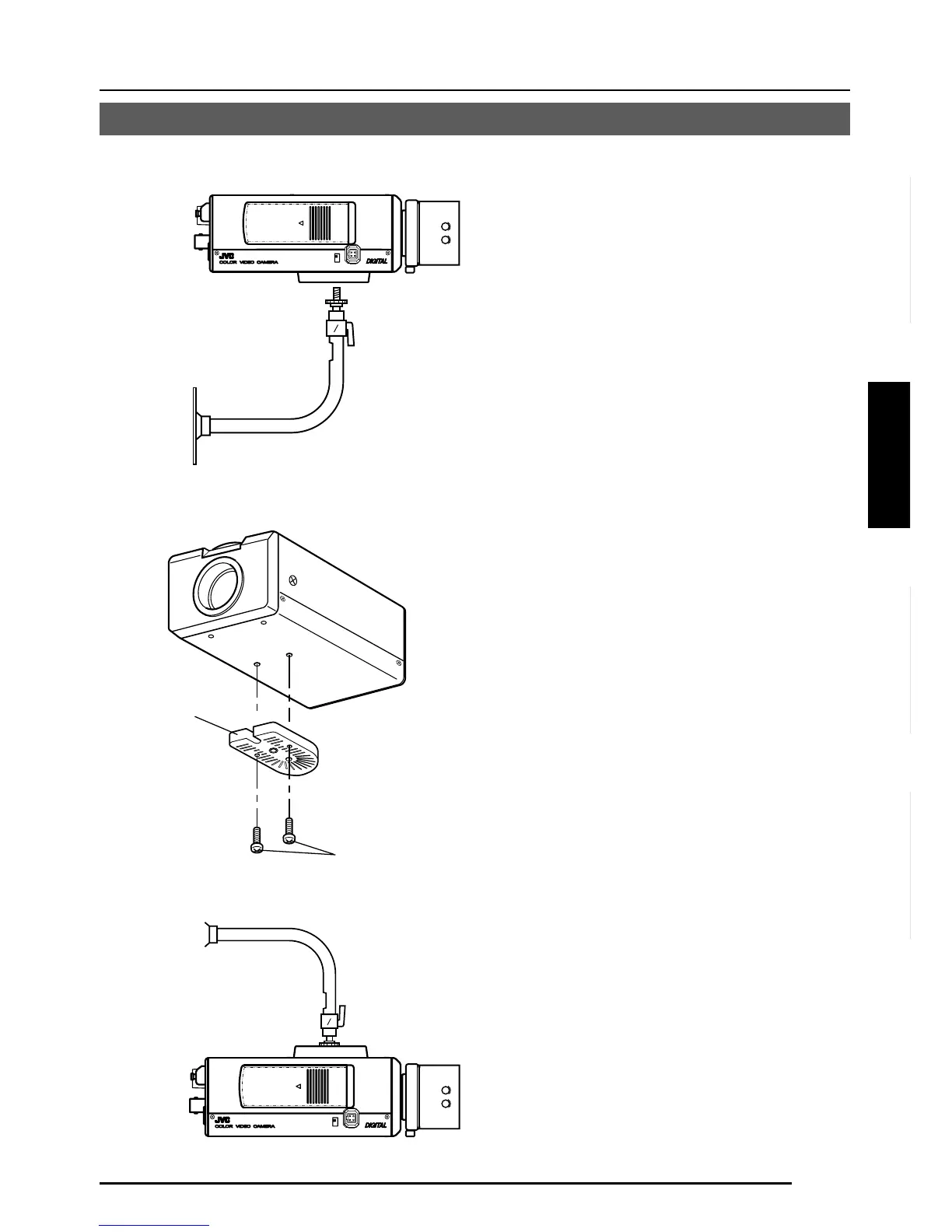

• Montage sur le fond
A l’origine, la caméra a été conçue en vue
d’un montage sur le fond, comme indiqué
en q. L’orifice est de la taille d’une vis à
tête cylindrique photographique standard
(UNC 1/4-20). Exemple avec le module
de fixation ou le module de mouvement
horizontal/vertical.
• Montage sur le dessus
Retirer l’ETRIER DE MONTAGE DE
CAMERA du fond de la caméra comme
indiqué en w . Fixer l’ETRIER DE
MONTAGE DE CAMERA sur le dessus,
puis monter la caméra sur le module de
fixation comme indiqué en e. Bien utiliser
les 2 vis d’origine pour monter l’ETRIER
DE MONTAGE DE CAMERA. Bien utiliser
une vis de fixation de 6 mm de long pour
le socle de montage de la caméra.
(La caméra s’utilise à l’intérieur et dans
les conditions similaires.)
