JVC TM-A101G

ITALIANO
Terminali video A [VIDEO A IN/OUT]
Terminali di ingresso (IN) ed uscita (OUT) del segnale
video. I terminali di uscita sono collegati fra loro a ponte.
IN : terminali di ingresso video
OUT : terminali di uscita video collegati fra loro a ponte.
Note:
* Come segnale audio, usare quello dei terminali AUDIO A
@.
* Consultare anche la sezione “Un esempio di
collegamento” alle pag. 12 di questo manuale.
Terminali video B [VIDEO B IN/OUT]
Terminali di ingresso (IN) ed uscita (OUT) del segnale
video. I terminali di uscita sono collegati fra loro a ponte.
IN : terminali di ingresso video
OUT : terminali di uscita video collegati fra loro a ponte.
Note:
* Come segnale audio, usare quello dei terminali AUDIO
B
#.
* Consultare anche la sezione “Un esempio di
collegamento” alle pag. 12 di questo manuale.
Terminali audio A [AUDIO A IN/OUT]
Terminali audio di ingresso (IN) ed uscita (OUT) del
segnale corrispondente ai terminali VIDEO A
0.
I terminali di uscita sono collegati a ponte fra loro.
IN : terminali di ingresso audio
OUT : terminali di uscita audio collegati a ponte fra loro
Note:
* Come segnale video, usare quello dei terminali VIDEO A
0.
* Consultare anche la sezione “Un esempio di
collegamento” alle pag. 12 di questo manuale.

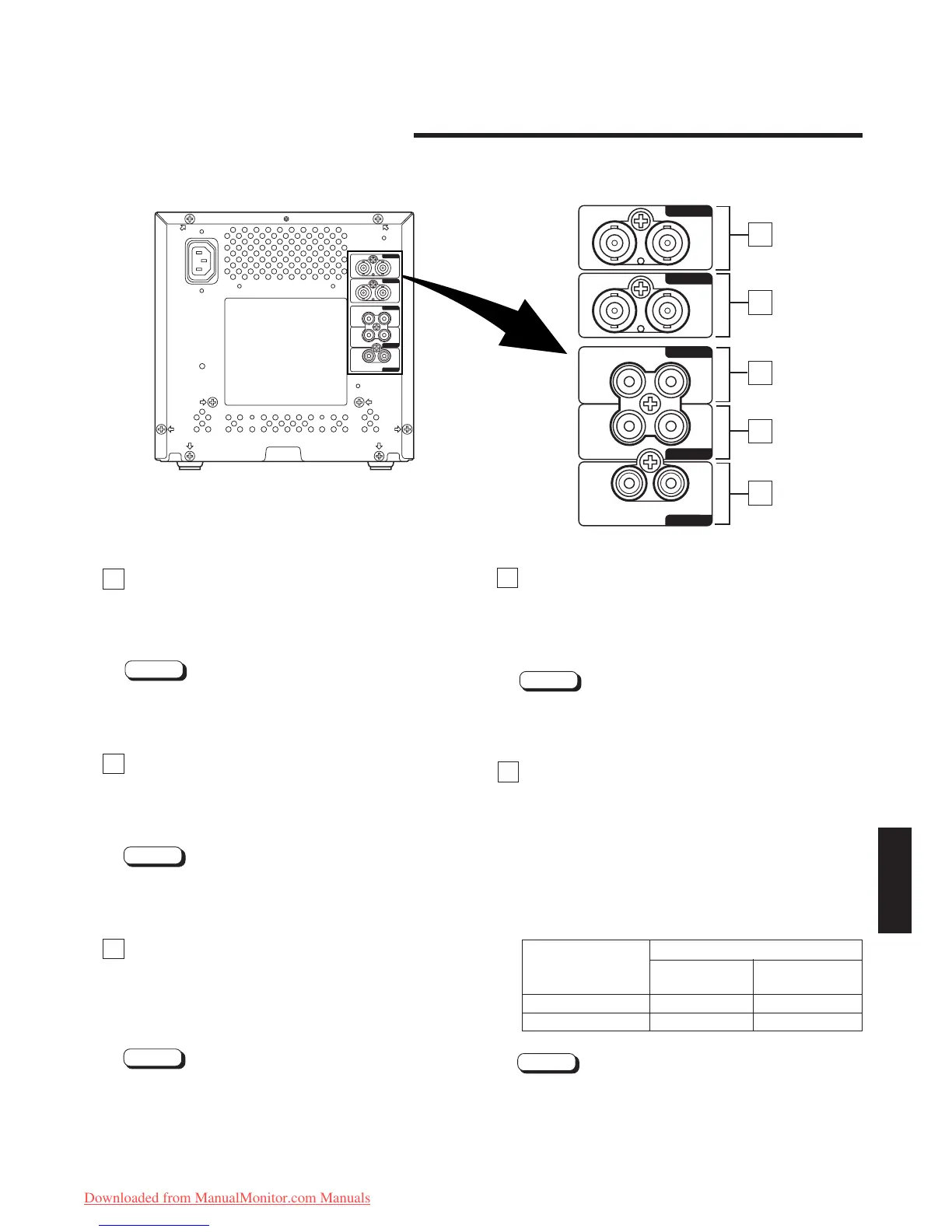

LATO POSTERIORE
<PANNELLO POSTERIORE>
5
10
11
12
13
14
VIDEO A
VIDEO B
AUDIO A
AUDIO B
REMOTE
OUTIN
OUTIN
OUT
OUT
ASPECTINPUT
IN
IN
VIDEO A
VIDEO B
AUDIO A
AUDIO B
REMOTE
OUTIN
OUTIN
OUT
OUT
ASPECTINPUT
IN
IN
10
11
12
13
14
Terminali audio B [AUDIO B IN/OUT]
Terminali audio di ingresso (IN) ed uscita (OUT) del
segnale corrispondente ai terminali VIDEO B
!.
I terminali di uscita sono collegati a ponte fra loro.
IN : terminali di ingresso audio
OUT : terminali di uscita audio collegati a ponte fra loro
Note:
* Come segnale video, usare quello dei terminali VIDEO B
!.
* Consultare anche la sezione “Un esempio di
collegamento” alle pag. 12 di questo manuale.
Terminali per comando a distanza
[REMOTE INPUT, ASPECT]
Si tratta di terminali per comando a distanza, per il
comando dell’apparecchio dall’esterno. Dall’esterno si può
comandare la selezione degli ingressi VIDEO A o VIDEO B,
e il rapporto di visualizzazione ASPECT RATIO.
Il comando dall’esterno viene predisposto nello schermo di
regolazione dei parametri <SET-UP MENU>.
Per poter usare il comando dall’esterno, ä necessario
predisporre un cavo con interruttore e collegarlo ai terminali
REMOTE.
Nota:
● Consultare anche la sezione “Un esempio di
collegamento” alle pag. 12 di questo manuale.
Interruttore di controllo dall’esterno
Circuito aperto Circuito chiuso
(aperto) (in corto)
ASPECT RATIO 4-3 (4:3) 16-9 (16:9)
INPUT INPUT A INPUT B
Funzioni di
controllo
dall’esterno
