JVC TM-A101G User Manual

4
9
ON
OFF
POWER
INPUT SELECT
CHROMA MENU
PHASE BRIGHT
CONTRAST VOLUME/SELECT
AB
ON
OFF
POWER
INPUT SELECT
CHROMA MENU
PHASE BRIGHT
CONTRAST VOLUME/SELECT
AB
1 2
4
56
3
87

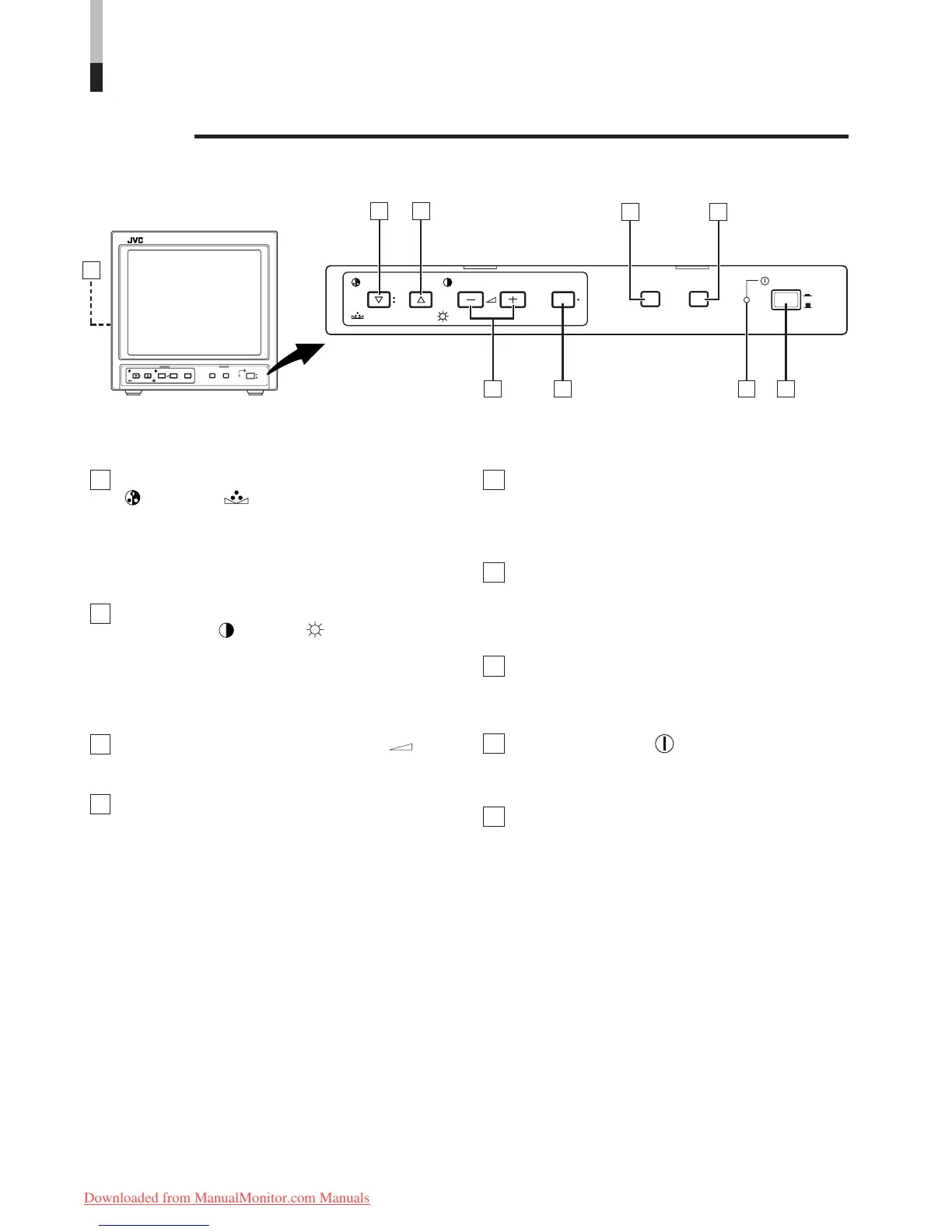

控制器及特征
前視圖
〈前面板〉
1 色彩/相位按鈕
〔 CHROMA/ PHASE〕
按下此按鈕來設定圖像色彩密度調整模式或圖像色調調整
模式。每按一次按鈕，調整選項改變一次。
圖像色彩密度 f 圖像色調
用VOLUME/SELECT（音量/選擇）按鈕
3調整該數值。
在項目單功能方式中也作為控製按鈕使用。
2 比度/亮度按鈕
〔CONTRAST /BRIGHT 〕
按下此按鈕來設定圖像對比度調整模式或圖像亮度調整模
式。每按一次按鈕，調整選項改變一次。
圖像對比度 f 圖像亮度
用VOLUME/SELECT（音量/選擇）按鈕
3調整該數值。
在項目單功能方式中也作為控製按鈕使用。
3 音量/選擇按鈕〔VOLUME/SELECT – +〕
調整揚聲器音量。在項目單功能方式中也作為控制按鈕
使用。
4 項目單按鈕〔MENU〕
顯示和消除＜MENU（項目單）＞畫面。在按下了MENU
（項目單）按鈕時按CHROMA/PHASE（色度/相位）按鈕
1將顯示＜SET-UP MENU（設定項目單）＞畫面。
輸入A（視頻）按鈕（INPUT SELECT A（輸入
選擇A））
選擇輸入到后面板的VIDEO A 0（視頻A）端子的視頻信號
和輸入到AUDIO A
@（音頻A）端子的音頻信號。選定后改
按鈕點亮。
輸入B（視頻）按鈕（INPUT SELECT B（輸入
選擇B））
選擇輸入到后面板的VIDEO B !（視頻B）端子的視頻信號
和輸入到AUDIO B
#（音頻B）端子的音頻信號。選定后改
按鈕點亮。
電源指示燈
電源ON（接通）時點亮呈綠色。
點亮 ︰ 電源接通時。
未點亮 ︰ 電源關閉時。
電源開關〔POWER 〕
按此開關來接通或關閉電源。
_ ON ︰ 電源接通。
— OFF ︰ 電源關閉。
揚聲器
當面對監視器時，內藏麥克風位於左側面板的內部。
5
6
7
8
9
TM-A101GE.P65 8/31/03, 8:39 AMPage 4 Adobe PageMaker 6.5C/PPC
Downloaded from ManualMonitor.com Manuals

JVC TM-A101G Specifications

General

Aspect ratio	4:3, 16:9
Display diagonal	10 \
Power requirements	120 - 230VAC
Audio system	RCA x 2

Weight and Dimensions

Weight	6800 g
Dimensions (WxDxH)	222 x 316.3 x 220 mm
