中 文
5
VIDEO A
VIDEO B
AUDIO A
AUDIO B
REMOTE
OUTIN
OUTIN
OUT
OUT
ASPECTINPUT
IN
IN
VIDEO A
VIDEO B
AUDIO A
AUDIO B
REMOTE
OUTIN
OUTIN
OUT
OUT
ASPECTINPUT
IN
IN
10
11
12
13
14

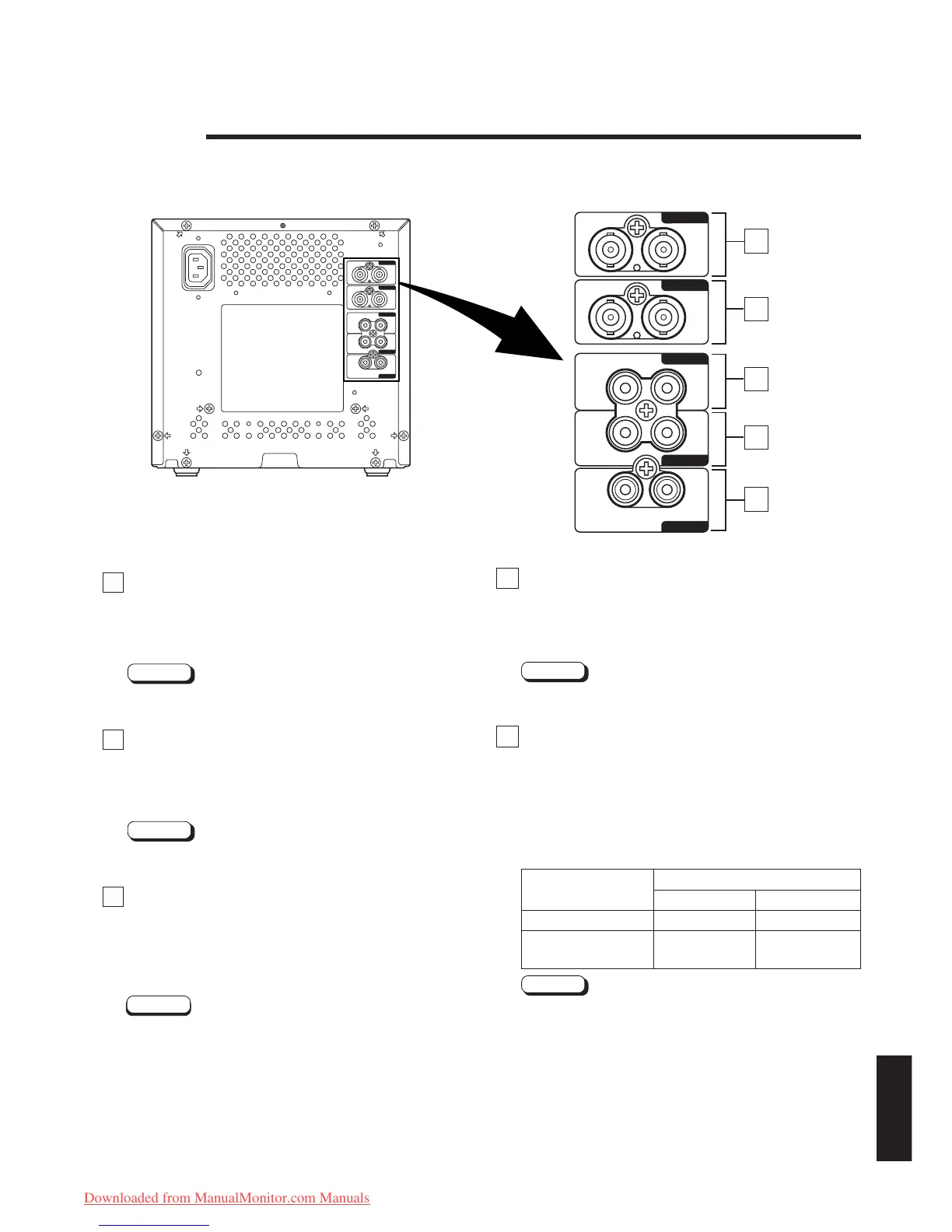

後視圖
〈後面板〉
10
11
視頻A端子〔VIDEO A IN/OUT〕
視頻信號輸入（IN）和輸出（OUT）端子。
輸出端子為橋接。
IN（輸入） ︰ 視頻信號輸入端子
OUT（輸出） ︰ 橋接的視頻信號輸出端子
注意︰
* 對於對應的音頻信號，請用AUDIO A（音頻A）端子@。
* 也請參見第12頁上的基本連接例。
視頻B端子〔VIDEO B IN/OUT〕
視頻信號輸入（IN）和輸出（OUT）端子。
輸出端子為橋接。
IN（輸入） ︰ 視頻信號輸入端子
OUT（輸出） ︰ 橋接的視頻信號輸出端子
注意︰
* 對於對應的音頻信號，請用AUDIO B（音頻B）端子#。
* 也請參見第12頁上的基本連接例。
音頻A端子〔AUDIO A IN/OUT〕
對應於VIDEO A（視頻A）端子0的音頻信號的輸入（IN（輸
入））和輸出（OUT（輸出））端子。
輸出端子為橋接。
IN（輸入） ︰ 音頻信號輸入端子
OUT（輸出） ︰ 橋接的音頻信號輸出端子
注意：
* 對於對應的視頻信號，請用VIDEO A（視頻A）端子0。
* 也請參見第12頁上的基本連接例。
12
音頻B端子〔AUDIO B IN/OUT〕
對應於VIDEO B端子!的音頻信號的輸入（IN（輸入））和
輸出（OUT（輸出））。輸出端子為橋接。
IN（輸入） ︰ 音頻信號輸入端子
OUT（輸出） ︰ 橋接的音頻信號輸出端子
注意：
* 對於對應的視頻信號，請用VIDEO B（視頻B）端子!。
* 也請參見第12頁上的基本連接例。
遙控端子〔REMOTE INPUT , ASPECT〕
外部控制用的遙控端子。通過外部控制，您可以選擇 VIDEO
A（視頻 A），VIDEO B（視頻 B）或 ASPECT RATIO（縱
寬比）。外部控制設定在〈SET-UP-MENU〉（設定項目單）
里。
要使用外部控制，您需要設置開關電纜並且把它連接到
REMOTE（遙控）端子上。
注意：
● 也請參見第12頁上的基本連接例。
外部控制開關
開路（斷路） 閉路（短路）
ASPECT RATIO（縱寬比）
4–3（4:3） 16–9（16:9）
INPUT INPUT A INPUT B
（輸入） （輸入 A） （輸入 B）
13
14
外部控制
功能
