Ajustement de la serrure
1
3
⁄8" (35 mm) à 1
1
⁄2" (38 mm)
La serrure de la série 1000 a été
préassemblée à l'usine en vue de convenir à
des portes de 1
5
⁄8" (41 mm) à 1
7
⁄8" (48 mm)
d'épaisseur.
Pour les portes de 1
3
⁄
8" (35 mm) à 1
1
⁄
2"
(38 mm) d'épaisseur, ajuster la serrure
comme suit (voir figure 4-1):
1. Enlever le palastre (AA) en desserrant les
six vis. L’une de ces vis peut se trouver
sous l’étiquette du numéro de série.
2. Enlever l'unité cylindrique d'entraîne-
ment (CC) en desserrant les quatre vis
(EE) sur l'intérieur du palastre (AA).
3. Enlever (et jeter) l'entretoise (BB)
située entre le palastre (AA) et l'unité
cylindrique d'entraînement (CC).
4. Replacer l'unité cylindrique d'entraîne-
ment (CC) sur le palastre (AA) à
l'aide des vis «sem» à rondelle
captive (accessoire «k» de la liste de
vérification).
5. Retirer la contre-goupille de la position B
de l'arbre d'entraînement (DD).
6. Placer cette contre-goupille dans la
position C de l'arbre d'entraînement(DD).
7. Fixer le palastre (AA) sur le boîtier de la
serrure.

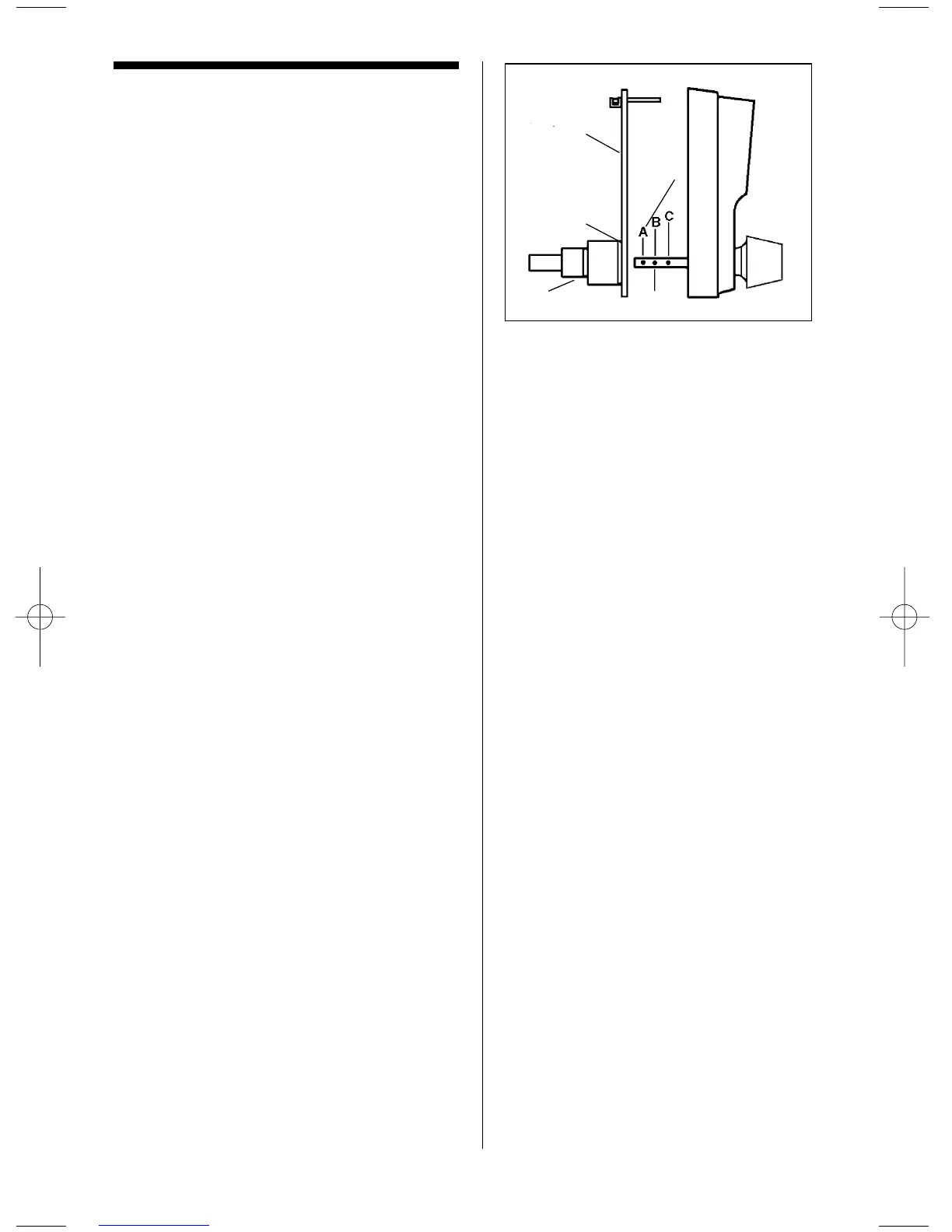

4-1
(AA)
(BB)
(EE)
(CC)
(DD)
