9

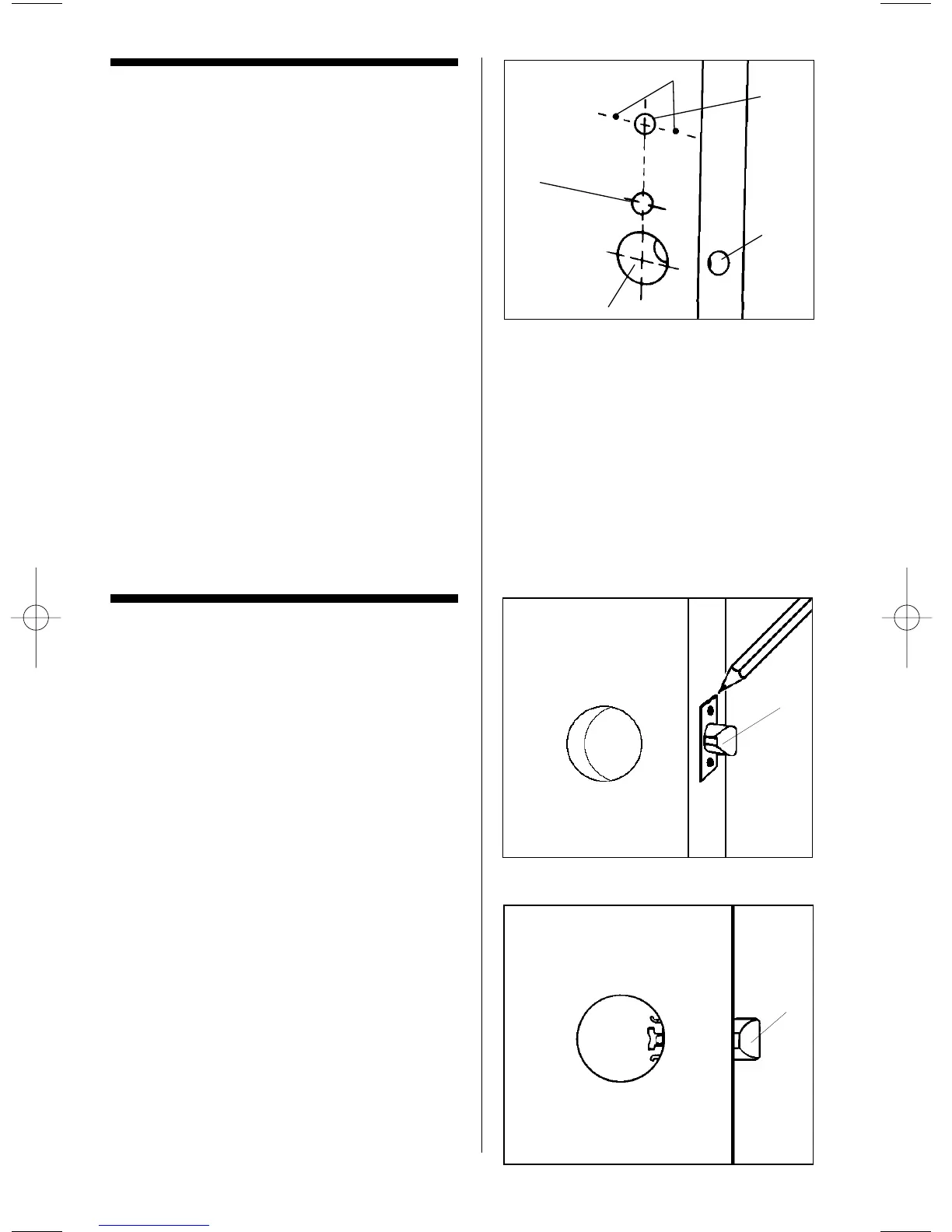

2. Finir de percer le trou de 2
1
⁄8"
(54 mm) sur l'autre côté de la porte.
3. Utiliser une scie-cloche munie d'un
foret-guide pour percer le trou de 1"
(25 mm) dans la porte. Les modèles avec
libre-accès nécessitent un trou de 1"
(25 mm) supplémentaire dans la porte
(voir A dans figure 2-1). Répéter
l’opération de perçage précédente.
4. Utiliser des forets standard pour percer
les deux trous de
1
⁄
4
" (6 mm) en prévision
des vis de montage de 2
1
⁄2" (64 mm).
5. Percer le trou de 1" (25 mm) dans le
chant de porte en prévision du pêne.
Percer jusqu'à ce que la scie-cloche soit
visible à travers le trou de 2
1
⁄
8" (54 mm)
(voir figure 2-1).
Installation du pêne
1. Insérer le pêne dans le logement de 1" (25
mm) jusqu'à ce que la têtière affleure le
chant de porte. S’assurer que le biseau du
pêne est positionné dans le sens de
fermeture de la porte (A) (voir figure 3-1).
2. Si nécessaire, tracer le pourtour de la
têtière, puis retirer le pêne. Enlever, à
l'aide d'un ciseau de 1" (25 mm), environ
1
⁄
8
" (3 mm) de bois pour que la têtière
affleure le chant de porte (voir figure 3-1).
3. Remettre le pêne en place dans le
logement de 1" (25 mm), puis s’assurer
que la têtière affleure le chant de porte
(voir figure 3-2).
4. Fixer la têtière dans la porte à l'aide des
deux vis à tête combinée (accessoire j de
la liste de vérification).
3-1
Perçage des trous
Suite
A
3-2
A
2-1
A
1" (25mm)
2
1
⁄
8" (54mm)
1" (25mm)
1" (25mm)
1
⁄4" (6mm)
