7
1-1
2-1
L’alignement entre la porte et l’huisserie est
primordial pour la durabilité du pêne. Les
axes vertical et horizontal en prévision de la
serrure, de la gâche et du pêne devront être
conformes aux normes ANSI A115.2.
1. Plier le gabarit (qui se trouve au centre
de ce livret) sur le repère de pliage.
Utiliser le gabarit A pour les modèles
sans libre-accès (1011, 1021) et le
gabarit B pour les modèles avec
libre-accès (1031, 1041, 1051, 1061).
2. Avec du ruban adhésif, fixer le gabarit sur
la porte de manière à aligner les repères
de pliage sur l’angle du chant de porte.
Attention: Si le jambage est déjà pourvu
d'une gâche, placer le gabarit de la gâche de
façon à aligner le centre du diamètre du
pêne (A) avec le centre du pourtour
de la gâche.

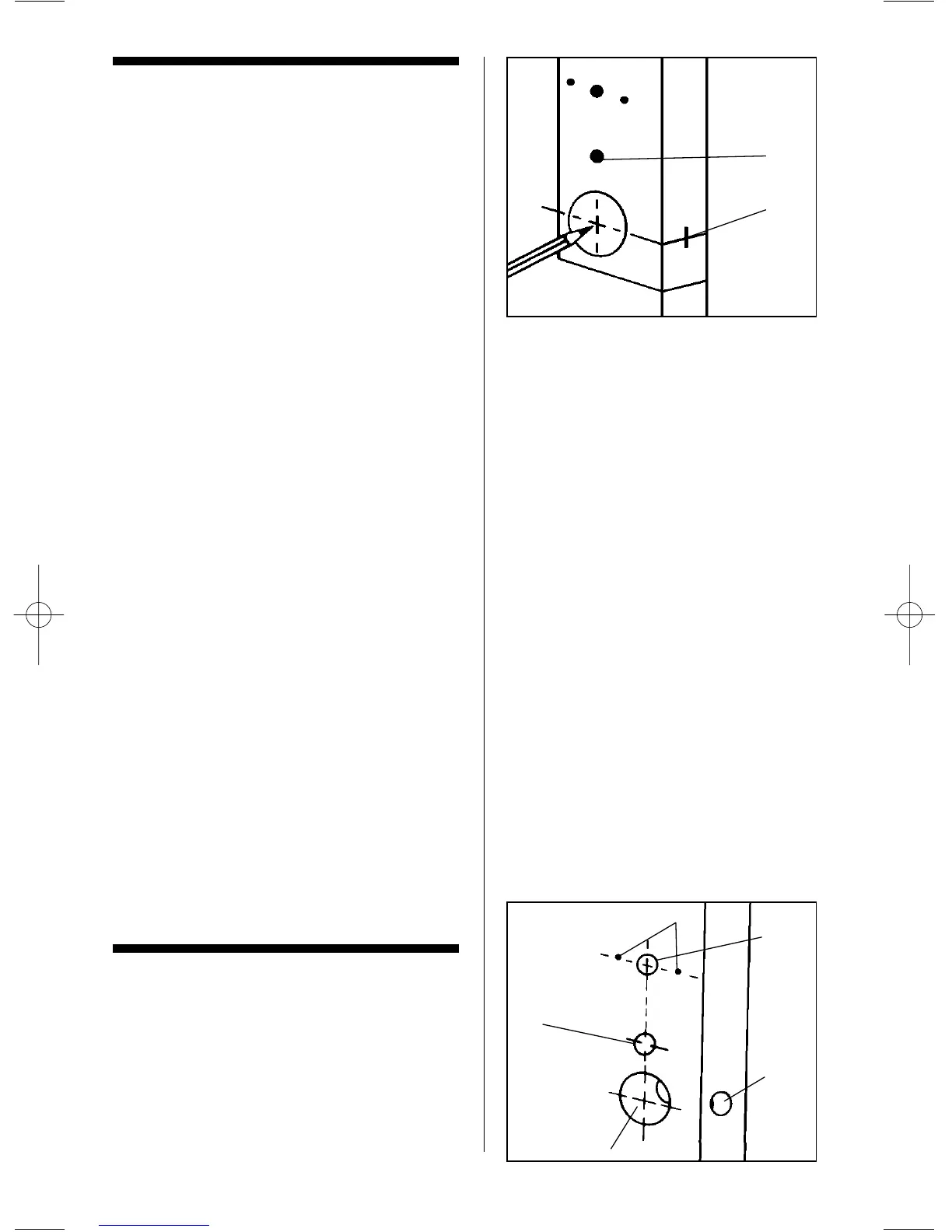

3. Marquer la porte selon le gabarit. Les
modèles sans libre-accès (1011 et 1021)
nécessitent 5 trous (gabarit A) et les
modèles avec libre-accès (1031, 1041,
1051 et 1061) nécessitent 6 trous
(gabarit B) (Voir figure 1-1).
4. Enlever le gabarit.
N.B.: Pour cacher des trous dans une porte
de bois ou de métal, utiliser des plaques de
recouvrement (pour portes de 1
3
⁄4
" (44 mm)
d'épaisseur seulement). Les pièces n°
201518 (15”) et n° 201826 spécifient le fini.
Marquage de la porte
Perçage des trous
1. Utiliser une scie-cloche munie d'un foret-
guide pour percer le trou de 2
1
⁄8
" (54 mm):
appliquer une pression uniforme jusqu'à
ce que la lame circulaire du foret-guide
apparaisse sur l'autre côté de la porte.
A
B
A
1" (25mm)
2
1
⁄
8" (54mm)
1" (25mm)
1" (25mm)
1
⁄4" (6mm)
